1. ATIVIDADES DESENVOLVIDAS

 ENSAIO DE ESCLEROMETRIA

Ensaio não destrutivo utilizado para uma primeira análise da qualidade do concreto
na obra. O ensaio consiste em uma massa martelo que impulsionada por mola, choca-se com
a área a ser ensaiada, obtendo dados que possibilitam a verificação da dureza superficial do
concreto e uma estimativa de sua resistência à compressão (NBR 7584);

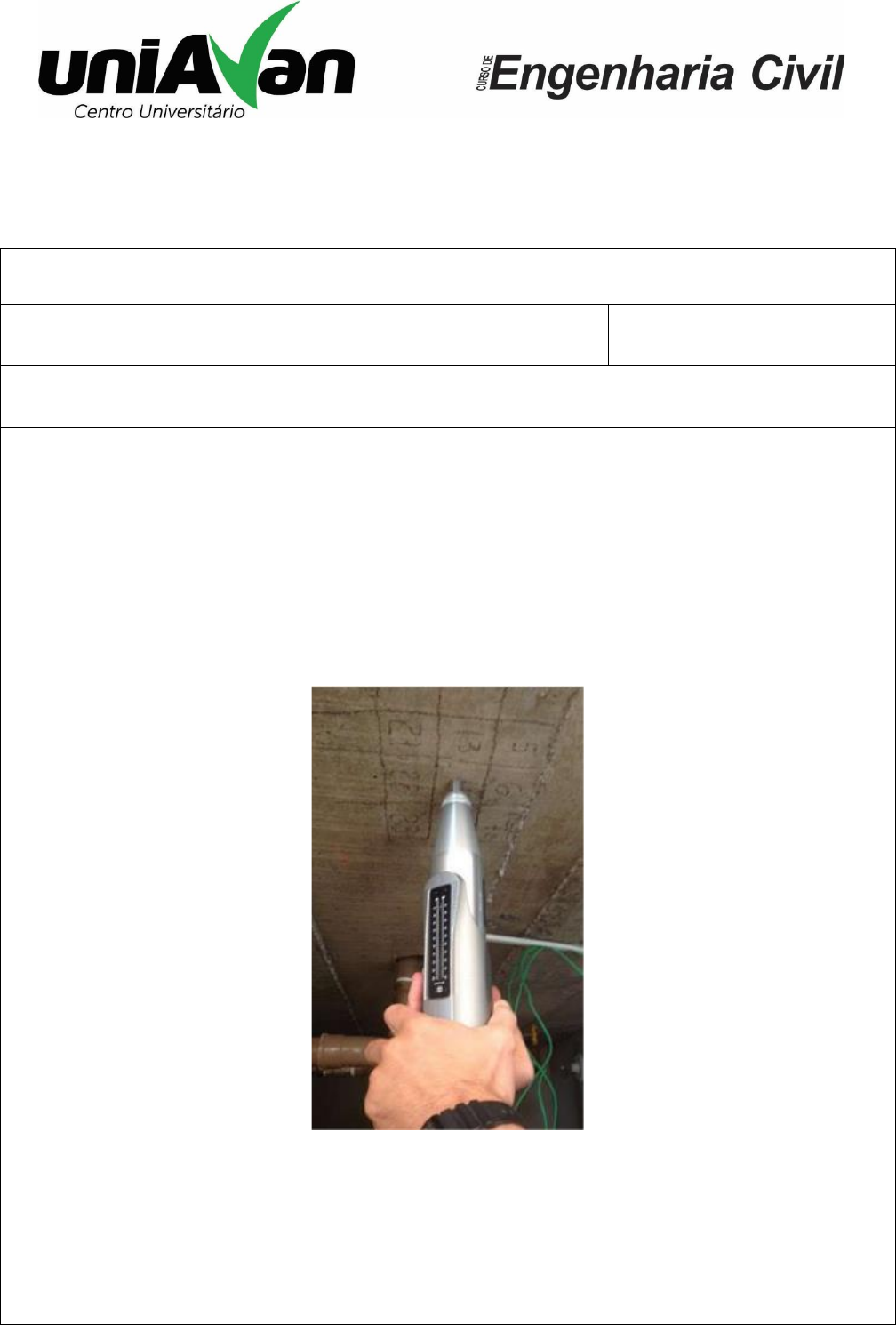

 Figura 14 – Ensaio de esclerometria.

Fonte: elaborado pelo autor, 2023.

EXTRAÇÃO DO TESTEMUNHO

Conforme a norma NBR 7680-1 – Concreto: Extração, preparo, ensaio e análise de
testemunhos de estruturas de concreto, a extração dos testemunhos deve obedecer às
seguintes condições:
• A estrutura deve ser dividida em lotes;

ESTÁGIO SUPERVISIONADO OBRIGATÓRIO

• Os testemunhos devem ser extraídos a uma distância maior ou igual ao seu diâmetro
com relação as bordas do elemento estrutural ou a juntas de concretagem (exemplo
imagem abaixo);
• Não podem ser cortadas armaduras durante a extração, por isso deve ser utilizado
um detector de metais (pacômetro), ou procedimento equivalente;
• Quando houver a extração de mais de um testemunho no mesmo pilar, estes devem
seguir a mesma prumada e obedecer a distância mínima entre os furos;
• A altura do testemunho deve ser o mais próximo possível de 2 vezes o diâmetro.

Figura 15 – Distância das extrações


Distância mínimas das extrações dos testemunhos.

AMOSTRAGEM:

• 2 Testemunhos por lote: Quando o lote (caminhão) foi aplicado em um elemento
estrutural;
• 3 Testemunhos por lote: Quando o lote (caminhão) foi aplicado em mais do que um
elemento estrutural; O lote deve abranger um volume de concreto que possibilite
decidir sobre a segurança da estrutura, mas a extração de testemunhos deve ser
tão reduzida quanto possível.

DIMENSÕES DOS TESTEMUNHOS

O diâmetro do testemunho utilizado deve ser preferencialmente maior ou igual a 100
mm, porém, no caso de elementos estruturais onde a concentração de armaduras torne
inviável a extração de testemunho de diâmetro igual ou superior a 100mm, sem danificar a
armadura, a extração do testemunho pode ser realizada com diâmetro igual a 75 mm. Em
casos específicos, poderá ser utilizado testemunho com menos de 75 mm e igual ou maior a
50mm.

RETIRADA DO TESTEMUNHO

Com o corte já realizado, introduzir uma ferramenta nas interfaces entre o testemunho
e o orifício em posições alternadas, usando-a como alavanca com cuidado para não romper
as bordas do testemunho. Após o testemunho retirado, os mesmos não podem possuir

ESTÁGIO SUPERVISIONADO OBRIGATÓRIO

fissura, segregação, ondulações e não podem conter matérias estranhos (pedaços de
madeira e outros materiais).

REPAROS NOS LOCAIS DE EXTRAÇÃO

A reconstituição do local da extração deve no mínimo restabelecer as condições
iniciais da estrutura, deste modo, o local deve ser preenchido com concreto compatível com
o especificado para o elemento estrutural. Começar os reparos pela limpeza minuciosa do
furo que ficou após a retirada do testemunho e posteriormente prosseguir com o
preenchimento do furo da seguinte forma:

Recomenda-se a leitura da NBR7680-1: Concreto – Extração, preparo, ensaio e
análise de testemunhos de estruturas de concreto, para maior esclarecimento a respeito da
extração de testemunho

Figura 16 – Extração testemunho

Fonte: elaborado pelo autor, 2023.

Se em algum dos ensaios ficar comprovado a baixa resistência do concreto, deve-se
comunicar o engenheiro responsável pelo projeto estrutural para que seja projetado um
reforço dos elementos estruturais. Além dos ensaios supracitados, ao menos uma vez no
decorrer da obra, durante o pavimento tipo, deverá ser realizado o ensaio de módulo de
elasticidade do concreto.

LANÇAMENTO DO CONCRETO

Segue alguns cuidados que deverão ser tomados antes e durante a concretagem:
• Molhar as fôrmas abundantemente antes da concretagem a fim de impedir que as
peças sofram qualquer tipo de contaminação durante a concretagem, provocada por
sujeira ou pela queda de materiais, assim como para prevenir a retração plástica;

ESTÁGIO SUPERVISIONADO OBRIGATÓRIO

• Verificar constantemente o nível do acabamento da laje, visando deixá-la sempre no
nível zero, de preferência com nível laser;
• O concreto deve ser lançado logo após o abatimento, não sendo permitido um intervalo
superior a 1 hora entre o fim da mistura e o lançamento;
• Respeitar sempre o limite de 2h30min entre a saída do caminhão da usina e o
lançamento. O mesmo é válido em interrupções envolvendo concreto já
lançado/adensado e concreto novo;
• Não se deve concretar elementos com altura de queda livre superior a 2,5m;
• Em caso de chuva intensa, interromper criteriosamente a concretagem e proteger o
trecho já concretado com lona plástica;
• Acompanhar, no lançamento, se não ocorrem deslocamentos da ferragem e de outros
elementos como passagens;
• Mapear as regiões em que foram lançados os concretos de cada caminhão, lançando
em uma planta específica para cada andar, anotando o pavimento que está sendo
concretado e a data da concretagem;
• Nunca adicionar água após o início da concretagem. Isso altera as propriedades do
concreto.
• Em casos específicos pode ocorrer a adição de aditivo retardante de pega ao concreto,
porém deve se tentar evitar ao máximo sua utilização principalmente em pilares. (Caso
verificar-se que o concreto apresenta elevada temperatura, não se recomenda a
utilização de aditivos no concreto).
