Avaliação: 9,00 pts Nota SIA: 10,00 pts

ENSINEME: CIRCUITOS LÓGICOS COMBINACIONAIS

 1. Ref.: 3990189 Pontos: 1,00 / 1,00

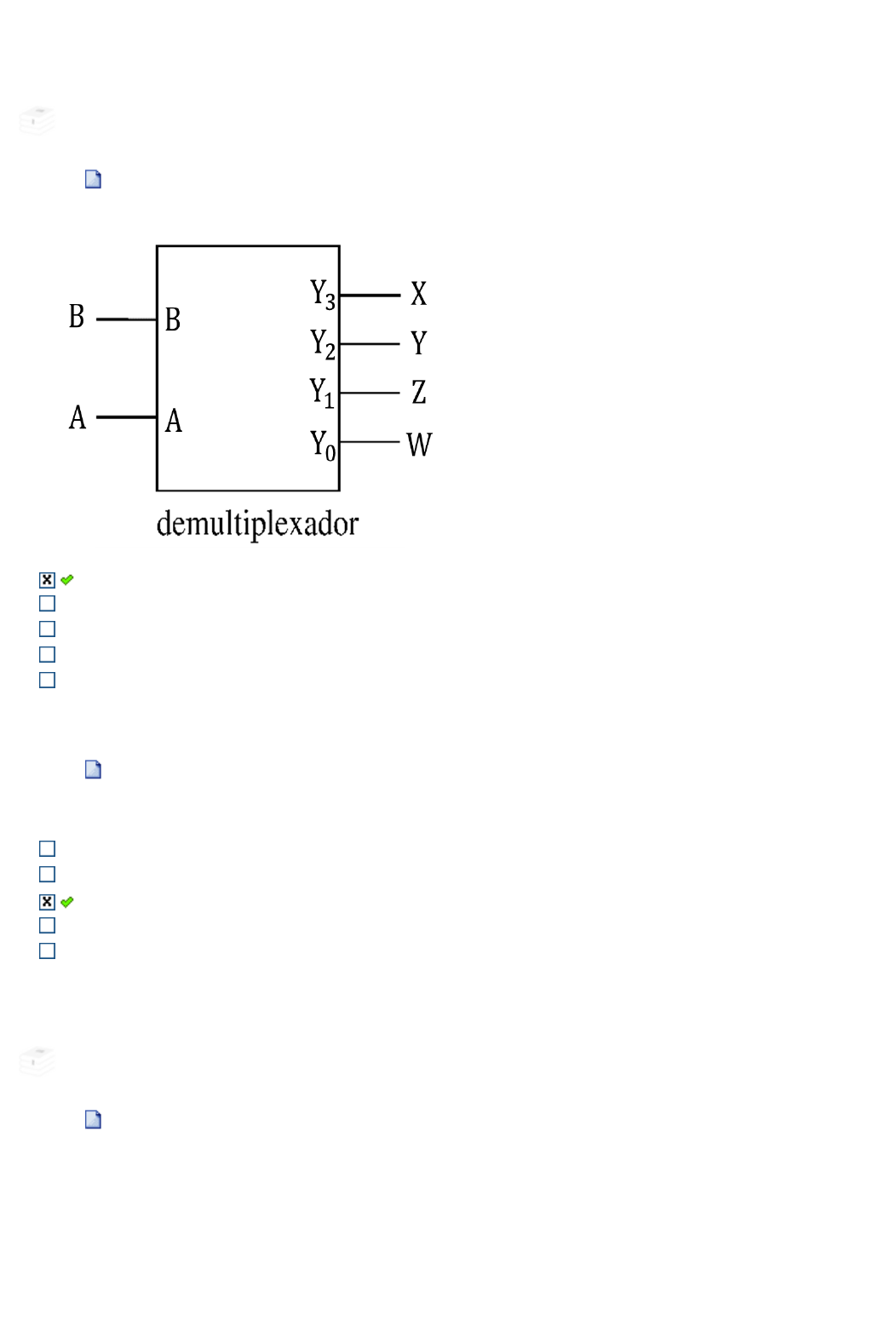

No circuito, a seguir, qual a saída (XYZW) quando B = 0 e A = 1?
 0010
1011
0001
1101
0100
 2. Ref.: 3990182 Pontos: 1,00 / 1,00
O maior valor decimal que pode ser representado com 12 bits utilizando a codificação BCD é:
100
9999
 999
99
1000

ENSINEME: CIRCUITOS LÓGICOS SEQUENCIAIS

 3. Ref.: 4158261 Pontos: 1,00 / 1,00
A seguir temos um contador digital implementado com 4 (quatro) flip-flops tipo JK.
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990189.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990182.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4158261.');
25/06/2023, 19:25 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/5
Informe se é verdadeiro (V) ou falso (F) o que se afirma abaixo sobre o contador digital.

( ) É um contador modo 16.
( ) Quando a chave S1 está na posição T (tal como na figura), é um contador modo 13.
( ) Quando a chave S1 está na posição W (posição outra que a da figura), é um contador modo 10.
( ) Além dos estados firmes que definem o modo do contador, esse contador apresenta um estado de
transição.
(V); (F); (F); (V)
 (F); (F); (V); (V)
(F); (V); (F); (V)
(F); (V); (V); (F)
(V); (V); (F); (F)
 4. Ref.: 4158259 Pontos: 1,00 / 1,00
Em relação a máquinas de estado, quais das afirmativas a seguir estão corretas?

I - Em máquinas de estado síncronas a saída só pode variar em momentos específicos determinados pelo
bordo especificado do relógio.
II - Todos os tipos de flip-flop clássicos podem ser utilizados para compor o banco de memória da máquina
de estados síncrona.
III - No modelo de Moore a saída depende apenas do estado presente.
Apenas II.
Apenas I e III.
 Apenas II e III.
Todas estão corretas.
Apenas I e II.

ENSINEME: DISPOSITIVOS DE MEMÓRIA

 5. Ref.: 3992834 Pontos: 1,00 / 1,00
Em informática, memória é um termo genérico utilizado para especificar dispositivos capazes de
armazenar dados ou programas, de forma permanente ou temporária. No que se refere ao uso de
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4158259.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992834.');
25/06/2023, 19:25 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/5
energia para manter a informação, as memórias são comumente classificadas como voláteis e não
voláteis. Assinale a alternativa que apresenta SOMENTE memórias voláteis.
RAM e FLASH
ROM e EEPROM
RAM
EPROM E DRAM
 DRAM e SRAM
 6. Ref.: 3992831 Pontos: 1,00 / 1,00
Marque a alternativa correta em relação a operação de refresh:
É o procedimento para acessar um endereço específico numa memória SPROM
É o procedimento para apagar os dados de uma memória EPROM
É a reinserção de dados após uma leitura realizada nas memórias dinâmicas
 É o procedimento de repotencialização de dados realizados nas memórias DRAM
É o procedimento de realizado para escrever dados em uma memória SRAM

ENSINEME: FLIP-FLOPS

 7. Ref.: 3990388 Pontos: 1,00 / 1,00
 Considere as seguintes afirmações a respeito dos flip-flops:
I - As entradas de clear e preset modificam a saída independentemente do sinal do relógio
II - A saída, em geral, só pode ser atualizada em um dos bordos do clock (subida ou descida)
III - No flip-flop a entrada não deve ser utilizada
Estão corretas:
Apenas as afirmações II e III
 Apenas as afirmações I e II
Apenas a afirmação III
Todas as afirmações
Apenas a afirmação I
 8. Ref.: 3990392 Pontos: 1,00 / 1,00
Marque a alternativa que preenche as lacunas corretamente e em ordem:
I - Nos ________ a saída, em geral, só se modifica em instantes específicos de tempo
II - O sinal de _________ irá colocar a saída do flip-flop em 0 assim que for ativado
III - Para inverter a saída de um flip-flop a entrada deve ser _______ .
circuitos sequenciais, preset, 1
circuitos sequenciais, clear e 11
latches, clear e 1
flip-flops, relógio e 1
JK JK = 11
Q JK
JK JK
X
X
X
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992831.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990388.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990392.');
25/06/2023, 19:25 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/5
 flip-flops, clear e 11

ENSINEME: SISTEMAS DE NUMERAÇÃO, ÁLGEBRA BOOLEANA E SIMPLIFICAÇÃO DE CIRCUITOS LÓGICOS

 9. Ref.: 3989734 Pontos: 0,00 / 1,00
A figura abaixo apresenta um circuito formado por portas lógicas. Para este circuito, a expressão
lógica de saída correta é:


 10. Ref.: 3989743 Pontos: 1,00 / 1,00
Considerando um concurso onde os candidatos serrão avaliados a partir da combinação das
respostas binárias (sim - 1 ou não - 0) a quatro questões (A, B, C, D), construiu-se o seguinte circuito
digital para selecionar os candidatos.
Sabendo que o LED L1 só acenderá para o nível lógico 1 na sua entrada, e que isso seria a indicação
de aprovação, qual das alternativas a seguir apresenta corretamente possíveis combinações binárias
das respostas às questões A, B, C e D, nessa sequência, que garantem a aprovação de um
candidato?
 0111, 1001 e 1011
1001, 1101 e 1110
0011, 0001 e 0010
Y = A + ¯̄¯̄B
Y = B
Y = A
Y = A ¯̄¯̄B
Y = ¯̄¯̄B
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989734.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989743.');
25/06/2023, 19:25 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/5
1011, 1101 e 1010
0110, 1010 e 1000
