Processo de Trefilação

Como ocorre a trefilação:

A trefilação ocorre pelo racionamento de uma barra, fio ou tubo através de uma matriz
com perfil semelhante. Desde que a seção transversal da matriz seja sempre menor que
a peça trabalhada, o processo de trefilação ocasionara uma redução em área e um
aumento no comprimento. Além disso a trefilação é normalmente realizada a frio

Sua finalidade:

Por este processo é possível obter produtos de grande comprimento contínuo, seções
pequenas, boa qualidade de superfície e excelente controle dimensional.

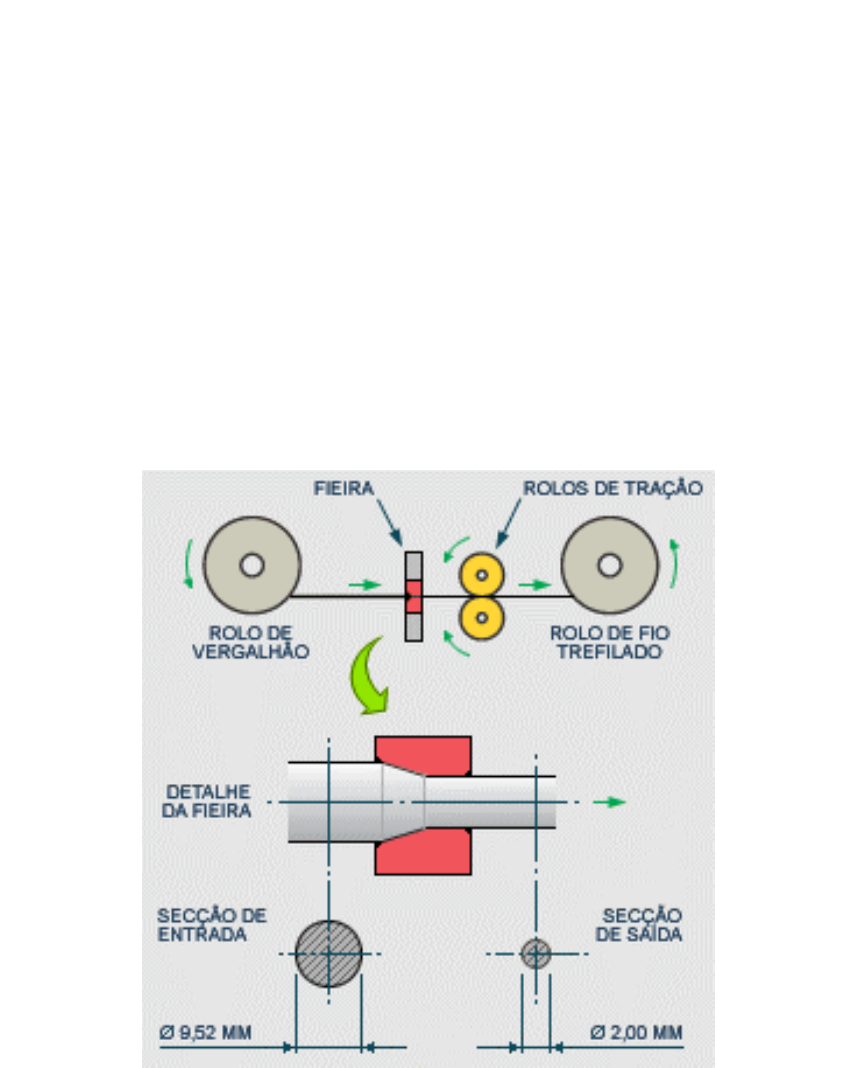

O processo de trefilação é empregado para reduzir o diâmetro do vergalhão, que é de
9,52 mm, para aproximadamente 2,00 mm.
Para isso, traciona-se o vergalhão através de uma matriz (a fieira), cuja secção
transversal possui o diâmetro final desejado.
Uma vez trefilados, os fios são encaminhados para o encordoamento

Etapas do Processo

Laminação e usinagem para a produção do fio máquina
Decapagem mecânica ou química que retira os óxidos presentes na superfície do fio
máquina
Trefilação
Tratamento Térmico de recozimento, quando é necessário restabelecer o ductilidade do
material



O escoamento plástico é produzido principalmente pelas forças compressivas
provenientes da reação da matriz sobre o material.

Forma resultante: a simetria circular é muito comum em peças trefiladas, mas não
obrigatória.

Condições térmicas: normalmente a frio.











Uso - produtos mais comuns:




 Matéria prima empregada pela trefilação

A matéria-prima para trefilação, comumente denominado fio-máquina, é o arame
laminado a quente que não se fabrica em diâmetros menores que 5,5 mm. Por outro
lado, ao longo das etapas de trefilação o material é encruado, ou seja, sua resistência
mecânica cresce à medida que a redução de área aumenta.
Desta forma, em função das características do fio-máquina laminado a quente, das
características finais do produto ou da necessidade de uma maior redução de área, faz-se
necessário um tratamento térmico de recozimento.

Durante a trefilação, que é realizada abaixo da temperatura de recristalização, o fio sofre
um aumento da sua resistência mecânica e de redução da sua ductilidade, devido à
deformação plástica, caracterizando o denominado efeito de encruamento. Acima de um
certo grau de encruamento não é mais possível trabalhar o fio, sendo então necessário,
para o prosseguimento do processo de trefilação, a aplicação de um tratamento térmico,
afirma que o controle das propriedades mecânicas do fio durante o processo de
trefilação é muito importante para que este possa ter prosseguimento, sem ruptura do
fio, e para que o fio, ao final do processo, apresente as características dimensionais,
mecânicas e metalúrgicas exigidas por sua utilização.

O tratamento térmico mencionado, é comumente denominado de recozimento, que pode
ser contínuo em fornos contínuos ou estacionário em fornos de campânula ou poço.
Portanto, a ductilidade é fator primordial, no caso da trefilação, pois é a propriedade que
indica a capacidade do material sofrer grandes deformações permanentes numa
determinada direção, sem ocorrer ruptura. Representa a maior ou menor possibilidade
do material ser alongado. Normalmente o recozimento dá-se em fornos de atmosfera
protetora isenta de oxigênio ou de outros gases contaminantes.
Tipos de Trefilação
Trefilação a Frio:
O processo de deformação a frio consiste em reduzir a secção transversal do tubo através
de uma força de tração, utilizando ferramental externo (fieira) e interno (mandril).
 O tubo a trefilar primeiramente recebe um tratamento térmico, depois é decapado,
fosfatizado e lubrificado antes da trefilação.
Entre o diâmetro interno da fieira e o externo do mandril forma-se uma coroa circular,
que corresponde a espessura da parede desejada, através da qual se traciona o tubo a
trefilar.
 Neste processo, se reduz o diâmetro e a espessura, como também melhora a superfície
interna e externa. Através da trefilação a frio, ocorre um encruamento do material, isto
é: o limite de escoamento, a dureza e a resistência à tração aumentam e o alongamento
diminui.
Tipos de lubrificação:
• trefilação úmida: as fieiras e o fio ficam completamente imersos no lubrificante.
• trefilação seca: o fio ou barra passa entre um reservatório de lubrificante o que
deixa a superfície preparada para a trefilação.
• cobertura metálica: o fio é coberto com uma camada de metal que funciona
como um lubrificante sólido.
• vibração ultrasônica: as fieiras e os mandris, ou carcaças de aço, são vibrados, o
que ajuda a reduzir os esforços mecânicos e permitir maiores reduções por
passada.
Existem vários tipos de lubrificantes. Um dos métodos é mergulhar o fio numa solução
de Sulfato de cobre fazendo com que uma camada de cobre fique depositada formando
uma espécie de lubrificante. Em alguns tipos de fio, o cobre continua envolvendo o fio
prevenindo contra oxidação ou então para permitir uma boa separação dos fios.

Trefilação a quente:
Essa trefilação aplica-se a metais de rede CCC (Cúbico de Corpo Centrado) e raramente em
metais de rede HC (Hexagonal Compacto). Por esses metais serem pouco maleáveis, é
necessário aquecê-los até uma temperatura adequada em que obterão empacotamento igual
às redes CFC, para poderem, então, serem trefilados. Após resfriamento recuperam sua
característica original.





GEOMETRIA DA FIEIRA (Matriz)

A fieira (matriz) é o dispositivo básico da trefilação e compõe todos os equipamentos
trefiladores.





A Geometria da fieira: é dividida em quatro zonas:


(1) de entrada
(2) de redução (a = ângulo de abordagem)
(3) (guia) de calibração-zona cilíndrica (acabamento é crítico)
(4) de saída











Estrutura da Fieira (Matriz)



TREFILAÇÃO DE TUBOS

Os Tubos podem ser trefilados dos seguintes modos:

• Sem apoio interno (REBAIXAMENTO ou AFUNDAMENTO - fig.a)
• Com mandril passante (fig.b)

• Com plug (bucha) interno (fig. c)
• Com bucha flutuante (fig.d)


TREFILAÇÃO DE ARAMES DE AÇO

 Etapas do processo:

Os passos a percorrer são discriminados no esquema abaixo. Observe que a trefilação
propriamente dita é precedida por várias etapas preparatórias que eliminam todas as
impurezas superficiais, por meios físicos e químicos.




• Matéria-prima: fio-máquina (vergalhão laminado a quente);
• Descarepação: - Mecânica (descascamento): dobramento e escovamento.
Química (decapagem): com HCl ou H2S04 diluídos;
• Lavagem: em água corrente;
• Recobrimento: comumente por imersão em leite de cal Ca (OH)2 a 100°C a fim
de neutralizar resíduos de ácido, proteger a superfície do arame, e servir de
suporte para o lubrificante de trefilação;
• Secagem (em estufa) - Também remove H2 dissolvido na superfície do material;
• Trefilação - Primeiros passes a seco. Eventualmente: recobrimento com Cu ou
Sn e trefilação a úmido.







Tratamentos térmicos dos arames

Depois da trefilação os arames são submetidos a tratamentos térmicos para alívio de
tensões e/ou obtenção de propriedades mecânicas desejadas. Abaixo, os principais
tratamentos utilizados.

Recozimento:

Indicação: principalmente para arames de baixo carbono.

Tipo: subcrítico, entre 550 a 650°C.

Objetivo: remover efeitos do encruamento.

Patenteamento:

Indicação: aços de médio a alto carbono (C> 0,25 %)

Tipo: aquecimento acima da temperatura crítica (região g) seguido de resfriamento
controlado, ao ar ou em banho de chumbo mantido entre 450 e 550°C.
Objetivo: obter uma melhor combinação de resistência e ductilidade que a estrutura
resultante (perlita fina ou bainita) fornece.

TREFILADORAS DE TAMBOR


As trefiladoras de tambor podem ser classificadas em três grandes grupos:

· Simples (1 só tambor) - para arames grossos
·Duplas para arames médios
· Múltiplas (contínuas) para arames médios a finos.













Material da Fieira:

Os materiais dependem das exigências do processo (dimensões, esforços) e do material
a ser trefilado. Os mais utilizados são:

• Carbonetos sinterizados (sobretudo WC) – widia
• Metal duro, etc.
• Aços de alto C revestidos de Cr (cromagem dura)
• Aços especiais (Cr-Ni, Cr-Mo, Cr-W, etc)
• Ferro fundido branco
• Cerâmicos (pós de óxidos metálicos sinterizados)
• Diamante (p/ fios finos ou de ligas duras)


Defeitos:
 Podem resultar: - de defeitos na matéria-prima (fissuras, lascas, vazios, inclusões); -
do processo de deformação.
Quando a redução é pequena e o ângulo de trefilação é relativamente grande
(tipicamente, quando D/L > 2) a ação compressiva da fieira não penetra até o centro
da peça.
Durante a trefilação as camadas mais internas da peça não recebem compressão
radial, mas são arrastadas e forçadas a se estirar pelo material vizinho das camadas
superficiais, que sofrem a ação direta da fieira.
Tal situação (deformação heterogênea) gera tensões secundárias trativas no núcleo da
peça, que pode vir a sofrer um trincamento característico, em ponta de flecha.
A melhor solução é diminuir a relação D/L, o que pode ser feito empregando-se uma
fieira de menor ângulo (a), ou então aumentando-se a redução no passe (em outra
fieira com saída mais estreita).
