Eletricidade I – sg (2023)
Aluno(a): CPF: Data:
Atividade Prática Final
INSTRUÇÕES:
� Esta Atividade contém questões totalizando 10 (dez) pontos;
� Você deve preencher dos dados no Cabeçalho para sua identificação: Nome
/CPF/Data
� As respostas devem ser digitadas abaixo de cada pergunta;
� Ao terminar salve o arquivo no formato .PDF ou .DOCX;
� Envio o arquivo pelo sistema no local indicado;
� Em caso de dúvidas consulte o seu Tutor.
ATENÇÃO O NÃO PREENCHIMENTO DOS DADOS ACARRETARÁ NA ANULAÇÃO
DA ATIVIDADE
_________________________________________________________________________

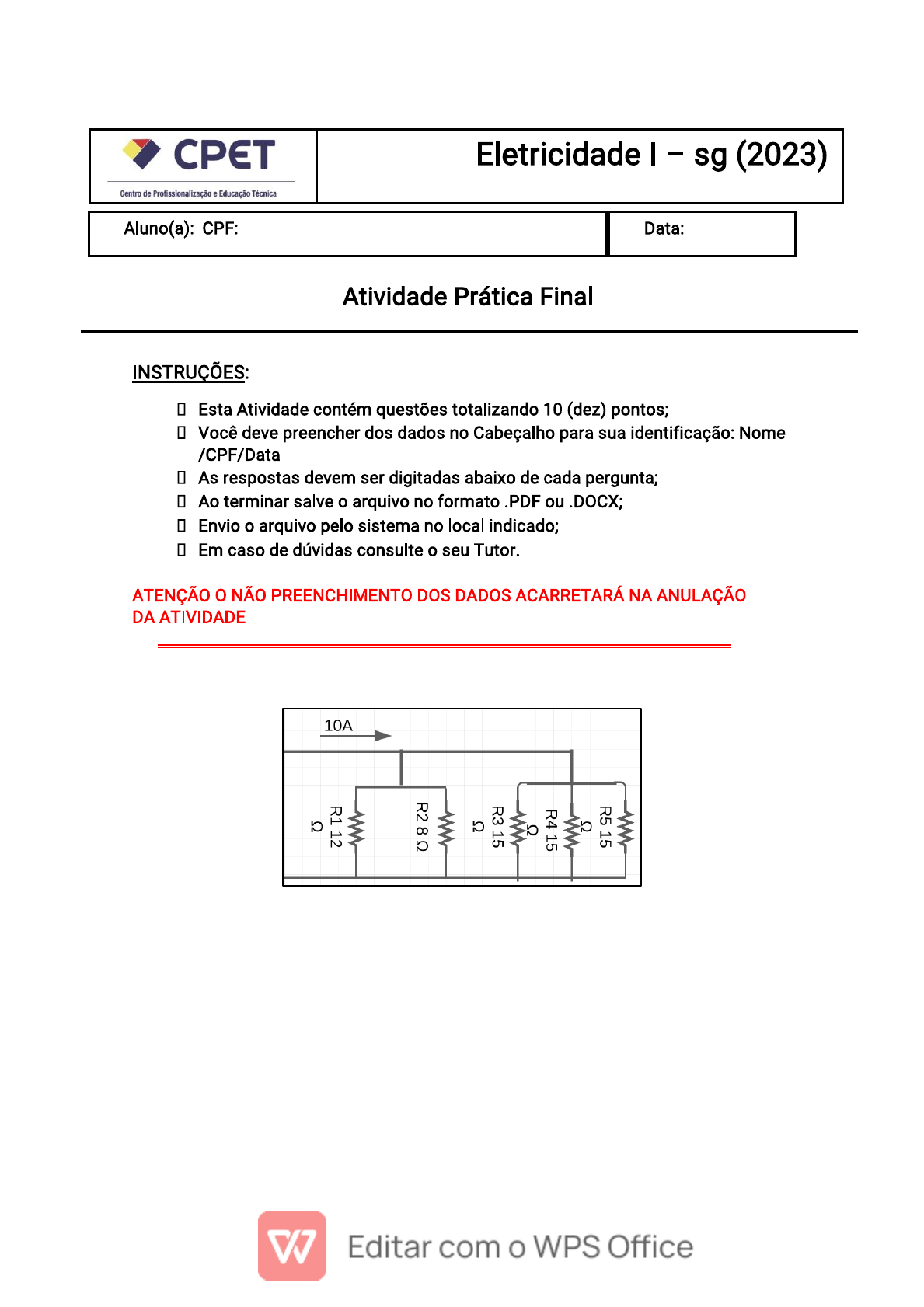

Questão 01: Calcule a corrente elétrica que passa por R2 e R5 do seguinte circuito:
Req = 2 . 8 = 16 = 1,6Ω
2 + 8 10
Req = 15 . 15 = 225 = 7,5Ω
15 + 15 30
Req = 15 . 7,5 = 112,5 = 4, 9
15 + 7,5 22,5
Laecio lima carvalho 14/06/23
CPF:110.284.764.00
I . R1 = 10 . 2 = 2 A
R1 + R2 2 + 8
V = R . I =
V= 15 . 10 = 150 v
I = V = 150 = 10 A
R 15
• O valor da corrente que passa pela resistencia R1 e de 2 A
• E o valor da corrente que passa pela resistencia R5 e de 10 A
Questão 02: Calcule a resistência equivalente do seguinte circuito:
A resistência equivalente do circuito em ponte é de 8 ohms.
Cálculo da resistência equivalente do circuito
O circuito apresentado é um circuito em ponte que, em princípio, não podemos
resolver utilizando as associações series-paralelo.
Podemos tentar utilizar o teorema de Kennelly para converter a rede em triângulo
formada pelos resistores de 12 ohms em uma rede em estrela, para isso, devemos
calcular as resistências equivalentes:
Questão 03: Escreva o valor do seguinte resistor
Amarelo =4
Violeta =7
Laranja=3
Questão 04: Calcule a intensidade do Campo Magnético produzido por uma
espira circular de raio 0,01m, sabendo que ela é percorrida por uma Corrente
Elétrica de intensidade 50A e que está localizada no vácuo.
A intensidade do campo magnético
produzido por essa espira é 10⁻³π T.
Campo magnético
O campo magnético é um fenômeno
físico que ocorre devido à
movimentação de elétrons, ou seja,
devido a uma corrente elétrica ter
intensidade maior que 0. Para
encontrarmos a intensidade de um
campo magnético utilizamos a fórmula
a seguir:
B = μ * i/2R
Para encontrarmos qual o campo
magnético tem que identificar quais os
dados a questão nos fornece da
fórmula. Temos:
B = ?
μ = 4π * 10⁻⁷
i = 50 A
R = 0,01 m
Calculando a intensidade desse campo
magnético, temos:
B = 4π * 10⁻⁷ * 50 A/2 * 0,01 m
B = 200π * 10⁻⁷/0,02 m
B = 10.000π * 10⁻⁷
B = 10⁻³π T
