Eletricidade I – sg (2023)
Aluno(a): JONAS DOS SANTOS CORDEIRO	CPF: 023.677.382.-89
Data: 23/07/2024
Atividade Prática Final
INSTRUÇÕES:
· Esta Atividade contém questões totalizando 10 (dez) pontos;
· Você deve preencher dos dados no Cabeçalho para sua identificação: Nome /CPF/Data
· As respostas devem ser digitadas abaixo de cada pergunta ou com fotos legíveis da resolução anexadas;
		É obrigatório apresentar o desenvolvimento das questões que possuem 		cálculo junto à resposta, do contrário a pontuação da questão será zerada.
	Ao terminar salve o arquivo no formato .PDF ou .DOCX;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
ATENÇÃO O NÃO PREENCHIMENTO DOS DADOS ACARRETARÁ NA ANULAÇÃO DA ATIVIDADE
_________________________________________________________________________

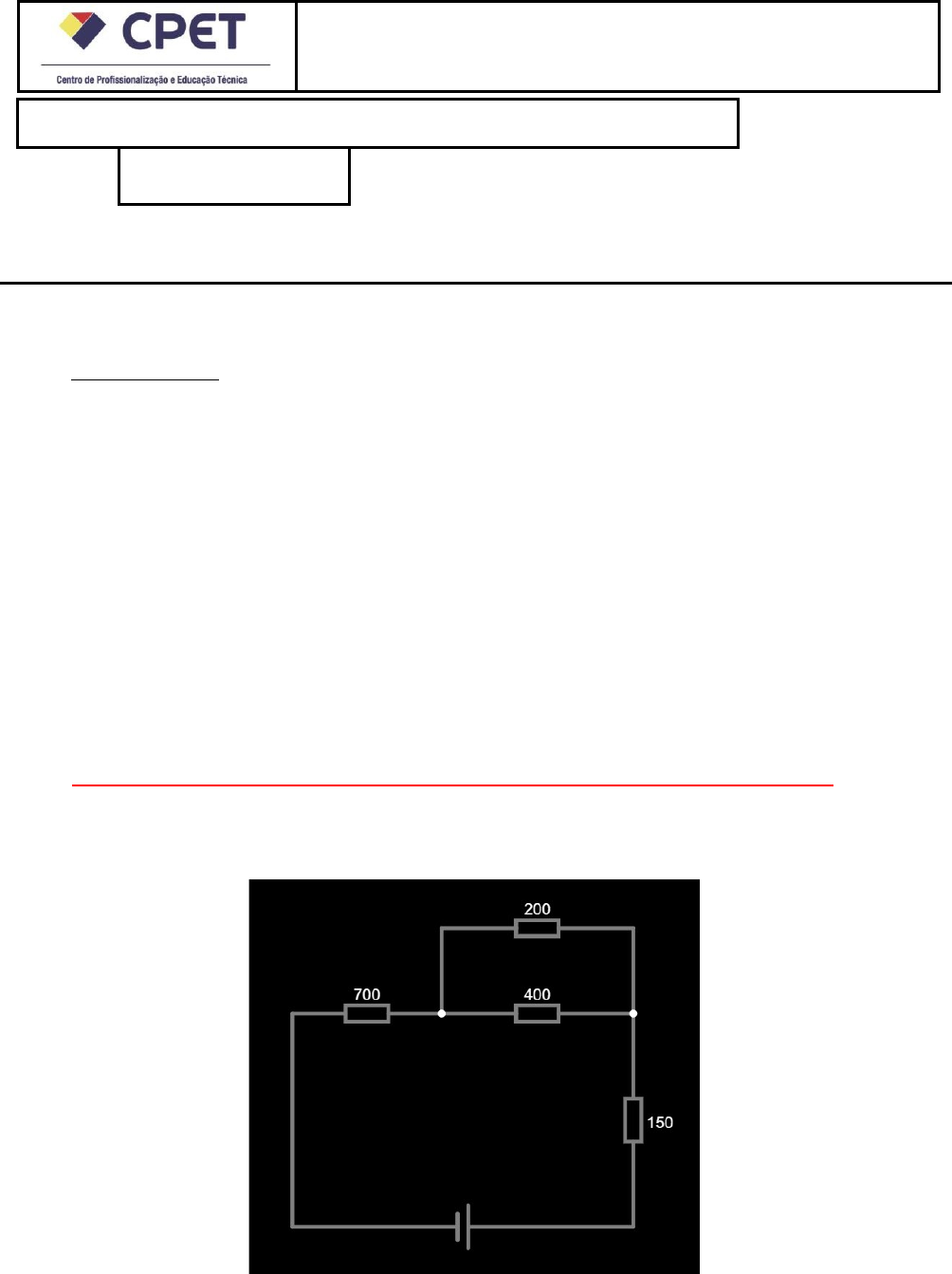

Questão 01: Calcule a corrente elétrica que passa por cada resistor do seguinte circuito (Fonte: 25V):
As correntes através de cada resistor são aproximadamente:
· I₇₀₀ = I₁₅₀ ≈ 0,025A
· I₂₀₀ ≈ 0,017A e I₄₀₀ ≈ 0,008A
Para calcular a corrente elétrica que passa por cada resistor no circuito, podemos utilizar a Lei de Ohm. A fórmula para calcular a corrente (I) é dada por:
onde:
- I é a corrente,
- V é a tensão (25V no seu caso),
- R é a resistência.
Vamos calcular a resistência equivalente total do circuito para, em seguida, calcular a corrente através de cada resistor.
Soma dos resistores em série (700Ω e 150Ω):
Cálculo da resistência equivalente do paralelo (200Ω e 400Ω):
Resolvendo essa equação, encontramos  (aproximadamente).
Soma da resistência equivalente total:
Calculando a corrente total:
Para o resistor de 700Ω e 150Ω a corrente é a mesma, corresponde a corrente total.
Para o paralelo :
Questão 02: Calcule a resistência equivalente do seguinte circuito:
R = 375 Ω
================================================================
Em uma associação de resistores em paralelo temos:
- O resistor equivalente é obtido usando-se a soma invertida de todas as resistências

Em uma associação de resistores em série temos:
- O resistor equivalente é a soma de todas as resistências

Para uma associação mista utilizamos parcialmente as regras em cada trecho até a conclusão do circuito lembrando de algumas regras:
- Cada cruzamento de fios (nó) recebe o nome de uma letra;
- O objetivo dos elétrons é parir do primeiro ponto e chegar no último;
- Se o fio é livre de resistências o ponto ainda é o mesmo.
No nosso caso o objetivo dos elétrons é partir de A e chegar em B.
Existem 3 possibilidades de sair de A (paralelo)
Uma vai direto até B
Outras duas (paralelo) vão até C e de C até B.
No novo circuito
Paralelo entre 400 e 400 no ramo de baixo, entre A e C
Série de 200 com 550 no ramo de baixo
Finalmente resta um paralelo de 750 no ramo de cima com outro 750 no ramo de baixo
Questão 03: Escreva o valor do seguinte resistor
Questão 04: Calcule a intensidade do Campo Magnético produzido por uma espira circular de raio 0,03m, sabendo que ela é percorrida por uma Corrente Elétrica de intensidade 150A e que está localizada no vácuo.
Após o cálculo, descobrimos que  a intensidade do campo magnético produzido pela espira circular é de 1 mT.
O campo magnético é a concentração de magnetismo que é criado em torno de uma carga magnética num determinado espaço.
A intensidade do vetor indução magnética no centro de uma espira circular de raio r é dada pela expressão:
Dados fornecidos pelo enunciado:
Solução:
Substituindo os valores na expressão, temos:
Portanto, a intensidade do campo magnético produzido pela espira circular é de 1 mT.
