GABARITO | Avaliação I - Individual (Cod.:771762)
Peso da Avaliação 1,50
Prova 58458259
Qtd. de Questões 10
Acertos/Erros 8/2
Nota 8,00

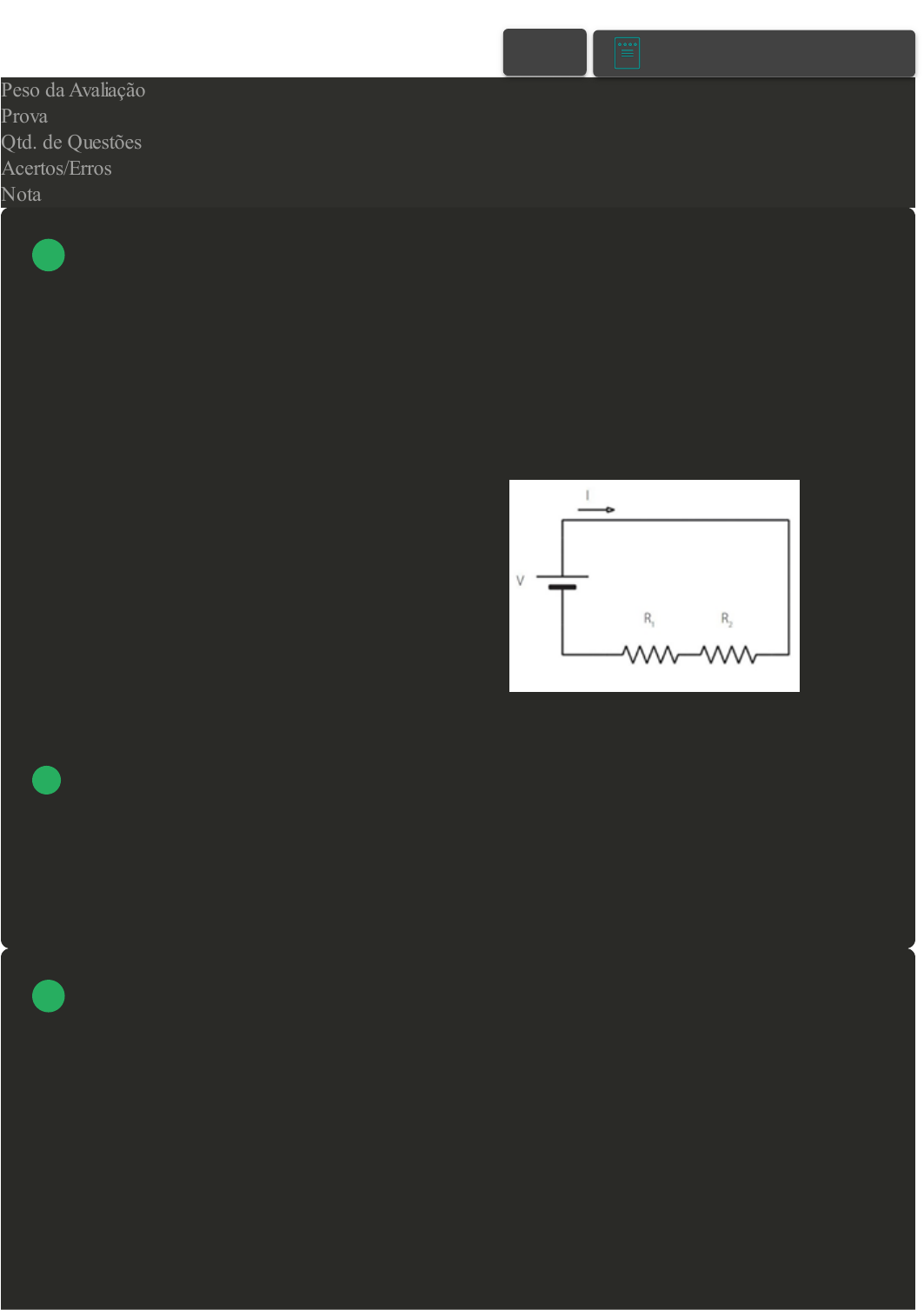

A figura apresenta duas cargas resistivas ligadas em série. Sobre os passos necessários para o cálculo
da queda de tensão na carga R1 e R2, quando se utiliza somente a lei de Ohm, ordene os itens a seguir:
I- Encontrar o valor da corrente elétrica total.
II- Calcular a resistência equivalente do circuito.
III- A tensão aplicada no resistor R2 (VR2) pode ser calculada pela corrente que circula pelo circuito ou
pela subtração de VR1 da tensão da fonte.
IV- Usar o valor da corrente para o cálculo da queda de tensão no resistor R1 (VR1).
Assinale a alternativa que apresenta a sequência CORRETA:
A I - II - IV - III.
B II - I - IV - III.
C III - IV - I - II.
D IV - I - II - III.
O intercâmbio de medidas e informações técnicas, utilizando medidas de grandezas elétricas, foi
padronizado mundialmente através do Sistema Internacional de Unidades (SI). Esse padrão também é
adotado no Brasil. Com relação às grandezas elétricas utilizadas no estudo e aplicação da eletricidade,
classifique V para as sentenças verdadeiras e F para as falsas:
( ) A corrente elétrica é a grandeza utilizada para especificar o fluxo de elétrons de um ponto para outro
dentro de um circuito elétrico.
( ) A tensão elétrica é a grandeza utilizada para especificar a força eletromotriz, ou diferença de potencial,
existente entre dois pontos distintos num circuito elétrico.
( ) A resistência elétrica é a grandeza utilizada para especificar a facilidade que um material oferece para
viabilizar um fluxo de elétrons. Quanto mais fácil, maior a resistência.
( ) A carga elétrica é a grandeza utilizada para especificar a quantidade de elétrons que fluem por um
 VOLTAR
A+ Alterar modo de visualização
1
2
condutor elétrico de um ponto ao outro.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - F.
B V - V - F - V.
C V - V - F - F.
D V - F - F - V.
No estudo e utilização da eletricidade são contempladas diversas grandezas físicas. Essas grandezas
possuem uma padronização mundial em suas unidades de medida, definidas conforme o Sistema
Internacional (SI). Sabendo que cada grandeza elétrica possui a sua unidade de medida, analise as sentenças
a seguir:
I- A grandeza elétrica, chamada de corrente elétrica, tem como unidade no Sistema Internacional (SI) o
ampère (A).
II- A grandeza elétrica, chamada de carga elétrica, tem como unidade no Sistema Internacional (SI) o
siemens (S).
III- A grandeza elétrica, chamada de tensão elétrica, tem como unidade no Sistema Internacional (SI) o volt
(V).
IV- A grandeza elétrica, chamada de resistência elétrica, tem como unidade no Sistema Internacional (SI) o
coulomb (C).
Assinale a alternativa CORRETA:
A As sentenças III e IV estão corretas.
B As sentenças I e II estão corretas.
C As sentenças I e IV estão corretas.
D As sentenças I e III estão corretas.
As engenharias possuem uma série de definições que ajudam a padronizar e a referenciar as grandezas
e unidades, a fim de facilitar o dimensionamento e aplicação de máquinas, equipamentos e sistemas. Em
termos de definições, analise as afrimativas a seguir:
I- Diferença de potencial está associada à excitação que promove o deslocamento dos elétrons.
II- Corrente elétrica é um termo utilizado para definir a ligação que existe entre os elétrons dentro dos
condutores.
III- Resistência elétrica pode ser definida como sendo um elemento que oferece dificuldade ao
deslocamento ordenado de elétrons.
IV- Potência elétrica pode ser calculada pelo produto da diferença de potencial em determinado
componente eletroeletrônico pela corrente que circula por este componente em um determinado tempo.
3
4
Assinale a alternativa CORRETA:
A As afirmativas I e III estão corretas.
B As afirmativas I, III e IV estão corretas.
C As afirmativas III e IV estão corretas.
D As afirmativas I, II e III estão corretas.
A figura anexa apresenta um esquema de ligação em que quatro cargas resistivas são ligadas entre si,
alimentadas por uma fonte de tensão de 25 V. O valor das cargas são de: R1=120 ohms; R2=180 ohms;
R3=220 ohms; R4=250 ohms. Com base na teoria de comportamento das grandezas elétricas em função
do tipo de ligação, observe o circuito da figura e classifique V para as sentenças verdadeiras e F para as
falsas:
( ) A potência dissipada pela resistência R3 é de 2,841 W
( ) A potência total dissipada pelo circuito é de 10 W.
( ) A corrente que circula pelo resistor R1 é da ordem de 208 mA.
( ) A corrente dissipada pela fonte, para atender a necessidade das cargas resistivas é da ordem de 800
mA.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V - F.
B V - F - F - V.
C F - V - V - F.
D V - V - V - F.
Um circuito monofásico de iluminação, ligado em CC, possui potência nominal de 60 W e deve operar
a uma tensão de 127 V. Sendo o fator de potência desconhecido, estime a corrente nominal desse circuito e
assinale a alternativa CORRETA:
A 472,24 mA.
B 363,63 mA.
C
5
6
47,224 mA.
D 529,74 mA.
Resistência elétrica é o nome que se dá a componentes que oferecem dificuldade na passagem de
corrente elétrica. As resistências podem ser agrupadas em série, paralelo ou de forma mista. Quando ligadas
em série, o cálculo da resistência total é feito pela soma das resistências que estão ligadas em série, e a soma
da queda de tensão em cada resistor é igual a tensão total aplicada ao circuito. Para um circuito que possui
resistências de 100 ohms, 150 ohms e 470 ohms ligadas em série e alimentado por uma tensão de 50 V,
qual será o valor da corrente elétrica, da potência total e da queda de tensão em cada resistor?
A 69,44 mA; 3,472 W; 6,945 V; 10,41 V; 32,63 V.
B 333,33 mA; 52,22 W; 33,34 V; 10,45 V; 6,21 V.
C 500 mA; 18,0 W; 25 V; 16 V; 9 V.
D 49,44 mA; 2,47 W; 4,94 V; 7,41 V; 23,23 V.
Os condutores elétricos são uma importante parte das instalações, sendo várias das suas
especificações declaradas na norma NBR 5410 (2004). Com base no exposto, classifique V para as
sentenças verdadeiras e F para as falsas:
( ) O condutor é chamado de fio quando é sólido, maciço e sem isolação.
( ) O condutor é chamado de cabo quando é composto de vários fios.
( ) Os fios são chamados de Condutor Classe 1, enquanto que os cabos são chamados de Condutor
Classe 2.
( ) Os fios possuem alta rigidez, não podendo ser dobrados muitas vezes a risco de quebra.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf. Acesso
em: 3 jan. 2020.
A F - V - F - V.
B V - F - V - F.
C V - V - F - F.
D F - F - V - V.
A característica da resistência elétrica é muito utilizada nos equipamentos e dispositivos elétricos, uma
vez que possui a capacidade de transformar energia elétrica em energia térmica. Esse efeito de geração de
calor pode ser aproveitado para aquecimento de fluido e massa. Calcule a corrente elétrica consumida por
7
8
9
um resistor de 150 ohms que dissipa uma potência na forma de calor de 2,16 W e assinale a alternativa
CORRETA:
A 1,00 A.
B 0,010 A.
C 120 mA.
D 1,20 mA.
O cálculo da corrente nominal do circuito pode ser realizado conhecendo a potência e tensões do
sistema, com a forma de cálculo variando dependendo das condições e tipo da instalação. Com base no
exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Para unidades consumidoras com rede de alimentação bifásica, são comumente utilizadas tensões
maiores para as cargas de maior potência e tensões mais baixas para cargas de menor potência.
( ) Quando a potência de um equipamento é dada em Watts, indiretamente está sendo informado que o
fator de potência dessa carga é um.
( ) Nos circuitos com alimentação trifásica a quatro fios, pode-se utilizar no cálculo, tanto a tensão fase-
fase quanto a tensãofase-neutro, dependendo de como os circuitos estão ligados.
( ) Se a corrente calculada for para motores, deve-se multiplicar a corrente obtida pelo fator de serviço do
motor.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - V.
B V - F - F - V.
C V - F - V - F.
D F - V - V - F.
10
