 PERGUNTA

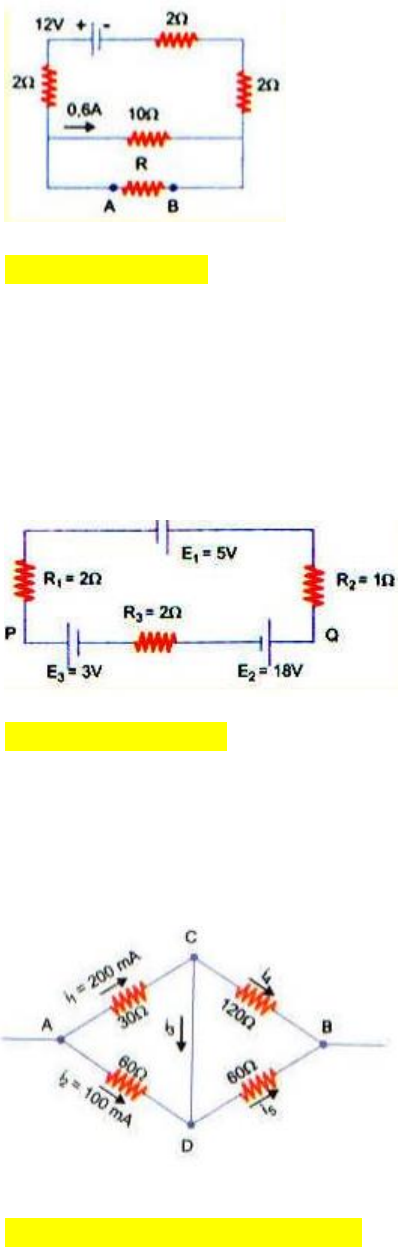

No circuito a seguir, o valor em ohms da resistência R, que
deve ser colocada entre os pontos A e B para que circule no
resistor de 10Ω uma corrente de 0,6A, é:









RESPOSTA: 15.



 PERGUNTA
Considere o circuito da figura a seguir, onde estão associadas
três resistências (R1, R2 e R3) e três baterias (E1, E2, E3) de
resistência internas desprezíveis.
Um voltímetro ideal colocado entre Q e P indicará:







RESPOSTA: 11V.



 PERGUNTA
No trecho do circuito dado a seguir, os valores em miliampere
das correntes i3, i4, i5 são, RESPECTIVAMENTE:










RESPOSTA: 100, 100, 200.

 PERGUNTA
Dado o circuito, determine a leitura no amperímetro ideal de e
a ddp;









RESPOSTA: 2A, 20V.




 PERGUNTA
Determine o ddp entre os pontos A e B do circuito a seguir:








RESPOSTA: 2,4V.




 PERGUNTA
No circuito a seguir l=2A, R=2Ω, E1=10V, r1=0,50Ω, e2=3,0V e
r2=1,0Ω, sabendo que o potencial no ponto A é de 4V podemos
afirmar que os potenciais em volts nos pontos B, C e D são
respectivamente:









RESPOSTA: 0,9 E 4.

 PERGUNTA
Em um circuito, o gerador fornece uma corrente total de 20 A.
No circuito, temos apenas dois ramos. No primeiro circula 12 A;
qual corrente circula pelo segundo ramo?

RESPOSTA: 8A.




 PERGUNTA
Sobre o esquema a seguir, sabe-se que i1 = 12A; i2=7ª. Então,
a corrente i3 é








RESPOSTA: 19



 PERGUNTA
(FATEC-SP). Certo trecho de um circuito, por onde passa uma
corrente elétrica i, está representado com os símbolos de seus
elementos.





O potencial elétrico entre os terminais dos diversos elementos
pode ser representado por:

RESPOSTA:
