RELATÓRIO DE AULA PRÁTICA – TOPOGRAFIA APLICADA



1-INTRODUÇÃO
Topografia é uma disciplina que se fundamenta na aplicação da
geometria e utiliza diversas metodologias e técnicas para realizar estudos em
áreas delimitadas. Um dos aspectos importantes nessa área é a Planimetria,
que faz parte do conjunto de técnicas da Topografia e consiste no
levantamento das características de posição, distância e ângulo do terreno em
análise.
O estudo planimétrico, juntamente com outras técnicas, é essencial na
engenharia, e considerado um passo preliminar para qualquer intervenção
técnica em terrenos, independentemente de já terem sido modificados ou não.
Os dados coletados incluem distâncias referenciadas em um plano e entre si,
bem como ângulos referenciados da mesma forma, permitindo a reprodução
precisa e confiável de um formato geométrico que representa uma área de
estudo em análises posteriores adaptadas ao seu uso, processo esse também
conhecido como poligonação.
O levantamento deve empregar as melhores práticas técnicas para
alcançar o nível apropriado de precisão, utilizando métodos de medição direta
e indireta de grandezas, de acordo com as necessidades e características do
terreno. Os dados coletados devem ser referenciados a pontos conhecidos e
passíveis de contestação, permitindo a correção de erros e a independência de
sua confiabilidade, de acordo com as necessidades e características do
terreno. O objetivo desse relatório é descrever os procedimentos ensinados
nas aulas de topografia aplicada.
2. Equipamentos utilizados na topografia

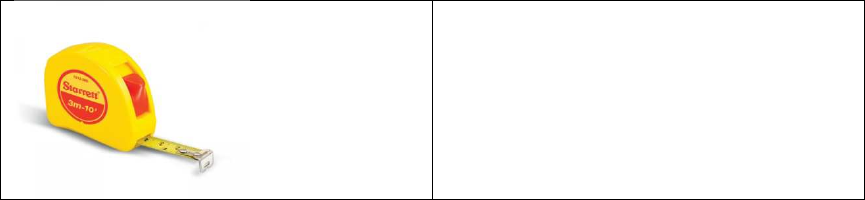

Trena: muito utilizado na topografia
para medir a altura do equipamento
em relação ao solo e outras
conferências de medidas quando
necessário.

Piquete: "piquete" é utilizado para se
referir a um marcador ou estaca que é
colocado no terreno para representar
a posição de um ponto específico.

Baliza: As balizas topográficas podem
ter diferentes formas e tamanhos,
mas geralmente são estacas
cilíndricas ou prismas com cores
vivas, como vermelho, amarelo ou
laranja, para facilitar a visualização.

Mira topográfica: A mira topográfica é
um instrumento utilizado na topografia
para medir a distância vertical entre o
equipamento de medição (como um
nível topográfico) e um ponto
específico no terreno. A mira
topográfica possui marcas graduadas,
divididas em centímetros ou
milímetros, ao longo de sua extensão.
Essas marcas permitem que o
topógrafo faça leituras precisas da
altura ou elevação de um ponto em
relação ao equipamento de medição.

Durante uma medição topográfica, o
topógrafo posiciona o equipamento,
como um nível topográfico, em um
local conhecido com uma altura de
referência. Em seguida, aponta o
instrumento em direção à mira
topográfica posicionada em um ponto
específico. O topógrafo, então, faz a
leitura da marca correspondente na
mira.

Caderneta de campo: material
necessário para organizar as
informações colhidas

Bússola digital (software): no nosso
estudo de campo foi utilizado uma
bússola de aplicativo de celular para
orientação de rumo em relação ao
norte no ponto de inicio.

Tripé metálico: equipamento onde é
acoplado o teodolito, ou estação total
ou nível óptico.

Na aula prática foi utilizado o
equipamento de Nível topográfico: é
um instrumento mais simples que o
teodolito. Servem para mensuração
de distâncias verticais entre dois ou
mais pontos (desnível). Também
podem ser utilizados para medir
distâncias horizontais com auxílio da
mira falante, aplicando-se a
Taqueometria planimétrica.

Aula prática:
Com a supervisão do professor foi escolhido a praça Edson Veras
"Praça Vilmary" localizada na Av. Vilmary - São Cristóvão, Teresina – PI, local
com dimensões e condições apropriadas para realizar a atividade. Foi utilizado
parte da praça de forma a facilitar o estudo e como ponto de referencia um
poste situado no centro da praça.


O procedimento de levantamento planimétrico teve início com a
atribuição de pontos arbitrários, para a determinação de um polígono de 4
vértices. O equipamento foi nivelado com prumo e pelo nível bolha.
Para calibrar o ponto azimutal foi utilizado uma bussola para determinar
o Norte em relação ao ponto inicial escolhido (ponto 1) e assim determinar o
primeiro ângulo horizontal em relação ao ponto 2 e ao ponto 4 através da
rotação do aparelho no eixo.
 Em cada ponto também foi medido a altura do equipamento em relação
ao solo e assim determinarmos a "cota" que se refere à medida de altitude ou
elevação de um ponto em relação a um plano de referência específico. É uma
forma de expressar a altura ou a profundidade de um determinado ponto em
relação a um ponto de referência.
Valores das cotas obtidos na aula prática: cota(m)= altura do
equipamento – fio médio
Cota 1 0
Cota 2 0,54
Cota 3 0,645
Cota 4 0,095


Em seguida, foi realizada a instrução de como proceder a leitura pela
visada, de distância, usando a mira topográfica. Os resultados Obtidos foram:
D=c+ (Fs –Fi) x100

Segmento Comprimentos em metros
12 21m
23 29m
34 19,1m
41 21,1 m


Pontos Ângulos obtidos
1 70,45º
2 108,85º
3 100,85º
4 79,85º



Leitura dos fios:
 Ponto 1 Ponto 2 Ponto 3
Fio superior 1,540m 1,525m 1,663m
Fio médio 1,395m 1,425m 1,610m
Fio inferior 1,250m 1,334m 1,559m


Altura do equipamento:
Ponto 1 1,49m
Ponto 2 1,53m
Ponto 3 1,53m


Conclusões:

A atividade de prática de tópografia nos mostra que apesar da
simplicidade do processo, o trabalho exige perícia e experiência
principalmente em virtude das várias situações que podemos encontrar
no campo.
