ELETRONICA ANALOGICA - QUESTIONÁRIO 2

Prévia do material em texto

22/08/2023, 19:51 QUESTIONÁRIO 2
https://ava.funec.br/mod/quiz/review.php?attempt=483541&cmid=19924 1/8
Painel Meus cursos CURSOS FUNEC Graduação - EAD Aluno EAD JUNÇÕES DE TURMA
Eletrônica Analógica AVALIAÇÕES QUESTIONÁRIO 2
Questão 1
Completo
Atingiu 2,00
de 2,00
Iniciado em Tuesday, 22 Aug 2023, 19:46
Estado Finalizada
Concluída em Tuesday, 22 Aug 2023, 19:51
Tempo
empregado
4 minutos 59 segundos
Avaliar 20,00 de um máximo de 20,00(100%)

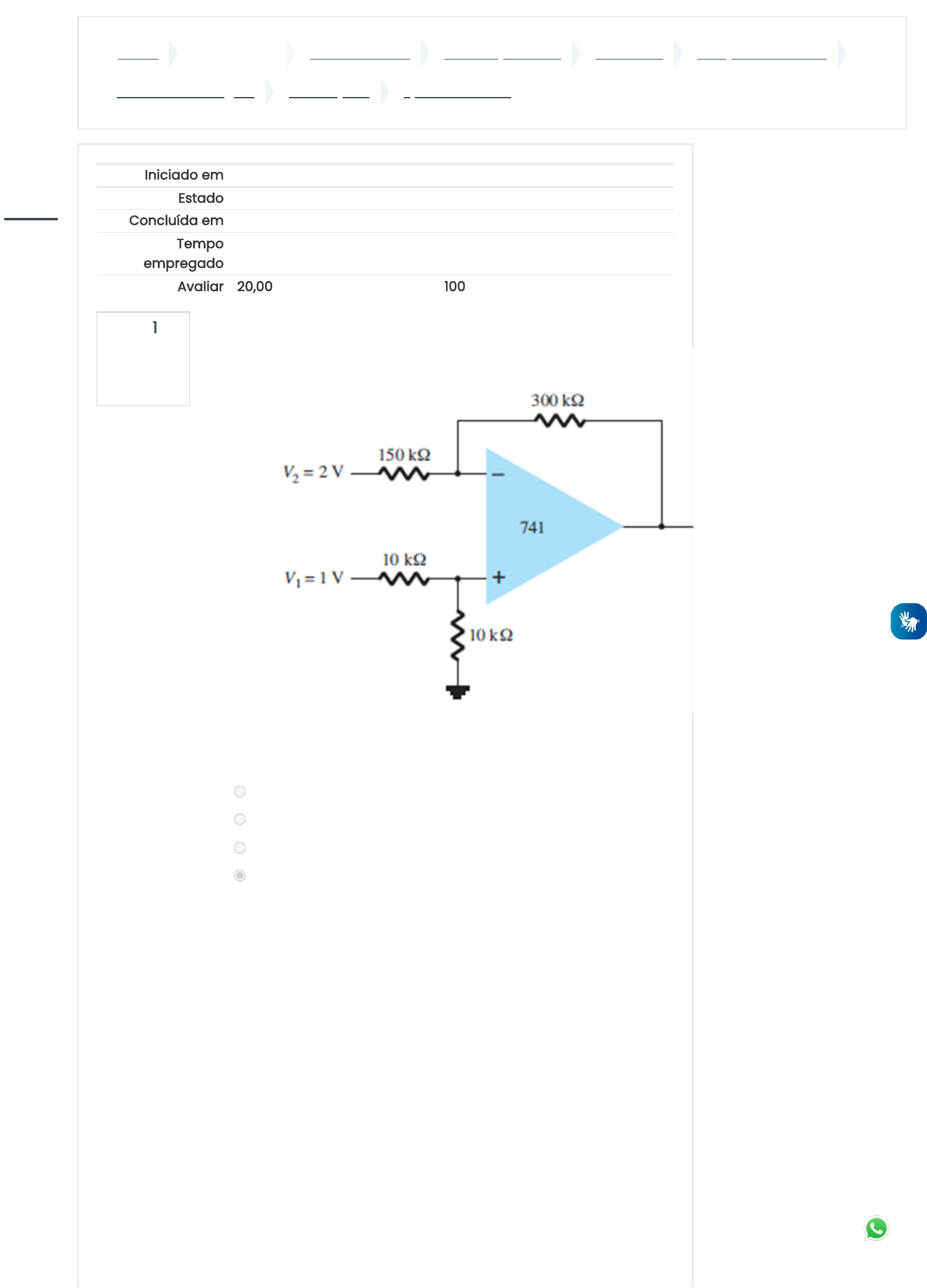

Analisando o circuito da figura abaixo.
É correto afirmar que:
Escolha uma opção:
a. v  = 2,5V
b. v  = 25mV
c. v  = -25mV
d. v = -2,5V
0
0
0
0


















