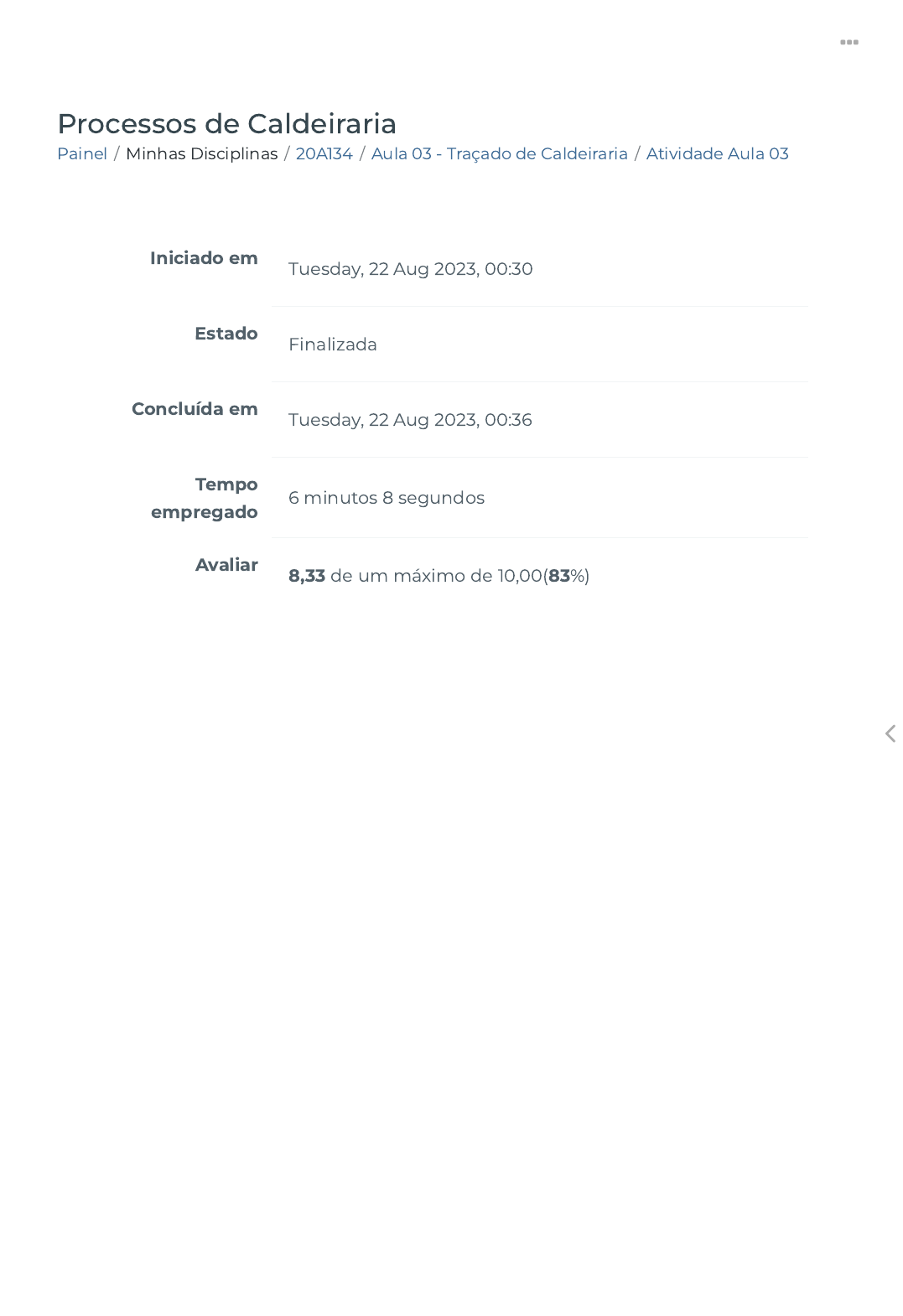

Processos de Caldeiraria
Iniciado em
Tuesday, 22 Aug 2023, 00:30
Estado
Finalizada
Concluída em
Tuesday, 22 Aug 2023, 00:36
Tempo
empregado
6 minutos 8 segundos
Avaliar
8,33 de um máximo de 10,00(83%)


https://ava.politecnicabr.com.br/my/
https://ava.politecnicabr.com.br/course/view.php?id=971
https://ava.politecnicabr.com.br/course/view.php?id=971#section-4
https://ava.politecnicabr.com.br/mod/quiz/view.php?id=31362
https://ava.politecnicabr.com.br/
23/08/2023, 23:27 Atividade Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5456359 2/7
Questão 1
Correto
Atingiu 2,00 de 2,00
Assinale Verdadeiro ou Falso:
Com o valor do diâmetro médio é possível construir o desenho
plani�cado, de acordo com os seguintes passos:
1) Traçar a elevação considerando o diâmetro médio e traçar uma
meia circunferência na base da elevação. Depois, dividir esta meia
circunferência em partes equidistantes, de modo que cada divisão
será utilizada para a plani�cação da base inclinada do cilindro.
Portanto, não deve ser de�ciente, evitando a falta de precisão, nem
excessiva, para que o traçado não �que com muitos pontos de
curva, tornando-se praticamente impossível realizar o corte com
precisão. No exemplo a seguir, com uma base a 45°, usaremos sete
divisões.
2) As divisões da meia circunferência serão a referência para
transportar os pontos para a geometria da peça plani�cada,
portanto, devem ser traçados segmentos de reta verticais,
partindo de cada ponto da meia circunferência dividida até o
contorno da inclinação do cilindro.
3) Os pontos gerados pela coincidência do contorno do cilindro e
os segmentos de reta verticais que partem da meia circunferência
serão a partida para segmentos de reta horizontais, os quais
servirão de referência para o per�l da peça plani�cada.
4) Para a traçagem completa da peça plani�cada, deve-se calcular
o comprimento do cilindro multiplicando-se seu diâmetro médio
por π (para �ns de cálculo, pode-se considerar π = 3,14). Depois,
deve-se traçar o cilindro plani�cado com o comprimento calculado
e dividi-lo no mesmo número de partes da meia circunferência, de
modo que os traços feitos para a divisão cruzem com os traços
horizontais já feitos no 3° passo. 5) Traçar a curva da inclinação
plani�cada utilizando a curva francesa e os pontos gerados pelo
cruzamento dos traços como referência.
Escolha uma opção:


https://ava.politecnicabr.com.br/
23/08/2023, 23:27 Atividade Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5456359 3/7
Questão 2
Parcialmente correto
Atingiu 0,33 de 2,00
Associe corretamente as alternativas:
A divisão é indicada quando é preciso minimizar o choque do
�uido na mudança de direção gerada pela curva, ou então
quando a curva é muito grande e deve apresentar um raio em
sua geometria, ou seja, sem vértice.
É desenvolvido de modo que, de acordo com o
dimensionamento, a peça seja desenhada aberta, ou seja, ao
curvar a chapa, a mesma deve estar de acordo com a
geometria e o dimensionamento previstos no desenho técnico
mecânico da peça.
Os gomos são cilindros com um ou dois lados inclinados,
dependendo da posição, portanto, a plani�cação é executada
conforme o procedimento descrito na plani�cação do cilindro
de uma ou duas bocas inclinadas.
Para o processo ___________________ com as duas bases
inclinadas, deve-se proceder da mesma forma que nas fases
de plani�cação do cilindro com uma base inclinada, repetindo
a traçagem horizontal e o per�l com geometria da curvatura
da inclinação para os dois lados.
Possui vértice em sua geometria, e é fabricada a partir de duas
chapas. Quando estas forem plani�cadas, ao serem
calandradas, vão gerar a inclinação desejada.
Para o _____________________________________, ou, como são
popularmente chamadas, “bocas” inclinadas, procede-se
inicialmente da mesma forma que o cilindro de bases
paralelas, ou seja, analisa-se o desenho técnico do cilindro e
calcula-se seu diâmetro médio.
Verdadeiro 
Falso
Process

Process

Process

Process

Curvas c

Traçado



https://ava.politecnicabr.com.br/
23/08/2023, 23:27 Atividade Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5456359 4/7
Questão 3
Correto
Atingiu 2,00 de 2,00
Para fabricar um cilindro com encaixe em um tubo de mesmo
diâmetro, são necessários os seguintes procedimentos, exceto:
Escolha uma opção:
a. Traçar a peça plani�cada considerando o perímetro da meia
circunferência
b. Traçar a vista frontal do cilindro e a meia circunferência,
dividindo-a em 6 partes equidistantes
c. Traçar a vista de elevação do cone e uma meia circunferência
com diâmetro médio na parte inferior

d. Fazer os traços longitudinais e transversais e traçar os raios da
curva, que servirá de encaixe no cilindro plani�cado
e. Calcular o diâmetro médio do cilindro 

https://ava.politecnicabr.com.br/
23/08/2023, 23:27 Atividade Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5456359 5/7
Questão 4
Correto
Atingiu 2,00 de 2,00
Plani�caremos um de seus lados, e a plani�cação dos demais
componentes é obtida com o mesmo procedimento. Marque a
alternativa incorreta:
Escolha uma opção:
a. Dividir a parte inferior do cilindro em 7 partes, considerando a
trajetória de linhas originadas da divisão da meia circunferência.
b. Na parte superior do cilindro que será plani�cado, traçar uma
meia circunferência e dividi-la em 7 partes equidistantes
c. Traçar a vista plani�cada do cilindro com as plani�cações
superior e inferior.
d. Analisar o desenho da elevação da intersecção e utilizar um
dos lados para gerar a plani�cação.
e. Traçar as curvas do contorno. 


https://ava.politecnicabr.com.br/
23/08/2023, 23:27 Atividade Aula 03
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5456359 6/7
Questão 5
Correto
Atingiu 2,00 de 2,00
Várias peças da caldeiraria utilizam a geometria do cone em sua
construção. Para a plani�cação do cone, são necessários os
seguintes procedimentos:
Escolha uma opção:
a. Dividir a meia circunferência com a do cone, em 7 partes
iguais
b. Traçar a plani�cação do cone, iniciando com o segmento de
reta com a mesma medida da diagonal do cone (A 7)
c. Traçar a vista de elevação do cone e uma meia circunferência
com diâmetro médio na parte inferior
d. Traçar o arco considerando o comprimento da circunferência
da base do cone e dividir pelo mesmo número de divisões da
circunferência
e. Todas as alternativas correspondem.  
