Laboratório de Instalações Elétricas
Aluno (a): ISRAEL FERREIRA PINTO
Data:02/07/ 2023.
Avaliação Pesquisa/Prática
NOTA:
INSTRUÇÕES:
· Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· As respostas devem ser digitadas abaixo de cada pergunta.
· Ao terminar, grave o arquivo com o nome Avaliação Pesquisa/Prática.
· Envio o arquivo pelo sistema.

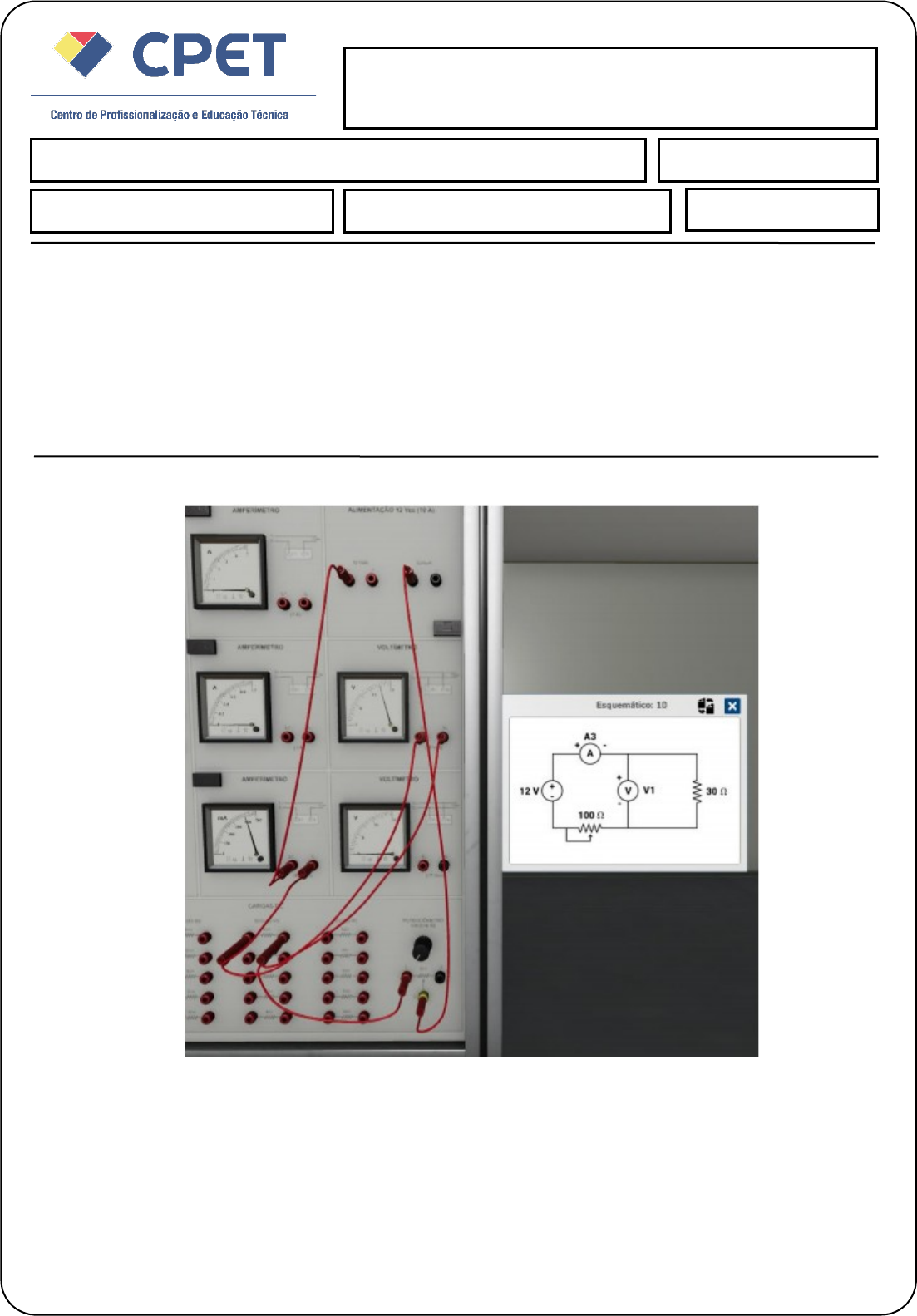

1. Monte o circuito do esquemático 10 utilizando o amperímetro selecionado.
Verifique se o circuito que você montou é igual ao circuito acima. Neste experimento você vai variar a posição do potenciômetro 10 vezes, para cada variação, preencha uma linha da tabela abaixo com os valores obtidos no amperímetro e no voltímetro.
	V
	I
	3
	95
	3,5
	115
	4
	125
	4,5
	145
	5
	165
	6
	195
	7
	230
	8
	260
	9
	300
	12
	400
Utilize os dados da tabela acima para construir o gráfico entre tensão e corrente sobre o resistor de 30 ɏ.
O gráfico construído possui comportamento linear?
O Gráfico construído possui comportamento linear.
Qual deve ser o coeficiente angular da reta deste gráfico?
O coeficiente angular da reta é igual a 30
