1

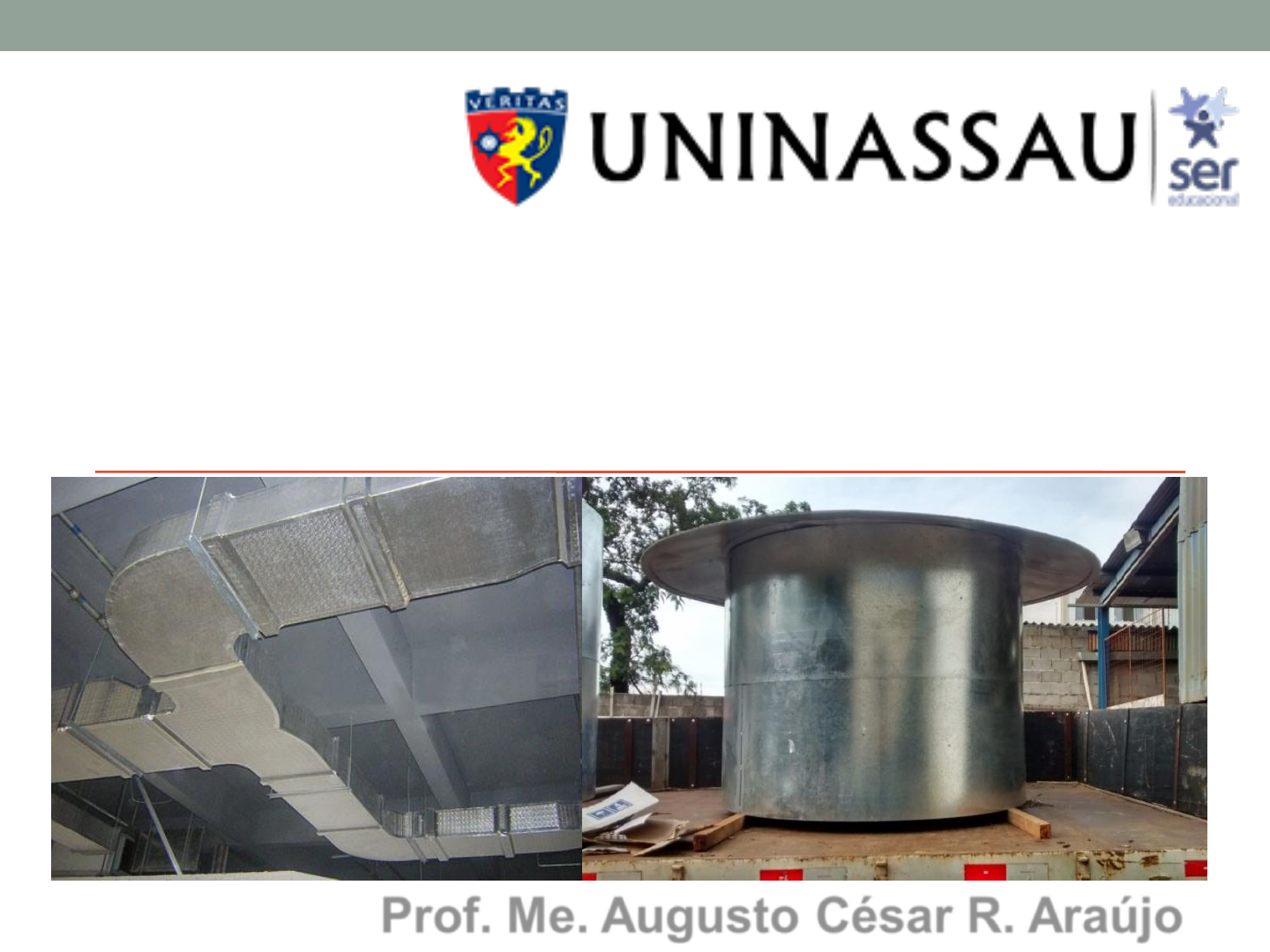

Prof. Me. Augusto César R. Araújo
UNIDADE 01 –DUTOS DE
VENTILAÇÃO - DIMENSIONAMENTO
2
 DISTRIBUIÇÃO DE AR E REDE DE DUTOS
 SISTEMAS DE VENTILAÇÃO
 MÉTODOS DE DIMENSIONAMENTO
 CHAPAS PARA CONSTRUÇÃO DE DUTOS
 DIMENSIONAMENTO DE REDE DE DUTOS
UNIDADE 01 –DUTOS DE
VENTILAÇÃO - DIMENSIONAMENTO
3
DISTRIBUIÇÃO DE AR E
REDE DE DUTOS
DISTRIBUIÇÃO DE AR E REDE DE DUTOS
 A distribuição do ar é realizada através de tubulações
que tem por finalidade transportar o ar do equipamento
(ventilador) até o espaço a ser condicionado;
 As tubulações geralmente fabricadas em chapas
metálicas e denominadas de sistema de dutos ou rede de
dutos;
 É parte fundamental de projeto para lojas, shoppings,
indústria ou mesmo residências;
4
DISTRIBUIÇÃO DE AR E REDE DE DUTOS
 O projeto mais simples resulta de um ventilador com sua
saída conectada a um trecho de duto e uma grelha localizada
na extremidade de saída do duto.
 O duto deve possuir o mínimo de curvas e mudanças de
seção;
 Elementos e restrições constituem resistência a ser
adicionada ao sistema, que impacta na determinação do
tamanho e potência do ventilador e respectivo motor elétrico
 Elementos e restrições: cotovelos, curvas, reduções de seção,
registros, venezianas;
5
DISTRIBUIÇÃO DE AR E REDE DE DUTOS
6
7
SISTEMAS DE
VENTILAÇÃO
SISTEMAS DE VENTILAÇÃO
 ASHRAE, 2001
Ventilação é o processo de retirar ou fornecer ar por meios
naturais ou mecânicos para um recinto fechado, sendo esse
ar tratado ou não;
 NBR 16401, 2008
Ventilação é o simples processo de renovação do ar de um
recinto.
8
SISTEMAS DE VENTILAÇÃO
 Como a ventilação é tratada para conforto humano seu
objetivo é assegurar as condições mínimas de
salubridade e saúde de seus ocupantes, bem como o
controle da pureza e das característica do ar em um
recinto fechado;
 Um sistema de ventilação bem projetado minimiza
custos de investimento e operação, distribui o gás de
acordo com as especificações para vários ambientes ao
qual está conectado, opera com perda de carga reduzida
e não gera ruído intenso e prejudicial a saúde dos
indivíduos que habitam sua área de atuação.
9
SISTEMAS DE VENTILAÇÃO
 Ventilação natural
 Ventilação geral diluidora
 Sistema de exaustão (geral)
 Sistema de exaustão (localizada)
 Sistema de renovação de ar associada a sistema de ar
condicionado
10
SISTEMAS DE VENTILAÇÃO
 Ventilação natural
 É o movimento do ar num ambiente provocado pelos
agentes físicos pressão dinâmica e/ou temperatura,
podendo ser controlado por meio de aberturas no teto,
nas laterais e no piso;
 Infiltração é movimentado de ar provocado pelos
mesmos agentes físicos entretanto não é controlado.
11
SISTEMAS DE VENTILAÇÃO
 Ventilação natural
 O fluxo de ar que entra e sai de um edifício depende da
diferença de pressão entre as partes interna e externa e
da resistência ao fluxo fornecido pelas aberturas;
 Efeito chaminé - efeito da diferença de pressão
causados pela diferença de densidade do ar fora e dentro
do edifício.
12
SISTEMAS DE VENTILAÇÃO
 Ventilação natural
13
SISTEMAS DE VENTILAÇÃO
 Ventilação geral diluidora
 É um sistema utilizado para controlar os níveis de
contaminantes, insuflando o ar do ambiente externo com
vazão suficiente para manter os poluentes a níveis
aceitáveis;
 Não interfere com as operações e processos industriais;
 Apresenta custo de instalação relativamente baixo
14
SISTEMAS DE VENTILAÇÃO
 Ventilação geral diluidora
 Objetiva a proteção e segurança a saúde do trabalhador;
 Conforto e eficiência do trabalhador pela manutenção da
temperatura e umidade do ar ambiente.
 Proteção de materiais ou equipamentos, mantendo as
condições atmosféricas adequadas;
15
SISTEMAS DE VENTILAÇÃO
 Ventilação geral diluidora
 O poluente gerado deve ser possível de ser diluído em
uma adequada quantidade de volume de ar;
 A toxicidade do poluente deve ser baixa;
 O poluente deve ser gerado em quantidade uniforme;
16
SISTEMAS DE VENTILAÇÃO
 Sistema de exaustão (geral)
 Sistema utilizado normalmente para controle térmico ou
remoção de contaminantes gerados no ambiente com
grandes quantidade de ar;
 Deve ser levado em consideração o enclausuramento de
operações ou processos, a direção do fluxo de ar, entre
outros fatores para uma boa captação e exaustão dos
poluentes.
17
SISTEMAS DE VENTILAÇÃO
 Sistema de exaustão (localizada)
 Sistema utilizado para remoção de poluentes prejudiciais
à saúde humana;
 Remove poluentes diretamente da sua origem e é
composto basicamente pelo captor, sistema de dutos,
purificador de ar e ventilador;
 Influi no bem estar, na eficiência e na segurança do
trabalhador
18
SISTEMAS DE VENTILAÇÃO
 Sistema de exaustão (localizada)
 Os poluente emitidos por uma fonte são tratados em um
equipamento de controle de poluentes ( filtros,
lavadores...);
19
SISTEMAS DE VENTILAÇÃO
 Sistema de renovação de ar associada a sistema de ar
condicionado
 Sistema onde ocorre o acréscimo de ar de boa qualidade
ao ar de retorno para manter os poluentes em níveis
aceitáveis;
 A taxa de renovação do ar ou número de trocas de ar é o
número de vezes que o volume de ar desse ambiente é
trocado por unidade de tempo.
20
SISTEMAS DE VENTILAÇÃO
 Sistema de renovação de ar associada a sistema de ar
condicionado
21
SISTEMAS DE VENTILAÇÃO
 Sistema de renovação de ar associada a sistema de ar
condicionado
22
SISTEMAS DE VENTILAÇÃO
 Sistema de renovação de ar associada a sistema de ar
condicionado
23
SISTEMAS DE VENTILAÇÃO
 Sistema de renovação de ar associada a sistema de ar
condicionado
 Se ocorrer presença de fumantes deve ser o dobro da
tabela;
 Trocas de até 8x/h são suficientes para remover
contaminantes emitidos por ocupantes;
24
25
MÉTODOS DE
DIMENSIONAMENTO
MÉTODOS DE DIMENSIONAMENTO
 Para se determinar a forma de dimensionamento, deve-
se realizar um estudo da distribuição de ar em cada
ambiente do sistema, localizando os pontos de
insuflação. Para isso pode ser utilizado 3 métodos:
 Método da recuperação de pressão estática
 Método da velocidade ou método dinâmico
 Métodos de iguais perdas de carga
26
MÉTODOS DE DIMENSIONAMENTO
 Método da recuperação de pressão estática
Método mais complexo onde sua aplicação se justifica em
casos especiais;
Método inadequado para dimensionamento de sistemas
completos de dutos;
Pode ser utilizado para dimensionamento de partes do
sistemas desde que a velocidade exceda 10 m/s.
27
MÉTODOS DE DIMENSIONAMENTO
 Método da recuperação de pressão estática
Seu principio é num sistema de dutos sob ação do ar em
determinadas vazão e velocidade, tendo as seguintes
pressões em jogo:
Pressão estática (Pe) – Pode ser medida aplicando-se um
manômetro de coluna d´agua na extremidade do duto;
Pressão total (Pt) – Pode ser medida aplicando-se um
manômetro no meio do duto.
28
MÉTODOS DE DIMENSIONAMENTO
 Método da recuperação de pressão estática
Pressão devida a velocidade (Pv) é obtida da subtração da
Pressão Total pela Pressão Estática;
Supondo a seção constante de um duto e a vazão de ar
diminuindo ao longo do trecho, verifica-se que Pc decresce e
que Pe cresce;
Esse crescimento é tido como recuperação estática, e ao
selecionar a velocidade do trecho se obtêm um balanceamento
do sistema.
29
MÉTODOS DE DIMENSIONAMENTO
 Método da velocidade ou método dinâmico
Método empírico na qual a velocidade arbitrariamente
fixada no ventilador;
Método usado para pequenos sistemas ou grandes sistemas
com poucos dutos e no máximo cinco ou seis bocas de
insuflamento;
Em instalações convencionais ou de baixa velocidade
inicial este método não é muito eficaz
30
MÉTODOS DE DIMENSIONAMENTO
 Método da velocidade ou método dinâmico
Normalmente a seção do duto considerada crítica é a que
segue a saída do ventilador;
É um método que pode gerar ruído num duto devido ao
aumento da perda de pressão ao longodo duto;
Se utilizado bom senso este método pode ser utilizado por
ser prático e rápido.
31
MÉTODOS DE DIMENSIONAMENTO
 Métodos de iguais perdas de carga
Neste método os dutos são dimensionados para que se tenha
um igual atrito de escoamento;
Neste método é escolhido um caminho ( de uma entrada até
uma saída) chamado de caminho crítico;
Esse caminho crítico depende da intuição e da experiência
do projetista.
32
MÉTODOS DE DIMENSIONAMENTO
 Métodos de iguais perdas de carga
Neste método a perda de carga unitária (J) é definida no
início do dimensionamento;
A pressão total do sistema será a soma perda de pressão
mais as perdas de cargas em acessórios;
Este método é baseado na circulação de ar e perdas em
dutos redondos.
33
MÉTODOS DE DIMENSIONAMENTO
 Métodos de iguais perdas de carga
Se utilizar duto retangular deverá realizar a conversão da bitola
do duto para mesma quantidade de ar circulante e mesmas
perdas;
Em dutos retangulares ocorre uma menor velocidade de ar para
a mesma vazão e mesmas perdas.
Produz melhor resultado que o método da velocidade,
resultando em um sistema de dimensões reduzidas e menor
custo.
34
35
CHAPAS PARA
CONSTRUÇÃO DE DUTOS
CHAPA PARA CONSTRUÇÃO DE DUTOS
 Pode-se utilizar dutos de chapa de:
 Aço galvanizado (Zincado)
 Chapa preta (Ferro)
 Alumínio
36
CHAPA PARA CONSTRUÇÃO DE DUTOS
 Desde que os gases que passe por eles não sejam
corrosivos
 Deve-se respeitar as bitolas de chapas recomendas em
face da dimensão da largura determinada no
dimensionamento de dutos independente do método de
cálculo escolhido
37
CHAPA PARA CONSTRUÇÃO DE DUTOS
38
CHAPA PARA CONSTRUÇÃO DE DUTOS
39
40
DIMENSIONAMENTO DE
REDE DE DUTOS
DIMENSIONAMENTO DE REDE DE DUTOS
 Etapas para dimensionamento de rede de dutos
1) Realizar uma diagrama unifilar
2) Analisar a distribuição de ar em zonas
3) Após o cálculo da carga térmica se obtêm o valor de
vazão da máquina
4) Dividir igualmente a vazão em cada boca de
insuflamento
41
DIMENSIONAMENTO DE REDE DE DUTOS
5) Utilizar a velocidade recomendada na NBR 16401/08
6) Construir a tabela para se obter os dados de dimensão
dos dutos
42
TRECHO VAZÃO
( m³/s)
VELOCIDADE
(m/s)
ÁREA
(m²)
DIMENSÃO ( L X H)
m x m
DIMENSIONAMENTO DE REDE DE DUTOS
7) Realizar a conversão da vazão de cada trecho para m³/s
8) Adicionar a velocidade adotada na NBR na tabela ( v = 4m/s)
9) A área é obtida dividindo a vazão pela área
10) Fixa o valor de altura e a partir da formula de área se obtém
a largura do duto
11) O valor de altura irá diminuindo a cada trecho visando
manter a mesma vazão
12) Converter as medidas do duto para cm x cm
43
DIMENSIONAMENTO DE REDE DE DUTOS
 Etapas para cálculo da massa de chapa a ser utilizada na
rede de dutos RETANGULAR
1) Após realizar o dimensionamento da rede de dutos
2) Calcular o perímetro de cada trecho do duto
3) Calcular a Área total que será o somatório do produto do
comprimento do trecho com o perímetro
44
DIMENSIONAMENTO DE REDE DE DUTOS
4) Após o valor obtido de área total adotar um fator de 1,2
Observação: Fator é utilizado devido a perda de chapas
durante o processo de corte
5) Calcula o volume de chapa pelo produto da área total
pela espessura da chapa
6) Multiplica o valor do volume pela densidade do aço se
obtêm o valor da massa de chapa de aço necessária
45
DIMENSIONAMENTO DE REDE DE DUTOS
 Etapas para cálculo da massa de chapa a ser utilizada na
rede de dutos CIRCULAR
1) Após realizar o dimensionamento da rede de dutos
2) Calcular o diâmetro do duto
3) A partir da área do circulo ( A = π x D² /4) obter o
diâmetro do círculo
4) Calcular o perímetro ( p = π x D)
46
DIMENSIONAMENTO DE REDE DE DUTOS
4) Calcular a área lateral ( Al = per x comp)
5) Após o valor obtido de área total adotar um fator de 1,2
Observação: Fator é utilizado devido a perda de chapas durante
o processo de corte
6) Calcula o volume de chapa pelo produto da área total pela
espessura da chapa
7) Multiplica o valor do volume pela densidade do aço se obtêm
o valor da massa de chapa de aço necessária
47
DIMENSIONAMENTO DE REDE DE DUTOS
1) Um ambiente necessita de uma vazão de ar 9600 m³/h, a
vazão deverá ser distribuída em 5 difusores. Considerando a
densidade do aço 7600kg/m³, espessura da chapa 0,79mm,
mão-de-obra R$ 11,00/kg e material R$6,00/kg. Calcule:
a) Realizar o diagrama unifilar
b) Calcular a rede de dutos ( tamanho dos dutos retangular)
c) Calcular a massa de chapa de aço
d) Calcular o preço da mão-de-obra e de material para
instalação da rede de dutos
48
DIMENSIONAMENTO DE REDE DE DUTOS
2) Um ambiente necessita de uma vazão de ar 2400 m³/h, a
vazão deverá ser distribuída em 4 difusores. Considerando a
densidade do aço 7600kg/m³, espessura da chapa 0,50mm,
mão-de-obra R$ 11,00/kg e material R$6,00/kg. Calcule:
a) Realizar o diagrama unifilar
b) Calcular a rede de dutos ( tamanho dos dutos retangular)
c) Calcular a massa de chapa de aço
d) Calcular o preço da mão-de-obra e de material para
instalação da rede de dutos
49
DIMENSIONAMENTO DE REDE DE DUTOS
3) Um ambiente necessita de uma vazão de ar 2100 m³/h, a
vazão deverá ser distribuída em 3 difusores. Considerando a
densidade do aço 7600kg/m³, espessura da chapa 0,50mm,
mão-de-obra R$ 11,00/kg e material R$6,00/kg. Calcule:
a) Realizar o diagrama unifilar
b) Calcular a rede de dutos ( tamanho dos dutos circular)
c) Calcular a massa de chapa de aço
d) Calcular o preço da mão-de-obra e de material para
instalação da rede de dutos
50
