NR–13 VASOS DE PRESSÃO
Portaria Nº 915, 30 de julho de 2019
COMPRESSOR DE AR COMPRIMIDO
1
2
OBJETIVO
O objetivo desse treinamento é buscar as melhores
práticas na operação para os Compressores de Ar
utilizados pelos colaboradores da Unesul.
Definindo regras claras para seu uso e informando
os riscos buscando uma ação prevencionista.
3
COMPRESSOR
 São máquinas destinadas a elevar a pressão de
um certo volume de ar, admitido nas condições
atmosféricas, até uma determinada pressão,
exigida na execução dos trabalhos realizados pelo
ar comprimido.
4
 Na mecânica, no centro automotivo, nos
postos de combustível, na pintura residencial e
predial, no dentista, na indústria e até mesmo
em sua casa? Sim, os compressores de ar estão
em nosso dia a dia através dos diversos setores
e são essenciais para nossa vida!
Onde o compressor de ar é utilizado?
5
6
Compressor: é um equipamento industrial
concebido para aumentar a pressão de um fluido em
estado gasoso (ar, vapor de água, hidrogênio, etc).
O tipo de compressor a ser empregado é função da
pressão de trabalho e volume. Basicamente,
existem dois processos de compressão de ar
utilizados em compressores:
•Processo de redução de volume -compressores
volumétricos;
•Processo de aceleração de massa (fluxo) -
compressores dinâmicos.
COMPRESSOR
7
Ar comprimido
8
Ar comprimido
 A compressão de ar em um reservatório ou
tubulação é função dos compressores de ar. Este
tipo de máquina deve ser selecionada de acordo
com a exigência do equipamento que utiliza o ar
comprimido produzido, pois este pode conter uma
série de impurezas tais como, poeira, poeira,
ferrugem, partículas sólidas, água ou mesmo óleo.
 Por exemplo: ar em ambientes cirúrgico e
odontológico deve ser limpo; ar para setor de pintura
deve ser seco, sem óleo e limpo; ar para máquinas que
utilizam acionamentos pneumáticos isentos de sólidos e
umidade.
9
Ar comprimido
As vantagens do uso do ar comprimido
• Utilização universal: para utilização nos mais variados setores
de fábricas, na usinagem, montagem, pintura ou mesmo em
máquinas;
• Ecológica: limpa pois utiliza o próprio ar como energia;
• Segurança: o ar não combustível, portanto sem risco de
incêndio;
• Não sofre influência da temperatura: gerado independente da
temperatura ambiente;
• Armazenável: com os pulmões de ar pequenas e grandes
quantidades estão rapidamente disponíveis;
• Reação rápida: rápida inversão liga/desliga;
• Ajuste contínuo: pequenos ajustes na pressão do ar;
• Sem retorno: instalação em sentido único ou mesmo em
método circular.
10
Ar comprimido
As desvantagens do uso do ar comprimido
• Limitação de pressão: economicamente viável até
aproximadamente 6 bar;
• Manutenção: a necessidade de remoção constante de água
condensada e impurezas presentes no sistema de ar
comprimido;
• Vazamentos: vazamentos do sistema de ar comprimido tem
altos custos para a empresa;
• Ruído: pelo trabalho constante do motor do compressor e das
válvulas de alívio de ar. É necessário um isolamento acústico
para estas partes;
• Custo da energia: a produção do ar comprimido é superior ao
da energia elétrica.
11
Propriedade Física do Ar
 Compressibilidade
O ar permite reduzir o seu volume quando
sujeito à ação de uma força exterior.
12
 Elasticidade
Propriedade que possibilita ao ar voltar ao
seu volume inicial uma vez extinto o efeito
(força) responsável pela redução do volume.
Propriedade Física do Ar
13
 Difusibilidade
Propriedade do ar que lhe permite misturar-se
homogeneamente com qualquer meio gasoso
que não esteja saturado.
Propriedade Física do Ar
14
Propriedade Física do Ar
 Expansibilidade
Propriedade do ar que lhe possibilita ocupar
totalmente o volume de qualquer recipiente,
adquirindo o seu formato.
15
Peso do Ar
Como toda matéria concreta, o ar tem peso.
 Experiência 1: dois balões idênticos,
hermeticamente fechados, contendo ar com a
mesma pressão e temperatura.
16
Peso do Ar
 De um dos balões, retira-se o ar através
de uma bomba de vácuo.
17
Peso do Ar
 Um litro de ar, a 0°C e ao nível do mar, pesa
1,293 x 10-3 kgf.
18
Peso do Ar
O Ar Quente é Mais
Leve que o Ar Frio
19
Pressão Atmosférica
 Sabemos que o ar tem peso, portanto,
vivemos sob esse peso.
20
Pressão Atmosférica
 A pressão atmosférica varia proporcionalmente
à altitude considerada. Esta variação pode ser
notada.
21
Pressão Atmosférica
 Variação da pressão atmosférica com relação a
altitude.
22
Medição da Pressão Atmosférica
 Torricelli, o inventor do
barômetro, mostrou que a
pressão atmosférica pode ser
medida por uma coluna de
mercúrio.
 Enchendo-se um tubo com
mercúrio e invertendo-o em
uma cuba cheia com mercúrio,
ele descobriu que a atmosfera
padrão, ao nível do mar,
suporta uma coluna de mercúrio
de 760 mm de altura.
23
Medição da Pressão Atmosférica
No S.I.
F - Newton (Força)
P - Newton/m2 (Pressão)
A - m2 (Área)
No MKS
F - kgf (Força)
P - kgf/cm2 (Pressão)
A - cm2 (Área)
Temos que: 1 kgf = 9,8 N
24
Ar comprimido
Instalações
 Apesar de ser responsável ativo na produção de
uma empresa, nem sempre estas instalações do ar
comprimido recebem os cuidados necessários e à
partir deste ponto passam a ser uma fonte de
desperdícios.
 Um sistema de ar comprimido projetado
corretamente proporcionará, além da minimização
do custo da energia produzida, um trabalho mais
eficiente das máquinas e equipamentos a ele
ligados.
25
Instalações – Redes de distribuição de ar comprimido
As redes de distribuição de ar podem ser construídas de
formas distintas, dependendo da empresa, existindo
basicamente três variações:
• Sistema fechado ou anel:
permite que o ar
comprimido seja fornecido
em dois acessos,
minimizando a queda de
pressão quando o
consumo do ar aumentar
repentinamente. Facilita
ainda a produção, pois em
caso de manutenções o ar
continua sendo fornecido
por pelo menos um
sentido de fornecimento.
Ar comprimido
26
• Sistemas em aberto ou em linha: o fornecimento do ar
comprimido se dá somente por uma das extremidades. Este
método prioriza os equipamentos que estão ligados no ponto
mais próximo ao compressor e eventualmente em um pico de
utilização de ar, pode diminuir consideravelmente o
fornecimento de ar para a extremidade final.
• Sistema combinado (fechado e em linha): outra alternativa é a
mistura dos dois sistemas anteriores, como por exemplo uma
aplicação da construção da fábrica que não foi abrangida pelo
sistema fechado instalado.
Instalações – Redes de distribuição de ar comprimido
Ar comprimido
27
Esquema operacional de um sistema de ar comprimido
Ar comprimido
28
Ar comprimido
Instalações – Acessórios
• Filtros: para eliminação das partículas que
contaminam o ar comprimido (poeiras, umidade
e óleo);
• Filtro coalescente: objetiva a retirada do óleo
contido no ar comprimido. A coalescência se
baseia na coleta de partículas em suspensão nos
gases, por intermédio da coesão entre elas,
formando macro partículas que são mais fáceis
de se captar;
• Manômetros ou reguladores de pressão: vários
trabalhos são realizados a uma pressão menor
que a da linha de ar comprimido. Para isso se
usam os manômetros para ajustar a pressão a
um nível ideal.
29
Ar comprimido
Instalações – Acessórios
• Lubrificadores: quando se usa o ar
para acionar motores, cilindros,
válvulas e outros é necessário instalar
um lubrificador. Os lubrificantes
reduzem o atrito, basicamente
consiste em um depósito de óleo
projetado de maneira que, quando o
ar circula por ele, uma quantidade de
óleo é vaporizada. O óleo conduzido
pela corrente de ar lubrifica as partes
móveis do equipamento alimentado.
30
Ar comprimido
Instalações – Acessórios
• Purgadores: eliminador
automático da água que
se acumula nas diferentes
partes da instalação de ar
comprimido. O tipo de
eliminador de boiaabre-se
de forma automática para
descarregar a água,
fechando-se logo após a
sua eliminação.
31
Ar comprimido
Instalações – Acessórios
• Mangueiras: ferramentas pneumáticas e outros
dispositivos acionados a ar comprimido são em
geral ligados à rede de ar através de mangueiras.
Essas mangueiras devem ser leves, flexíveis,
suportar a pressão do ar e resistir as intempéries. É
formada por uma camada externa de borracha,
uma camada intermediária de lona e uma camada
interna bastante lisa afim de apresentar a mínima
resistência possível para o ar. Mangueiras de 1” ou
mais devem preferencialmente ser fixadas no solo.
32
Ar comprimido
 Numa tubulação
de ar comprimido
deve-se levar em
consideração a
distância que o ar
percorre para então
ser utilizado.
Quanto maior a
distância maior
deve ser o diâmetro
da tubulação para
que se tenha a
mesma vazão de
ar.
Instalações – Diâmetro recomendados as tubulações
PCM (pés cúbicos por minuto). Ele equivale em média 28 litros de ar por minuto.
33
Ar comprimido
Unidades e equivalências
 Na tabela ao lado mostra-se
algumas unidades de força sobre
área utilizadas em sistemas de ar
comprimido. As unidades variam
de acordo com o fabricante,
porém independente de qual a
unidade de pressão utilizada, a
referência é sempre a máquina
ou equipamento. Este
equipamento deve ter o volume
e pressão de ar necessário para
o seu bom funcionamento. Cabe
ao operador calcular e converter
estas unidade para que este
requisito seja atendido.
34
Ar comprimido
Instalações – Problemas frequentes
• Compressor subdimensionado para as necessidades da
empresa, consequentemente baixa a pressão e pouca
vazão de ar comprimido;
• Pulmão de ar subdimensionado para o volume de ar
utilizado na empresa apresentando variações de pressão
do ar comprimido;
• Rede de distribuição de ar não apresenta nenhum
desnível no sentido dos purgadores e separadores de
umidade, fazendo com que toda a umidade contida na
rede siga para os equipamentos pneumáticos;
• Filtros de ar em número reduzido ou mesmo
inadequados para a rede de ar comprimido.
35
Ar comprimido
Instalações – Problemas frequentes - vazamentos
Vazamentos em sistemas de ar comprimido são frequentes. Vale
ressaltar que o ar comprimido é uma energia que tem custos
altos de produção. Todo o ar que escapa de um sistema é
reposto (tem portanto os custos de nova compressão), por isso
deve-se observar atentamente o sistema para eliminar este tipo
de problema, para evitar estes prejuízos.
36
Conceito de Tratamento de Ar Comprimido
 O tratamento correto de ar comprimido gera como
por principais benefícios:
* O Aumento a produtividade;
* A diminuição dos custos de manutenção;
* O aumento da vida útil de máquinas e
dispositivos pneumáticos;
* Proteção das ferramentas pneumáticas;
*Precisão nos equipamentos de medição e
instrumentação;
* Obtenção de ar isento de óleo, água e
particulado.
37
 * A estação de compressores deve ser montada
dentro de um ambiente fechado;
* O ambiente deve apresentar isolamento acústico;
* O ambiente deve ter boa ventilação;
* O ar sugado deve ser fresco, seco e livre de poeira.
Montagem de uma estação de
Compressor de ar comprimido
38
LOCALIZAÇÃO DO COMPRESSOR
 O compressor de ar deve manter um afastamento mínimo de
80 cm das paredes e o teto uma altura mínima de 2,5 metros,
para de garantir uma boa ventilação e facilitar as manutenções
preventivas, a área total da sala de compressor de ar deve 5
vezes maior que a área ocupada pelo compressor.
O barulho do compressor
varia de 74 a 85 dB,
dependendo do modelo.
Necessitando quem
acessa o local utilizar o
protetor auricular.
Devem ser alojados o
compressor de ar sobre
amortecedores de
vibração, os pés de
borracha
39

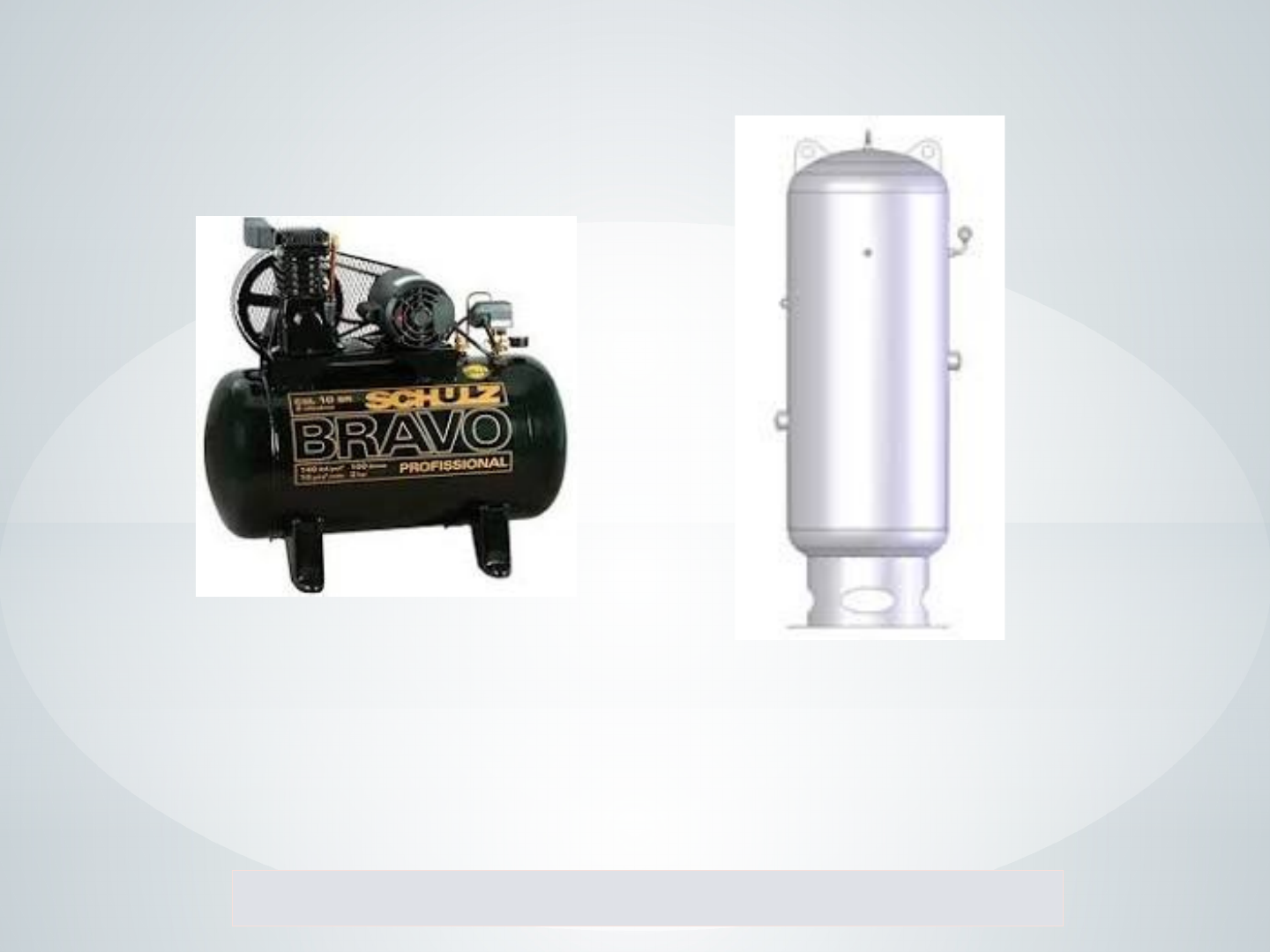

Instalação do Ar Comprimido
Produção do ar comprimido com pressão
de trabalho desejada.COMPRESSOR
RESERVATÓRIO
DE
AR COMPRIMIDO
Armazena o ar comprimido.
Ajuda a preparar o ar comprimido.
Estabiliza e nivela oscilações da rede
durante o consumo do ar comprimido.
Separa a umidade do ar comprimido em
forma de água.
40
Em que:
1.Pressostato;
2.Válvula de retenção;
3.Válvula de Segurança (abre: 10%
acima da pressão máxima de
operação);
4.Flange de Controle;
5.Manômetro;
6.Válvula de bloqueio de esfera;
7.Dreno de condensado;
8.Base para conexões;
9.Abertura de inspeção;
10.Mangueira flexível de alta
pressão.
Reservatório de Ar Comprimido
41
Armazenamento de Ar Comprimido
42
CLASSIFICAÇÃO DOS VASOS DE PRESSÃO
São duas as classificações fundamentais para os princípios
de trabalho:
Deslocamento Positivo:
 - Baseia-se fundamentalmente na redução de volume.
Deslocamento Dinâmico:
- A elevação da pressão é obtida por meio de conversão de
energia cinética em energia de pressão, durante a
passagem do ar através do compressor.
43
Classificação
44

Os compressores de pistão são comumente
aplicados para pequenas vazões (até 100 m³/h).
Os compressores de parafuso são mais indicados
para pequenas, médias e grandes vazões (50
m³/h a 2000 m³/h).
Os compressores centrífugos são mais indicados
para vazões grandes e muito grandes (> 1500
m³/h).
45
46
47
CUSTO TOTAL ENTRE COMPRESSORES
DE PISTÃO E DE PARAFUSOS
48
49
Nos compressores volumétricos, estáticos ou de
deslocamento positivo, a elevação de pressão é
conseguida com a redução do volume ocupado
pelo gás
Compressores Volumétricos
50
Compressor de Pistão
Utiliza-se de um sistema biela-manivela para
converter o movimento rotativo de um eixo em
um movimento translacional de um pistão ou
êmbolo.
Compressores Volumétricos
51
Compressores Volumétricos
Compressor de Pistão
 Este tipo de compressor tem somente
uma câmara de compressão aspirando o ar
do meio e comprimindo-o em um
reservatório pela simples movimentação
vertical de um pistão. Variações deste
modelo se repetem o processo para se
obter pressões maiores.
52
53
Compressores Volumétricos
Compressor de Pistão
 Os compressores de um
único estágio produzem
aproximadamente uma pressão
de 8 bar. Quando há
necessidade de pressões mais
altas, recorre-se a
compressores de dois (15 bar)
ou mais estágios (acima de 15
bar).
Êmbolo de 1 estágio
Êmbolo de dois estágios com
refrigeração intermediária
54
Compressores Volumétricos
Compressor de Pistão
Simples ação: obtêm a
compressão do ar somente
quando o êmbolo realiza seu
movimento ascendente.
Compressores Volumétricos
Dupla ação: possibilitam a
compressão do ar em ambos os
sentidos de deslocamento do
êmbolo.
55
Deslocamento Positivo:
 - Baseia-se fundamentalmente na redução de volume.
CLASSIFICAÇÃO DO VASO DE PRESSÃO
Ar Comprimido
56
57
DESCRIÇÃO DOS COMPONENTES
58
DESCRIÇÃO DOS COMPONENTES
59
A umidade que se acumula no
vaso de pressão (reservatório de
ar) é prejudicial à sua vida útil
pois ela causa ferrugem nas
paredes internas do vaso de
pressão, como a ferrugem
progride de dentro para fora só
a notamos quando surge um
furo no reservatório de ar e
neste caso, por questões de
segurança é preciso descartar o
reservatório, mesmo que
externamente esteja com uma
boa aparência.
Qual a importância de se retirar a água do
compressor de ar?
60
Quais são os riscos do ar comprimido?
Apesar das vantagens que o ar comprimido oferece, é
necessário manuseá-lo com muito cuidado e cautela. Ele
apresenta vários perigos se não forem tomadas as precauções
adequadas.
 Riscos para a pele;
 Riscos para órgãos internos e externos;
 Riscos de choque e explosão.
61
CUIDADOS DE ACORDO COM COMPRESSORES SCHULZ
62
CUIDADOS DE ACORDO COM COMPRESSORES SCHULZ
63
CUIDADOS DE ACORDO COM COMPRESSORES SCHULZ
64
CUIDADOS DE ACORDO COM COMPRESSORES SCHULZ
65
Protetor auricular e óculos translúcido
O compressor de ar é um aparelho que provoca barulho. O ouvido
humano não está preparado para suportar ruídos acima de 85
decibéis.Se isso ocorrer por tempo mais prolongado, pode
ocasionar danos irreversíveis na audição. Como também as
partículas do ar podem ser projetado aos olhos e estes devem ser
protegidos.
EPIs Necessários para operação
66
Instruções Gerais de Segurança
 Ler atentamente todas as instruções de funcionamento, os
conselhos para a segurança e os avisos do Manual de Instruções,
quando este possuir.
• Nunca utilizar o compressor de modo impróprio, mas
somente no modo aconselhado pelo Fabricante, a menos que
se tenha a absoluta certeza de que não possa ser perigoso,
nem para o utilizador, nem para as pessoas que se encontrem
nas proximidades.
• A utilização imprópria e a manutenção deficiente deste
compressor podem provocar lesões físicas irreversíveis.
• Nunca pôr as mãos, dedos ou outras partes do corpo nas
partes do compressor em movimento.
• Realizar a manutenção devida somente com o equipamento
desenergizado e devidamente sinalizado.
• Nunca usar o compressor sem que todas as proteções estejam
perfeitamente montadas no seu próprio lugar, conforme
instruções do fabricante.
67
Instruções Gerais de Segurança
• Se a manutenção ou o serviço exigem a remoção destas
proteções, assegurar-se que, antes de usar novamente o
compressor, as proteções estão bem fixadas no seu lugar.
• Quando o compressor não é utilizado (neste caso os da
categoria móveis) deve ser guardado num local seco e
protegido dos agentes atmosféricos.
• Manter limpa a zona de trabalho e libertar a área de
ferramentas que não forem necessárias.
• Manter a área de trabalho bem arejada.
• Não usar o compressor na presença de líquidos inflamáveis ou
gás – o compressor pode provocar faíscas durante o
funcionamento.
• A limpeza dos componentes poderá ser feita com substâncias
químicas desde que aguarde o tempo suficiente para
evaporação antes do seu funcionamento.
• Não usar o compressor em situações onde se possam
encontrar tintas, gasolinas, substâncias químicas, colas e
qualquer outro material combustível ou explosivo.
68
Instruções Gerais de Segurança
• Não usar roupas volumosas ou joias, pois estas podem ser
agarradas pelas partes em funcionamento.
• O compressor nunca deve ser usado quando se estão sob o
efeito de álcool, drogas ou medicamentos que possam
provocar sonolência.
• Antes de utilizar novamente o compressor, se uma proteção
ou outras partes estiverem danificadas, devem ser
controladas atentamente para verificar se podem funcionar
como previsto em segurança.
• Utilizar o compressor exclusivamente para as aplicações
especificadas no manual de instruções, se caso não tiver
procurar qual o fabricante e entrar em contato para maiores
esclarecimentos, nunca deverão manusear sem o
conhecimento específico.
• A área do compressor deverá ser sinalizada ou alguns casos
a criação da casa dos compressores para evitar presença não
autorizada.
69
Instruções Gerais de Segurança
• Não deixar pessoas não autorizadas que não conheçam o
seu funcionamento utilizar o compressor.
• Nunca usar o compressor se este estiver defeituoso.
• Se o compressor trabalha emitindo ruídos estranhos, com
vibrações excessivas, ou apresenta-se defeituoso, desligá-lo
imediatamente e verificar o funcionamento.
• Não modificar o compressor – uma modificação não
autorizada pode reduzir as capacidades do compressor,
pode também ser a causa de graves acidentes para as
pessoas que não tenham conhecimentos técnicos
suficientes para efetuar essas modificações.
• Para evitar queimaduras, não tocar nos tubos, no motor e
em todas as partes quentes.
13.1 Introdução
13.1.1 Esta Norma Regulamentadora - NR estabelece requisitos
mínimos para gestão da integridade estrutural de caldeiras a vapor,
vasos de pressão e suas tubulações de interligação nos aspectos
relacionados à instalação, inspeção, operação e manutenção, visando
à segurança e à saúde dos trabalhadores.
Integridade estrutural – conjunto de propriedades e características físicas necessárias para que um
equipamento ou item desempenhe com segurança e eficiência as funções para as quais foi
projetado.
13.1.2 O empregador é o responsável pela adoção das medidas
determinadas nesta NR.
70
NORMA REGULAMENTADORA 13
b) vasos de pressão cujo produto P.V seja superior a 8 (oito), onde P é a
pressão máxima de operação em kPa , em módulo, e V o seu volume
interno em m3;
• 1,0 kgf/cm² = 98,07 kPa
Equipamento: Reservatório de ar
• Volume: 2,0 m³
• PMO: 8,0 kgf/cm² => 784,5 kPa
• P.V = 1569 >> 8
71
13.2 Campo de Aplicação
13.5. VASOS DE PRESSÃO
13.5.1 Disposições Gerais
 13.5.1.1 Vasos de pressão são equipamentos que contêm fluídos
sob pressão interna ou externa, diferentemente da atmosférica.
72
13.5.1.2 Para efeito desta NR, os vasos de pressão são classificados em
categorias segundo a classe de fluido e o potencial de risco.
a) os fluidos contidos nos vasos de pressão são classificados conforme descrito a
seguir:
CLASSE “A”:
- Fluidos inflamáveis - combustível com temperatura superior ou igual a
200ºC;
- Fluidos tóxicos com limite de tolerância igual ou inferior a 20 ppm; -
Hidrogênio;
- Acetileno.
CLASSE "B”:
- Fluidos combustíveis com temperatura inferior a 200°C;
- Fluidos tóxicos com limite de tolerância superior a 20 ppm.
CLASSE “C”:
-Vapor de água, gases asfixiantes simples ou ar comprimido.
CLASSE “D":
- Água ou outros fluidos não enquadrados nas classes “A”, “B” ou "C", com
temperatura superior a 50°C.
b) quando se tratar de mistura, deve ser considerado para fins de classificação o
fluido que apresentar maior risco aos trabalhadores e instalações, considerando-
se sua toxicidade, inflamabilidade e concentração.
73
GRUPO 1 – PV >a 100
GRUPO 2 – 100 < PV >30
GRUPO 3 – 30 < PV >2,5
GRUPO 4 – 2,5 < PV >1
GRUPO 5 – PV < 1
c) os vasos de pressão são classificados em grupos de potencial de risco
em função do produto P.V, onde P é a pressão máxima de operação em
MPa, em módulo, e V o seu volume em m³, conforme segue:
74
Notas:
a) Considerar volume em m³ e pressão em MPa;
b) Considerar 1 MPa correspondente a 10,197
kgf/cm².
d) a tabela a seguir classifica os vasos de pressão em categorias de
acordo com os grupos de potencial de risco e a classe de fluido
contido.
75
76
 Um Compressor Atlas Copco com volume interno de 475 litros e
pressão máxima de operação de 14,3 kgf/cm². Determine a categoria
do vaso de pressão do compressor .
P.M.O.= 14,3 kgf/cm²
Volume = 475 litros
Categoria = ?
1 Mpa = 10,197 kgf/cm²
 P = 14,3 = 1,402 MPa
10,197
1 m³ = 1.000 litros
 V = 475 = 0,475 m³
1.000
Produto = ar comprimido = fluido “classe C“
P.V = 1,402 x 0,475 = 0,665
Portanto grupo de potencial de risco = 5 e fluído de classe “ C “.
Entrando na tabela determinamos que o vaso é categoria V.
77
Categoria de Vasos de Pressão –
Compressor de ar (Unisinos)
13.5. VASOS DE PRESSÃO
13.5.1.3. Os vasos de pressão devem ser dotados dos seguintes itens:
a) válvula ou outro dispositivo de segurança com pressão de abertura
ajustada em valor igual ou inferior à PMTA, instalado diretamente
no vaso ou no sistema que o inclui, considerados os requisitos do
código de projeto relativos a aberturas escalonadas e
tolerâncias de calibração;
78
b) vasos de pressão submetidos a vácuo devem ser dotados de
dispositivos de segurança ou outros meios previstos no projeto; se
também submetidos à pressão positiva devem atender à alínea “a”
deste subitem;
c) sistema de segurança que defina formalmente o(s) meio(s) para
evitar o bloqueio inadvertido de dispositivos de segurança (Dispositivo
Contra Bloqueio Inadvertido DCBI),sendo que, na inexistência de tal
sistema formalmente definido, deve ser utilizado no mínimo um
dispositivo físico associado à sinalização de advertência;
79
d) instrumento que indique a pressão de operação, instalado
diretamente no vaso ou no sistema que o contenha.
“Os instrumentos paraindicação de pressão, por exemplo, manômetros,
poderão ter mostrador analógico ou digital, e a instalação dos mesmos
poderá ser feita no próprio vaso ou em sala de controle apropriada”.
80
13.5.1.4 Todo vaso de pressão deve ter afixado em seu corpo, em local
de fácil acesso e bem visível, placa de identificação indelével com, no
mínimo, as seguintes informações:
a) fabricante;
b) número de identificação;
c) ano de fabricação;
d) pressão máxima de trabalho admissível;
e) pressão de teste hidrostático de fabricação;
f) código de projeto e ano de edição.
81
82
13.5.1.5 Além da placa de identificação, deve constar, em local visível,
a categoria do vaso, conforme item 13.5.1.2, e seu número ou código de
identificação.
83
13.5.1.6. Todo vaso de pressão deve possuir, no estabelecimento
onde estiver instalada, a seguinte documentação devidamente
atualizada:
a) Prontuário do vaso de pressão a ser fornecido
 pelo fabricante, contendo as seguintes informações:
 - código de projeto e ano de edição;
 - especificação dos materiais;
 - procedimentos utilizados na fabricação, montagem e inspeção final;
 - metodologia para estabelecimento da PMTA;
 - conjunto de desenhos e demais dados necessários para o monitoramento

 da sua vida útil;
 - pressão máxima de operação;
 - registros documentais do teste hidrostático;
 - características funcionais, atualizadas pelo empregador sempre que
 alterada as originais;
 - dados dos dispositivos de segurança, atualizados pelo empregador
 sempre que alterados os originais;
 - ano de fabricação;
 - categoria do vaso, atualizada pelo empregador sempre que alterada a
 original. 84
85
b) Registro de Segurança em conformidade com o item 13.5.1.8;
c) Projeto de alteração ou reparo em conformidade com os itens
13.3.3.3 e 13.3.3.4;
d) Relatórios de inspeção em conformidade com o item 13.5.4.14;
e) Certificados de calibração dos dispositivos de segurança, onde
aplicável.
Projeto de Vaso de Pressão
86
13.5.1.8 O Registro de Segurança deve ser constituído por livro de
páginas numeradas, pastas ou sistema informatizado do estabelecimento
com segurança da informação onde serão registradas:
a) todas as ocorrências importantes capazes de influir nas condições
de segurança dos vasos de pressão;
b) as ocorrências de inspeções de segurança inicial, periódica e
extraordinária, devendo constar a condição operacional do vaso, o
nome legível e assinatura de PH no caso de registro em livro físico ou
cópias impressas;
Registro de Segurança
87
13.5.1.9 A documentação referida no subitem 13.5.1.6 deve estar
sempre à disposição para consulta dos operadores, do pessoal de
manutenção, de inspeção e das representações dos trabalhadores e do
empregador na CIPA, devendo o empregador assegurar o livre e pleno
acesso a essa documentação inclusive à representação sindical da
categoria profissional predominante do estabelecimento, quando
formalmente solicitado.
88
13.5.2 Instalação de vasos de pressão.
 13.5.2.1 Todo vaso de pressão deve ser instalado de modo que todos
os drenos, respiros, bocas de visita e indicadores de nível, pressão e
temperatura, quando existentes, sejam facilmente acessíveis.
89
13.5.2.2 Quando os vasos de pressão forem instalados em ambientes
fechados, a instalação deve satisfazer os seguintes requisitos:
a) dispor de pelo menos 2 (duas) saídas amplas, permanentemente
desobstruídas, sinalizadas e dispostas em direções distintas;
b) dispor de acesso fácil e seguro para as atividades de manutenção,
operação e inspeção, sendo que, para guarda-corpos vazados, os vãos
devem ter dimensões que impeçam a queda de pessoas;
c) dispor de ventilação permanente com entradas de ar que não
possam ser bloqueadas;
d) dispor de iluminação conforme normas oficiais vigentes;
e) possuir sistema de iluminação de emergência.
13.5.2.3 Quando o vaso de pressão for instalado em ambiente
aberto, a instalação deve satisfazer as alíneas “a”, “b”, “d” e “e” do
subitem 13.5.2.2.
90
13.5.3 Segurança na operação de vasos de pressão.
 13.5.3.1 Todo vaso de pressão enquadrado nas categorias I ou II
deve possuir manual de operação próprio ou instruções de operação
contidas no manual de operação de unidade onde estiver instalado,
em língua portuguesa, em local de fácil acesso aos operadores,
contendo no mínimo:
 a) procedimentos de partidas e paradas;
 b) procedimentos e parâmetros operacionais de rotina;
 c) procedimentos para situações de emergência;
 d) procedimentos gerais de segurança, saúde e de preservação do
meio ambiente.
91
13.5.4 Inspeção de segurança de vasos de pressão.
 13.5.4.1 Os vasos de pressão devem ser submetidos a
inspeções de segurança inicial, periódica e extraordinária.
 13.5.4.2 A inspeção de segurança inicial deve ser feita em
vasos de pressão novos, antes de sua entrada em funcionamento,
no local definitivo de instalação, devendo compreender exames
externo e interno.
92
Inspeção de segurança inicial - inspeção realizada no equipamento novo,
montado no local definitivo de instalação e antes de sua entrada em
operação.
Inspeção de segurança periódica - inspeções realizadas durante a vida útil
de um equipamento, com critérios e periodicidades determinados por PH,
respeitados os intervalos máximos estabelecidos nesta Norma.
Inspeção de segurança extraordinária - inspeção realizada devido a
ocorrências que possam afetar a condição física do equipamento, tais como
hibernação prolongada, mudança de locação, surgimento de deformações
inesperadas, choques mecânicos de grande impacto ou vazamentos, entre
outros, envolvendo caldeiras, vasos de pressão e tubulações, com
abrangência definida por PH.
93
13.5.4.3. Os vasos de pressão devem obrigatoriamente ser
submetidos a Teste Hidrostático - TH em sua fase de fabricação,
com comprovação por meio de laudo assinado por PH, e ter o valor
da pressão de teste afixado em sua placa de identificação.
94
 13.5.4.3.1. Na falta de comprovação documental de que o Teste
Hidrostático-TH tenha sido realizado na fase de fabricação, se aplicará
o disposto a seguir:
a) para os vasos de pressão fabricados ou importados a partir da
vigência da Portaria MTE n.º 594, de 28 de abril de 2014, o TH
deve ser feito durante a inspeção de segurança inicial;
b) para os vasos de pressão em operação antes da vigência da
Portaria MTE n.º 594, de 28 de abril de 2014, a execução do TH
fica a critério do PH e, caso seja necessária à sua realização, o TH
deve ser realizado até a próxima inspeção de segurança periódica
interna.
95
13.5.4.4. Os vasos de pressão categorias IV ou V de fabricação em
série, certificados pelo INMETRO, que possuam válvula de segurança
calibrada de fábrica ficam dispensados da inspeção inicial, desde que
instalados de acordo com as recomendações do fabricante.
13.5.4.4.1. Deve ser anotada no
Registro de Segurança a data da
instalação do vaso de pressão a partir da
qual se inicia a contagem do prazo para
a inspeção de segurança periódica.
96
13.5.4.5 A inspeção de segurança periódica, constituída por exames
externo e interno, deve obedecer aos seguintes prazos máximos
estabelecidos a seguir:
 a) para estabelecimentos que não possuam SPIE, conforme citado no Anexo
II:
 b) para estabelecimentos que possuam SPIE, conforme citado no Anexo II,
 consideradas as tolerâncias nele previstas:
SPIE = Serviço Próprio de Inspeção de Equipamentos.
97
13.5.4.6 Vasos de pressão que não permitam acesso visual para o
exame interno ou externo por impossibilidade física devem ser
submetidos alternativamente a outros exames não destrutivos e
metodologias de avaliação da integridade, a critério do PH, baseados
em normas e códigos aplicáveis à identificação de mecanismos de
deterioração.
98
13.5.4.10 As válvulas de segurança dos vasos de pressão devem ser
desmontadas,inspecionadas e calibradas com prazo adequado à sua
manutenção, porém, não superior ao previsto para a inspeção de
segurança periódica interna dos vasos de pressão por elas
protegidos.
99
13.5.4.12 A inspeção de segurança deve ser executada sob a
responsabilidade técnica de PH.
13.5.4.11 A inspeção de segurança extraordinária deve ser feita nas
seguintes oportunidades:
 a) sempre que o vaso de pressão for danificado por acidente ou outra
 ocorrência que comprometa sua segurança;
 b) quando o vaso de pressão for submetido a reparo ou alterações
 importantes, capazes de alterar sua condição de segurança;
 c) antes do vaso de pressão ser recolocado em funcionamento, quando
 permanecer inativo por mais de 12 (doze) meses;
 d) quando houver alteração do local de instalação do vaso de pressão,
 exceto para vasos móveis.
100
13.5.4.13 Imediatamente após a inspeção do vaso de pressão, deve ser
anotada no Registro de Segurança a sua condição operacional, e, em
até 60 (sessenta) dias deve ser emitido o relatório, que passa a fazer
parte da sua documentação, podendo este prazo ser estendido para 90
(noventa) dias em caso de parada geral de manutenção.
 Efetuamos nesta data a inspeção de segurança do vaso sob pressão,
posicionado na Horizontal, fabricado pela empresa xxxxxxxxxxxxxxx,
com capacidade para X litros, atendendo a legislação vigente na
presente data.
 Conforme relatório de inspeção entregue para a
xxxxxxxxxxxxxxxxxxx, o vaso sob pressão inspecionado encontra-se
em condições normais de funcionamento e segurança conforme
constante no referido relatório, podendo ser utilizado para o fim a que
se destina, obedecido os padrões de funcionamento registrados no
mesmo.

Cidade, dia de mês de ano.


Engº Luís Fernando A. Gomes
CREA Nº 058941
101
13.5.4.14 O relatório de inspeção, mencionado no item 13.5.1.6,
alínea “e”, deve ser elaborado em páginas numeradas, ou em sistema
informatizado do estabelecimento com segurança de informação, no
qual o PH esteja identificado como o responsável pela respectiva
aprovação, e conter no mínimo:
a) identificação do vaso de pressão;
b) categoria do vaso de pressão;
c) fluidos de serviço;
d) tipo do vaso de pressão;
e) tipo de inspeção executada;
f) data de início e término da inspeção;
g) descrição dos exames e testes executados;
h) registro fotográfico das anomalias do exame interno do vaso de
pressão;
i) resultado das inspeções e intervenções executadas;
j) recomendações e providências necessárias;
k) parecer conclusivo quanto a integridade do vaso de pressão até a
próxima inspeção;
l) data prevista para a próxima inspeção;
m) nome legível, assinatura e número do registro no conselho
profissional do PH e nome legível e assinatura de técnicos que
participaram da inspeção. 102
103
Anexo II
Requisitos para Certificação de Serviço Próprio
de Inspeção de Equipamentos – SPIE.
A Norma Regulamentadora n.°13, do Ministério do Trabalho
e Emprego, estabelece, entre outros requisitos, os prazos
máximos para inspeção em vasos de pressão e caldeiras.
Possibilita a extensão desses prazos se o estabelecimento
possuir um Serviço Próprio de Inspeção certificado pelo
INMETRO.
As vantagens são a redução das intervenções periódicas e
das paradas dos equipamentos, com evidentes vantagens
econômicas. O maior dos benefícios dentre todos é a
redução de acidentes nos equipamentos inspecionados.
104
Agora vamos verificar o GRUPO POTENCIAL DE RISCO
1 Kgf/cm2 = 0,098 MPA
Então temos 2 Kgf/cm2 de vapor, que é equivalente a 0,196 MPA

P (0,196) x V (2 m3) = 0,392
Por exemplo:
Um vaso que opera com vapor a 2 kgf/cm2 de pessão e possui um volume de 2 m3
Vamos verificar se ele é um vaso de pressão através do produto P x V > 8 onde:
 - P = KPA sendo que 1 kgf/cm2 = 98,066 KPA
 - V = m3
Fazendo as contas, temos: P (196,132 KPA) x V (2 m3) = 392,2
Portanto, 392,2 é > que 8, logo é considerado um vaso de pressão!
 Enquadramento do Vaso de Pressão
105
CLASSIFICAÇÃO DO FLUIDO DOS VASOS DE PRESSÃO
1 - PARA EFEITO DESTA NR OS VASOS DE PRESSÃO SÃO CLASSIFICADOS EM CATEGORIAS
SEGUNDO O TIPO DE FLUIDO E O POTENCIAL DE RISCO.
1.1 Os fluidos contidos nos vasos de pressão são classificados conforme descrito
a seguir:
CLASSE “A”:
- Fluidos inflamáveis - combustível com temperatura superior ou igual a 200ºC;
- Fluidos tóxicos com limite de tolerância igual ou inferior a 20 ppm;
- Hidrogênio;
- Acetileno.
CLASSE "B”:
- Fluidos combustíveis com temperatura inferior a 200°C;
- Fluidos tóxicos com limite de tolerância superior a 20 ppm.
CLASSE “C”:
- Vapor de água, gases asfi xiantes simples ou ar comprimido.
CLASSE “D":
- Água ou outros fluidos não enquadrados nas classes “A”, “B” ou "C", com
temperatura superior a 50°C.
 Enquadramento do Vaso de Pressão
106
107
FOTOS COMPRESSORES
Calibração dos
manômetros,
pressostato e
válvula de alívio
Purgador automático
Categoria e TAG do vaso
108
FOTOS COMPRESSORES
Compressor geral e
dispositivos de segurança
Compressor na casa coberta
109
	Slide 1
	Slide 2
	Slide 3
	Slide 4
	Slide 5
	Slide 6
	Slide 7
	Slide 8
	Slide 9
	Slide 10
	Slide 11
	Slide 12
	Slide 13
	Slide 14
	Slide 15
	Slide 16
	Slide 17
	Slide 18
	Slide 19
	Slide 20
	Slide 21
	Slide 22
	Slide 23
	Slide 24
	Slide 25
	Slide 26
	Slide 27
	Slide 28
	Slide 29
	Slide 30
	Slide 31
	Slide 32
	Slide 33
	Slide 34
	Slide 35
	Slide 36
	Slide 37
	Slide 38
	Slide 39
	Slide 40
	Slide 41
	Slide 42
	Slide 43
	Slide 44
	Slide 45
	Slide 46
	Slide 47
	Slide 48
	Slide 49
	Slide 50
	Slide 51
	Slide 52
	Slide 53
	Slide 54
	Slide 55
	Slide 56
	Slide 57
	Slide 58
	Slide 59
	Slide 60
	Slide 61
	Slide 62
	Slide 63
	Slide 64
	Slide 65
	Slide 66
	Slide 67
	Slide 68
	Slide 69
	Slide 70
	Slide 71
	Slide 72
	Slide 73
	Slide 74
	Slide 75
	Slide 76
	Slide 77
	Slide 78
	Slide 79
	Slide 80
	Slide 81
	Slide 82
	Slide 83
	Slide 84
	Slide 85
	Slide 86
	Slide 87
	Slide 88
	Slide 89
	Slide 90
	Slide 91
	Slide 92
	Slide 93
	Slide 94
	Slide 95
	Slide 96
	Slide 97
	Slide 98
	Slide 99
	Slide 100
	Slide 101
	Slide 102
	Slide 103
	Slide 104
	Slide 105
	Slide 106
	Slide 107
	Slide 108
	Slide 109
