DESAFIO
Adequação das instalações elétricas para cada ambiente
O quadro de distribuição e proteção da instalação elétrica deve estar disposto em local acessível de modo a oferecer espaço suficiente para sua instalação inicial e substituição posterior de partes. A acessibilidade para fins de operação, verificação, manutenção e reparos é muito importante.
Suponha que você foi chamado para resolver o problema em uma instalação antiga na qual ocorreu um curto circuito. Ao avaliar o estrago, você constatou que será necessário realizar a adequação do quadro de distribuição conforme os requisitos mínimos da norma NBR 5410.

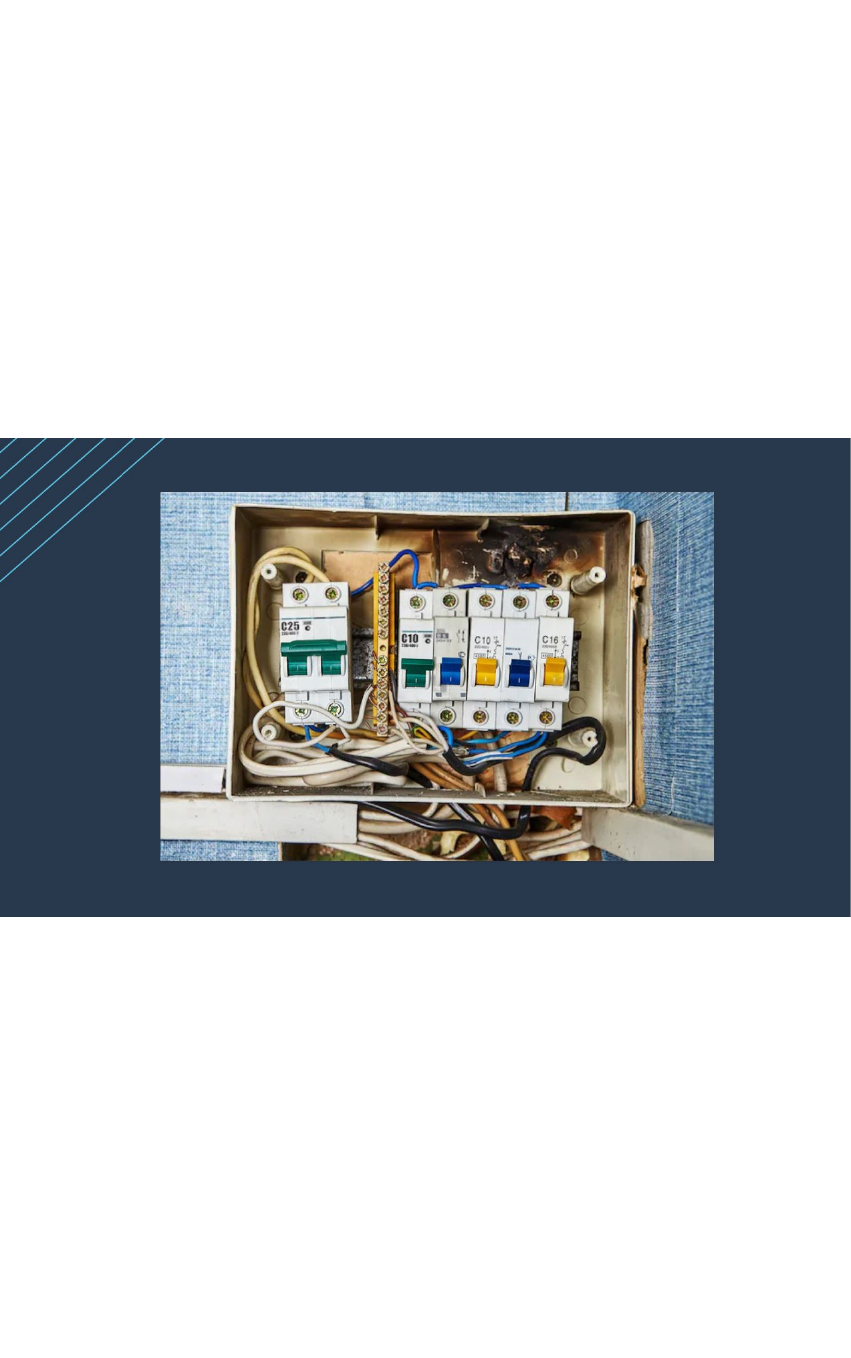

O quadro de distribuição atual é do seguinte modelo:
​​​​​​​Sendo assim, indique as correções técnicas necessárias para adequação dessa instalação em conformidade com a NBR 5410.
RESPOSTA:
A partir do cenário descrito, pode-se, então, pontuar algumas considerações sobre o quadro de distribuição, sendo elas:
- As cores dos condutores utilizadas estão em desconformidade, pois foi utilizado condutor azul para fase, branco para o neutro e verde-amarelo para fase. As cores dos condutores padronizadas pela norma são azul-claro para condutor neutro, verde-amarela ou verde para condutor de proteção (PE). A cor dos condutores de fase e de comando não são normalizadas, mas normalmente são utilizadas as cores vermelho para primeira fase e amarelo, preto ou branco, para segunda fase ou comando de iluminação.
- O condutor neutro foi seccionado por um disjuntor. Conforme a norma, apenas os condutores de fase devem ser seccionados.
- O quadro de distribuição não tem condutor de proteção (PE), nem aterramento.
- O quadro não tem dispositivos de proteção DR e DPS.
- Aparentemente, a divisão de circuitos foi realizada, sendo necessário apenas verificar se ela foi feita conforme critérios normativos.
- Visto pela seção do cabo que alimenta o quadro de distribuição, os demais cabos de alimentação dos disjuntores dos circuitos estão com seção inferior à necessária, ou os disjuntores estão com corrente nominal maior que a necessária, devendo ser avaliada qual é a condição irregular.
