Quanto à estaticidade

Prévia do material em texto

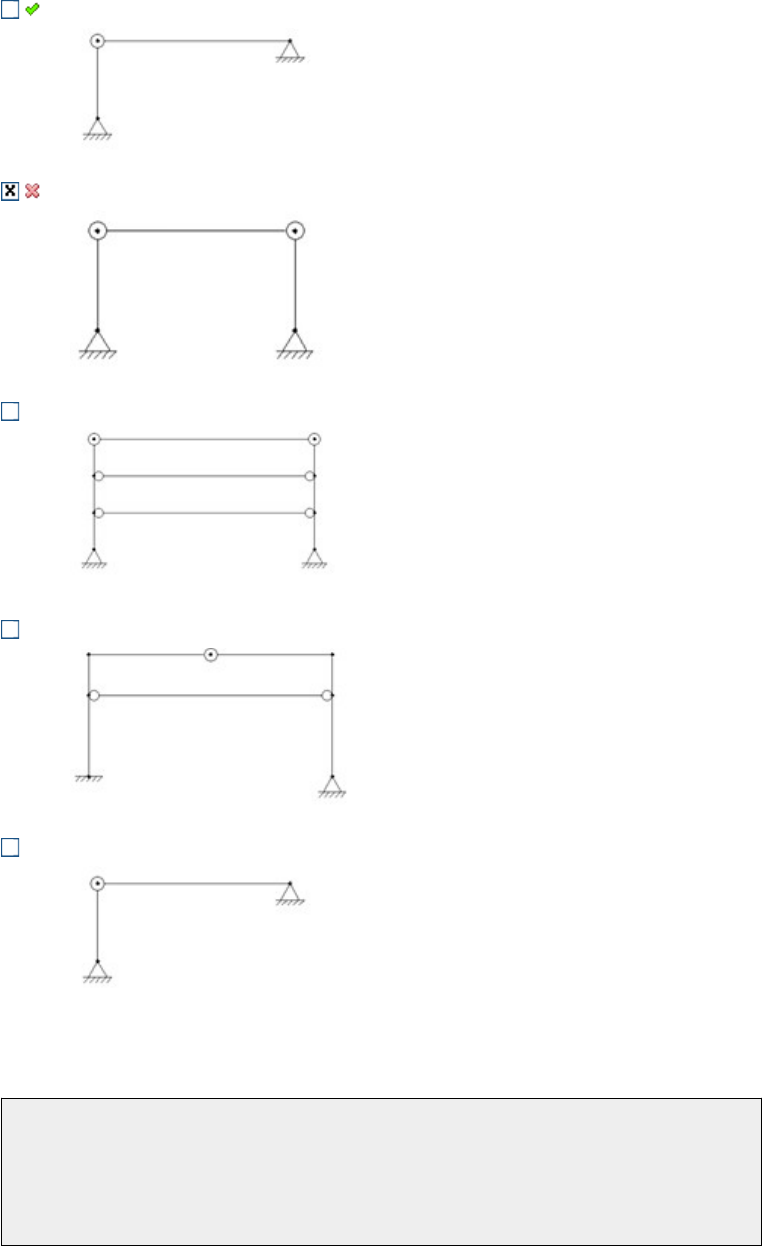

Quanto à estaticidade, os pórticos podem ser classificados como hipostáticos, isostáticos e hiperestáticos. Identifique qual destes pórticos pode ser classificado como isostático:











	Respondido em 30/09/2023 17:49:33

	Explicação:
G = (2+2) -3 -1 = 0 → Isostático
G = (2+1) -3 -1 = -1 → Hipostático
G = (2+2) -3 -2 +2 = 1 → Hiperestático
G = (2+2) -3 -2 = -1 → Hipostático
G = (3+2) -3 -1 +1 = 2 → Hiperestático

		2a
          Questão
	Acerto: 0,2  / 0,2

	Admitindo-se:
P = valor da carga pontual
q = valor da carga uniformemente distribuída
L = comprimento da carga distribuída
Para determinarmos o valor do momento fletor no meio do vão de um carregamento distribuído, basta acrescentarmos um valor de:


	P.L

	P.L/2

	q.L

	q.L/2

	q.L2/8
	Respondido em 30/09/2023 17:50:17

	Explicação:
Para cargas uniformemente distribuídas, deve-se acrescentar aos momentos, ql2/8 no meio do vão.

		3a
          Questão
	Acerto: 0,2  / 0,2

	No pórtico abaixo, o momento na rótula é igual a:


	0

	-5 kNm

	+15 kNm

	+5 kNm

	-15 kNm
	Respondido em 30/09/2023 18:09:59

	Explicação:
O momento na rótula é igual a zero. A rótula não transfere momento de uma barra para outra.

		4a
          Questão
	Acerto: 0,2  / 0,2

	A determinação dos esforços atuantes numa estrutura são fundamentais para o dimensionamento de um determinado empreendimento. No dimensionamento de uma viga de uma ponte é necessário que se considere as ações devido:


	a carga permanente e as cargas móveis.

	as ações acidentais propriamente ditas e as cargas móveis.

	somente a carga móvel.

	somente o trem tipo.

	somente a carga permanente.
	Respondido em 30/09/2023 17:54:07

	Explicação:
Para dimensionar a viga de uma ponte é necessário calcular as envoltórias, ou seja, os esforços mínimos e máximos que atuam na estrutura devido às ações de carga permanente e cargas móveis.

		5a
          Questão
	Acerto: 0,0  / 0,2

	Determine o deslocamento horizontal no ponto C do pórtico isostático abaixo para um recalque vertical de 2cm de cima para baixo e horizontal da direita para a esquerda de 2cm no apoio B.


	1cm para esquerda

	1cm para direita

	0

	2cm para direita

	2cm para esquerda
	Respondido em 30/09/2023 17:54:41

	Explicação:
Para determinar o deslocamento horizontal no ponto C, temos que aplicar uma carga P=1 na direção do deslocamento solicitado, desprezando as ações atuantes na estrutura:
Determinando as reações de apoio para o pórtico isostático acima, temos:

		6a
          Questão
	Acerto: 0,2  / 0,2

	O apoio de 2° gênero, conforme apresentado como apoio A na estrutura, apresenta:


	2 Translações e uma rotação

	2 Rotações

	2 Translações

	1 Rotação

	3 Translações
	Respondido em 30/09/2023 18:13:04

	Explicação:
Uma translação vertical e uma translação horizontal

		7a
          Questão
	Acerto: 0,0  / 0,2

	As reações verticais do apoio A e B são, sucessivamente:
A


	9N e 10kN.

	10kN e 9kN.

	8kN e 8kN.

	9kN e 9kN.

	10kN e 10kN.
	Respondido em 30/09/2023 18:12:07

	Explicação:

		8a
          Questão
	Acerto: 0,2  / 0,2

	O caminho para representar as reações de apoio em um pórtico no Ftool é:


	Options → Analysis

	File → Sign Convention

	Display → Load Values

	Display → Reaction Values

	Display → Result Values
	Respondido em 30/09/2023 18:00:04

	Explicação:
No Menu: Display e Reactions Values.

		9a
          Questão
	Acerto: 0,0  / 0,2

	A linha de influência apresenta uma representação gráfica dos esforços percorrendo uma estrutura. Para uma viga engastada, de 2m de comprimento, o traçado de sua linha de influência de cortante (LIQs) corresponde a:











	Respondido em 30/09/2023 18:12:36

	Explicação:
Portanto, a alternativa destacada é a única opção que configura um traçado de linha de influência de esforço cortante.

		10a
          Questão
	Acerto: 0,2  / 0,2

	O pórtico isostático abaixo apresenta inércia constante, EI=105kNm2. O valor da rotação relativa das tangentes à elástica em C para o carregamento indicado é:


	0,00005rad

	0,36rad

	0,0027rad

	0,0097rad

	0, 27rad
	Respondido em 30/09/2023 17:58:14

	Explicação:
