Questão 1/10 - Princípios de Mecânica e Resistência dos Materiais

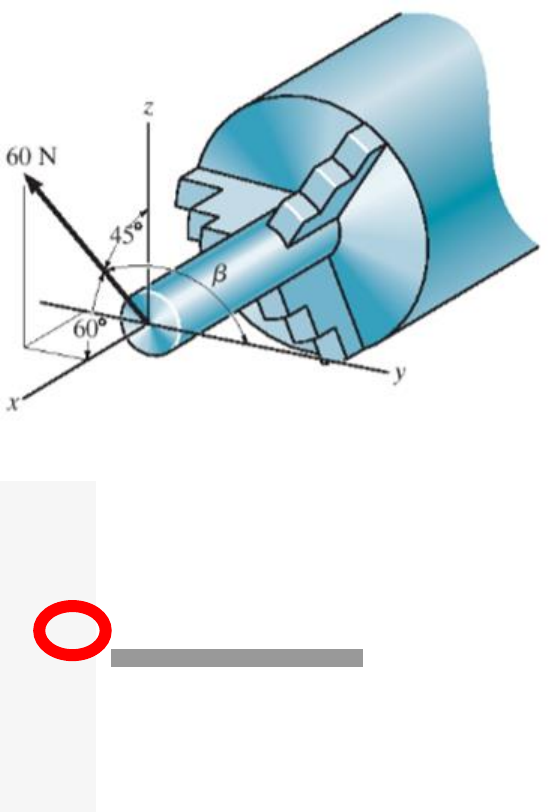

O tarugo montado no torno está sujeito a uma força de 60 N provocada pela ferramenta de corte.
Essa força, associada com a rotação e a velocidade de corte permitem a remoção do material do
tarugo. Dependendo da intensidade, direção e sentido da força, a remoção do material pode ser
inadequada, podendo ocasionar a quebra do inserto ou problemas na usinagem. Determine o ângulo
diretor coordenado β� que a força faz com o eixo y e expresse a força como um vetor cartesiano.

(conteúdo da Aula 1 - Tema 3)


A β = 30°� = 30°

B β = 45°� = 45°

C β = 60°� = 60°
Você assinalou essa alternativa (C)

D β = 90°� = 90°

E β = 120°� = 120°

Questão 2/10 - Princípios de Mecânica e Resistência dos Materiais
Determine o momento de binário que age sobre o encanamento e expresse o resultado como um vetor
cartesiano.


(conteúdo da Aula 2 - Tema 5)

A M = 180 N.m
Você assinalou essa alternativa (A)

B M = 200 N.m

C M = 220 N.m

D M = 240 N.m

E M = 260 N.m

Questão 3/10 - Princípios de Mecânica e Resistência dos Materiais
Se o carrinho de pedreiro e seu conteúdo têm massa de 60 kg e centro de massa G, determine a
intensidade da força resultante que o homem deve exercer em cada um dos braços do carrinho para
mantê-lo em equilíbrio.

(conteúdo da Aula 3 tema 2)

A F = 100 N

B F = 105 N
Você assinalou essa alternativa (B)

C F = 115 N

D F = 120 N

E F = 150 N

Questão 4/10 - Princípios de Mecânica e Resistência dos Materiais
A treliça de ponte Howe está sujeita ao carregamento mostrado. Determine as forças nos membros
HD e CD e indique se os membros estão sob tração ou compressão.



(conteúdo da Aula 3 tema 4 ou 5)

A FCD = 50 kN (T) e FHD = 14,14 kN (T)

B FCD = 25 kN (C) e FHD = 7,07 kN (T)

C FCD = 50 kN (T) e FHD = 7,07 kN (C)
Você assinalou essa alternativa (C)

D FCD=25 kN (T); FHD=14,14 kN (C)

E FCD = 25 kN (T) e FHD = 50 kN (T)

Questão 5/10 - Princípios de Mecânica e Resistência dos Materiais
As vigas são elementos estruturais utilizados em muitas aplicações. Conhecemos este elemento como
essencialmente da engenharia civil, porém em outras áreas e engenharias podemos identifica-lo,
como no chassi do carro, eixos de transmissão de potência/torque etc.. A figura abaixo mostra uma
viga do tipo U ou C. Sabendo que a força F = {600i + 300j - 600k} atua na extremidade da viga (ponto
B), determine o momento dessa força em relação ao ponto A.


(conteúdo da Aula 2 - Tema 4)

A Ma = 720 N.m

B Ma = 845,14 N.m

C Ma = 869,75 N.m

D Ma = 894,72 N.m

E Ma = 984,07 N.m
Você assinalou essa alternativa (E)

Questão 6/10 - Princípios de Mecânica e Resistência dos Materiais
Na aula 3 tema 3 vimos que há diferentes tipos de apoio que prendem as estruturas ao chão/parede entre
outros. A figura mostra um sistema composto por três tubos com fixação por parafusos no chão. Calcule
as componentes da reação atuando no engastamento (apoio fixo) em A. As forças de 400 N, 500 N e 600
N são paralelas aos eixos x, y e z, respectivamente. Calcule a força e o momento resultante em A devido
às forças externas aplicadas.


(conteúdo da Aula 3 - Tema 3)

A Ar = 877,5 N e Mr = 1225 N.m

B Ar = 877,5 N e Mr = 1500 N.m

C Ar = 1000 N e Mr = 1225 N.m

D Ar = 1000 N e Mr = 1500 N.m

E Ar = 877,5 N e Mr = 1436,4 N.m
Você assinalou essa alternativa (E)

Questão 7/10 - Princípios de Mecânica e Resistência dos Materiais
A biela é um componente mecânico utilizado para transformar o movimento linear alternativo em circular
contínuo. Ela conecta o pistão ao virabrequim e sua principal carga é quanto à flexão. No projeto de
um motor à combustão é necessário determinar seu comprimento e área da seção transversal a fim
de transmitir o movimento e suportar as cargas aplicadas. Considerando a figura abaixo, determine o
comprimento AB da biela formulando primeiro um vetor posição cartesiano A a B e depois
determinando sua intensidade.

(conteúdo da Aula 1 - Tema 4)

A |rAB| = 375 mm|���| = 375 ��

B |rAB| = 396,9 mm|���| = 396,9 ��
Você assinalou essa alternativa (B)

C |rAB| = 411,7 mm|���| = 411,7 ��

D |rAB| = 420,8 mm|���| = 420,8 ��

E |rAB| = 424,6 mm|���| = 424,6 ��

Questão 8/10 - Princípios de Mecânica e Resistência dos Materiais
Cabos de forma geral, têm sido utilizados com grande frequência na sustentação de estruturas ou
elementos estruturais como pontes, guindastes, velas náuticas, luminárias, entre outras. Alguns sistemas
de fixação de semáforos de trânsito utilizam cabos, como mostra a seguinte figura.

Figura 1 - Semáforo suspenso por cabos
Para escolher o diâmetro adequado dos cabos que sustentam o semáforo de trânsito é necessário
determinar as forças que os mesmos vão suportar. Considerando a configuração apresentada na Figura 2,
assinale a alternativa que contém a máxima força entre os dois cabos, sabendo que o semáforo possui
uma massa de 10 kg. Considere a aceleração da gravidade igual a 9,81 m/s².

Figura 2 - Configuração para solução do problema.
(Conteúdo da Aula 2 tema 1)

A Fmáx = 98,1 N��á� = 98,1 �

B Fmáx = 198,9 N��á� = 198,9 �

C Fmáx = 202,66 N��á� = 202,66 �
Você assinalou essa alternativa (C)

D Fmáx = 215,26 N��á� = 215,26 �

E Fmáx = 256,84 N��á� = 256,84 �

Questão 9/10 - Princípios de Mecânica e Resistência dos Materiais
Na aula 1 tema 5 vimos como projetar um vetor em uma determinada direção utilizando o produto
escalar. Analisando a figura abaixo, determine a intensidade da projeção da força F1�1 ao longo do
cabo AC.

(conteúdo da Aula 1 - Tema 5)

A F1AC = 43,85 N�1�� = 43,85 �

B F1AC = 50,47 N�1�� = 50,47 �?

C F1AC = 56,32 N�1�� = 56,32 �
Você assinalou essa alternativa (C)

D F1AC = 61,24 N�1�� = 61,24 �

E F1AC = 68,13 N�1�� = 68,13 �

Questão 10/10 - Princípios de Mecânica e Resistência dos Materiais
O parafuso é um componente mecânico muito utilizado para fixação de peças. Este elemento pode falhar
sob cargas de tração, flexão e cisalhamento. Para projetar este componente é necessário conhecer as
forças atuantes nele. A figura mostra um parafuso que está submetido à uma força , que tem componentes
atuando ao longo dos eixos x, y e z, como mostra a figura. Se a intensidade da força é 80 N,
α = 60°� = 60° e γ = 45°� = 45°, determine a intensidade da componente y dessa força.

(conteúdo da Aula 1 - Tema 3)

A Fy = 20 N

B Fy = 25 N

C Fy = 30 N

D Fy = 35 N

E Fy = 40 N
Você assinalou essa alternativa (E)
