A IMPORTÂNCIA DO GABARITO NA OBRA E AS
CONSEQUÊNCIAS OBTIDAS ATRAVÉS DOS ERROS EM
SUA EXECUÇÃO.
LOCAÇÃO DE OBRAS
 Locação de obra é o processo de transferência das
medidas do projeto da edificação para o terreno,
respeitando todas as posições e dimensões pedidas em
planta.
A importância dessa etapa antes de iniciar a
construção, se deve a necessidade de
materializar a obra em conformidade com o
projeto, respeitando as dimensões exigidas, de
forma a otimizar o produto, e evitar falhas.

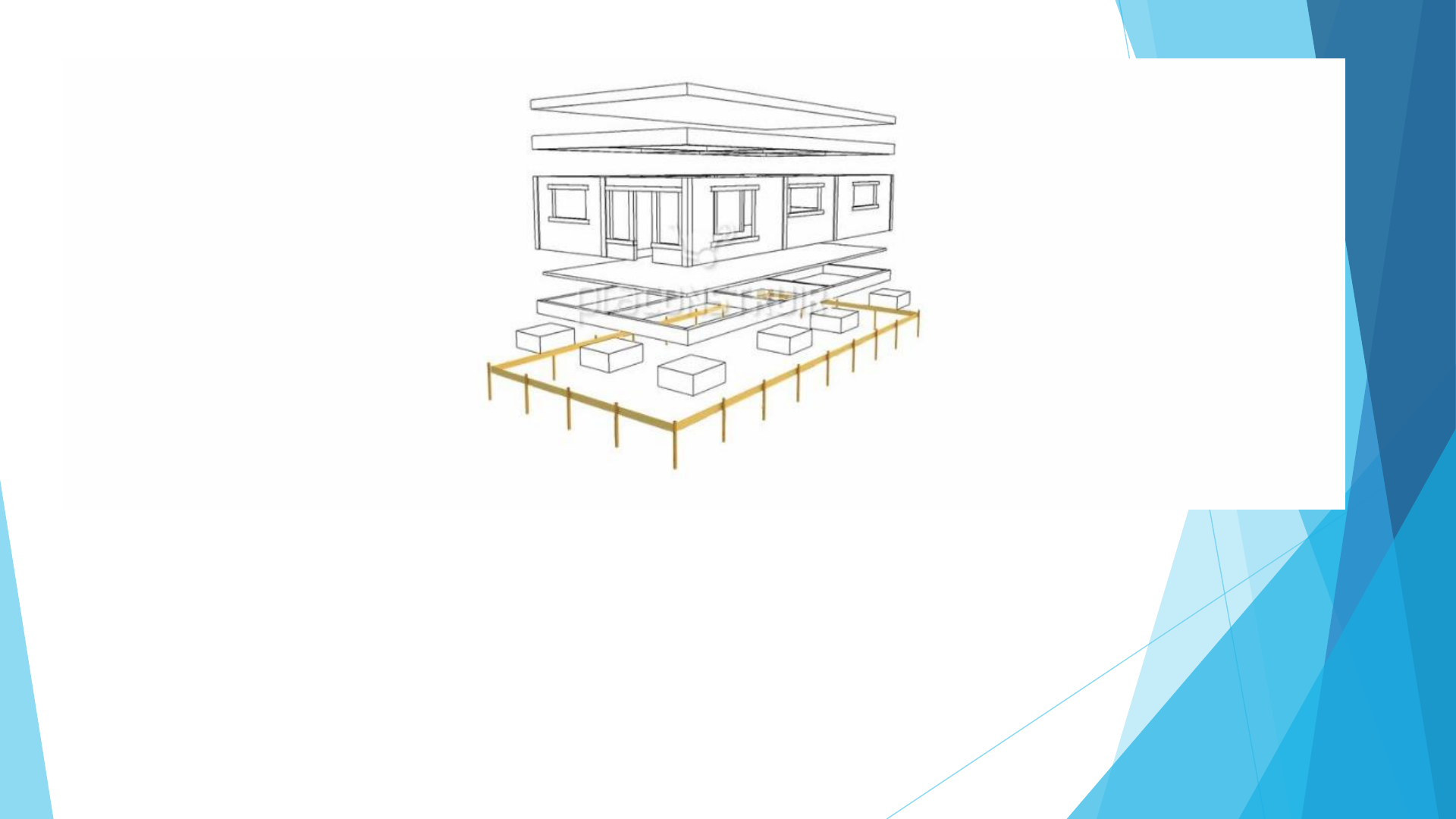

GABARITO DA OBRA
 Dentro da locação de obra existe uma etapa a qual se
chama gabarito da obra, que também é conhecido como
marcação por tabeira. O gabarito é um cercado de
madeira construído com objetivo de auxiliar na
marcação dos eixos das paredes e fundações
GABARITO TIPO CAVALETE
 A locação por cavaletes é indicada para obras de menor
portes e com poucos elementos a serem locados.
Nesse tipo de locação, os alinhamentos e a montagem
dos cavaletes são feitos com duas estacas de madeira,
cravadas no solo e uma travessa pregada sobre elas
• Sua principal
vantagem é a menor
utilização de materiais
(estacas, pregos,
etc.).
• A grande desvantagem
dos cavaletes por serem
isolados é a dificuldade
de se perceber
deslocamentos.
GABARITO CONTÍNUO
(TÁBUA CORRIDA)
 A locação por tábua corrida, também chamada de
gabarito contínuo, é indicada para obras de maior porte
e com mais elementos a serem locados.
• Sua principal vantagem é a menor chance de perda de
nível e alinhamento.
• Sua desvantagem é o maior uso de materiais, tais
como tábuas, pontaletes e pregos.
• A área do gabarito
deve ser maior do
que a área da
casa, pois ele
delimita a área da
obra.
Alguns pontos de atenção, que garantem
a manutenção do gabarito, são:
• Evitar trânsito pesado próximo ao gabarito.
• Evitar estocar materiais próximos aos gabaritos.
• Evitar choques com equipamentos ou máquinas.
Benefícios da montagem do
gabarito:
• Alinhamento e esquadros perfeitos.
• Redução de tempo com verificações e retrabalhos.
• Fundações atuando de forma adequada.
Execução do gabarito contínuo
Requisitos preliminares:
• O terreno deve estar limpo;
• Os eixos ortogonais e o nível de referência devem estar identificados pela
topografia;
• Os projetos e documentos de referência devem estar disponíveis na obra;
• O canteiro de obras deve ter condições de higiene e segurança conforme
NR18;
• O uso de EPI´s é obrigatório em todo processo da construção.
Ferramentas e materiais:
Teodolitos de
níveis.
Mangueira de nível
Nível de pedreiro
Trena métrica
Esquadro
Linha de nylon
Arame
Prumo de centro
Pontaletes
Estacas de madeira
Tábuas de madeira
Martelo
Tintas
Pregos
Planta baixa
Marreta
Equipamentos de proteção
individual (EPI´s)
Método de execução
Referência inical
Conhecimento
do projeto
Localização da
edificação
Cravar as estacas
de madeira
Identificação dos eixos
ERROS E PATOLOGIAS NA EXECUÇÃO
DO GABARITO.
Obra 1
 Temos por consequência o
arranque do pilar que ficou fora da
posição do bloco de apoio, e isso
aconteceu pois o posicionamento
do arame de locação ficou em
marcação errada no gabarito.
Ação corretiva
 Demolição da obra para se refazer o
bloco reposicionando o arame.
Obra 2
 Temos por consequência a estaca
ligeiramente fora do lugar, e o que
causou essa ação foi o erro na
marcação da posição da estaca no
gabarito de madeira.
Ação corretiva
O aumento na dimensão do bloco de apoio
correspondente, com necessidade de reforço nas
armaduras ou a criação de uma viga de equilíbrio para a
estabilização do conjunto.
Obra 3
 Erro no posicionamento do pilar, e
o carregamento calculado para ele
suportar foi modificado, e com isso
ocorreu a sobrecarga de outro pilar
Ação corretiva
 O aumento na dimensão dos pilares, com necessidade de
reforço nas armaduras e a criação de uma viga de equilíbrio para
a estabilização do conjunto ou a demolição da estrutura, caso
seu erro esteja em desacerto.
Conclusão
O objetivo do autor era apresentar um método simples e eficaz para
a execução da locação de obras e assim, prevenir erros futuros nos
edifícios construídos.
Obviamente, diversos problemas existem, mas sua solução,
aparentemente não está tão distante. Com tudo que foi visto e discutido
aqui, fica evidente que se tem à disposição equipamentos, técnicas e
profissionais que possibilitam trabalhos de locação com boa qualidade,
que atendem as exigências dos atuais padrões, não havendo justificativas
para que não sejam utilizados.
