01/11/2023 19:36:29 1/6
REVISÃO DE SIMULADO
Nome:
ROBERTO DA SILVA JUNIOR
Disciplina:
Desenho Técnico
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão
001 Leia o texto abaixo e complete as lacunas conforme estudos da disciplina desenho
técnico:
As _____ para ângulos sofrem ________, podendo ser representadas em formas distintas.
Essa exceção pode ser dada conforme a necessidade do desenho, isto é, caso haja
variação na _________ da cota. Se não existir nenhuma condição especial, dar
preferência à representação da _____.
Assinale a alternativa que melhor complementa as lacunas.
A) linhas de chamada – exceções – legibilidade – norma.
X B) cotas – exceções – legibilidade – norma.
C) escalas – exceções – legibilidade – norma.
D) cotas – particularidades – cor – padrão.
E) linhas de cota - exceções – legibilidade – norma.
Questão

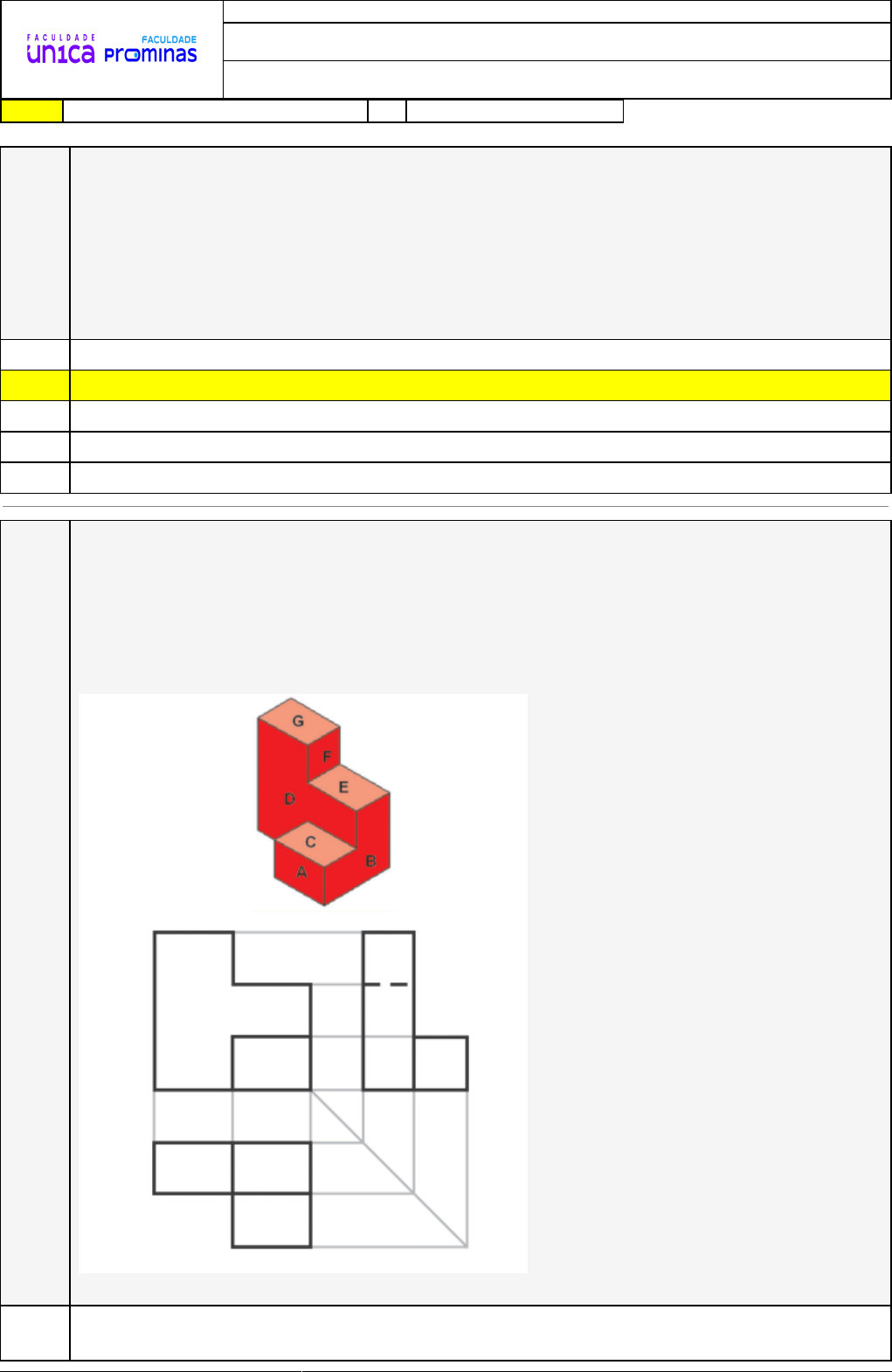

002 (ENADE-2008) Na linguagem da representação gráfica, são utilizados recursos variados,
que vão dos traços a mão livre às imagens resultantes de modelos tridimensionais (3D)
em computador. Nas áreas técnicas, a comunicação por imagens se dá, principalmente,
por meio de desenhos em que se empregam linhas, traçados, técnicas e métodos
precisos e claramente definidos. É o chamado desenho técnico. As figuras abaixo
mostram uma perspectiva técnica de um objeto e três de suas vistas ortográficas,
desenhadas de acordo com a norma brasileira NBR 10067/1995.

Analisando essas figuras, conclui-se que
A) as faces A e B são as faces frontais do objeto, de acordo com o posicionamento das
vistas.
01/11/2023 19:36:29 2/6
B) foi empregado, nas vistas ortográficas, o método de projeção chamado 3° diedro, no
qual a vista inferior é desenhada abaixo da vista frontal, e a vista lateral direita é
desenhada à direita da vista frontal.
C) a perspectiva e as três vistas apresentadas são insuficientes para se determinar que a
face oposta à D é vertical.
X D) foi desenhada, além das vistas ortográficas, uma perspectiva isométrica que permite
uma boa visualização do objeto.
E) a linha tracejada no desenho das vistas indica a existência de uma aresta invisível, que
não aparece na perspectiva.
Questão
003 Na representação por desenho técnico é possível realizar em três tipos distintos, um
deles é respeitando as dimensões reais do objeto (recomendado quando possível).
Contudo, nem sempre existe a possibilidade da representação em tamanho real, muitas
vezes existe a necessidade de representar as medidas do objeto em tamanho menor
que seu tamanho real para que haja um encaixe de toda a extensão da peça nos
padrões do papel. A escala definida pelo texto é chamada de
A) escala de representação.
B) escala de mensuração.
X C) escala de redução.
D) escala de métricas.
E) escala de ampliação.
01/11/2023 19:36:29 3/6
Questão
004 (Adaptada de ENADE-2019) A figura a seguir representa um conjunto de perspectiva e
vista ortogonais, no qual uma delas está representada em corte. Essa representação é
de um sistema mecânico de calço em “V”.

GORDON, N.; FERREIRA, J. Telecurso 2000 Profissionalizante - elementos de máquinas.
vol. 49.
Rio de Janeiro: Fundação Roberto Marinho, 2000 (adaptado).
Avalie as sentenças a seguir:
I – A Figura 1 é uma perspectiva, representação utilizada para a visualização de
execução do objeto.
II – A escala utilizada no desenho é uma escala de redução.
III – A escala utilizada no desenho é uma escala de ampliação.
Assinale a alternativa correta.
A) Apenas I está correta.
B) Todas as alternativas estão corretas.
C) Apenas II está correta.
D) Apenas I e II estão corretas.
X E) As alternativas II e III estão corretas.
01/11/2023 19:36:29 4/6
Questão
005 A escala de ampliação é utilizada quando o desenho não tem dimensões reais
suficientemente grandes para satisfazer a qualidade dos detalhes, isto é, o valor das
cotas do desenho é “X” vezes maior do que o tamanho real da peça. Observe o
desenho abaixo:

A escala utilizada nessa representação foi a 5:1, isto é, o desenho encontra-se cinco
vezes maior do que a dimensão real da peça. Assinale a alternativa que satisfaz o
tamanho real da peça com base nas cotas 60°, 105mm e 12mm respectivamente:
A) 12°, 21mm e 24,5mm.
B) 300°, 525mm e 60mm.
X C) 12°, 21mm e 2,4mm.
D) 1,2°, 2,1mm e 2,4mm.
E) 12°, 21mm e 24mm.
Questão
006 A escala de redução é utilizada quando o desenho não pode ser representado em sua
totalidade, isto é, o valor das cotas do desenho é “X” vezes menor do que o tamanho
real da peça. Observe o desenho abaixo:

A escala utilizada nessa representação foi a 1:2, isto é, o desenho encontra-se duas
vezes menor do que a dimensão real da peça. Assinale a alternativa que satisfaz o
tamanho real da peça com base nas cotas da vista superior 10, 52 e R12
respectivamente:
A) 20, 104 e R6.
B) 5, 25,5 e R3.
C) 5, 104 3 R24.
D) 5, 25,5 e R6.
X E) 20, 104 e R24.
01/11/2023 19:36:29 5/6
Questão
007 (Adaptada de ENADE-2019) Observe a representação gráfica a seguir:
Esse desenho trata-se de uma representação utilizada para fabricação de uma peça em
comando numérico computadorizado (CNC). Ela está cortada para revelar os detalhes
interiores do objeto. Seu sistema de cotagem está descrito conforme normatização
vigente.

Analise as sentenças:
I – O maior diâmetro da peça é de 60 milímetros.
II – A representação M45x2 está relacionada ao material da peça.
III – O comprimento total da peça é de 85 milímetros.
IV – Existe dois chanfros de 45° na extremidade da peça.
X A) As alternativas I e II estão corretas.
B) As alternativas II, III e IV estão corretas.
C) As alternativas III e IV estão corretas.
D) Todas as alternativas estão corretas.
E) Somente IV está correta.
01/11/2023 19:36:29 6/6
Questão
008 As plantas baixas são uma representação em desenho técnico projetivo para a
engenharia civil, através desses projetos representam-se os principais detalhes da
construção a fim de uma execução mais assertiva. Observe o exemplo abaixo: (medidas
representativas – não reais).
Fonte: https://pt-static.z-dn.net/files/d2c/0372a11026ac7cc8c487454b3ce401bd.jpg.
Acesso em 11 de agosto de 2021.
Com base no desenho, leia as sentenças e marque V para verdadeiro e F para falso.
( ) A casa terá 5450 metros quadrados.
( ) A comprimento total da casa é de 100 metros.
( ) A Sala possui 37,5 por 30 metros de área.
A) V - V- F.
B) F – F – F.
C) V - F- F.
X D) V - F – V.
E) V -V – V.
