3 FUNDAMENTAÇÃO TEÓRICA
O Chuveiro elétrico, um equipamento de tecnologia genuinamente brasileiro, que trouxe aos
seus conterrâneos um melhor conforto na hora de higienizar-se. Desenvolvido nos anos de 1940, até
1990 o Brasil era o único fabricante de chuveiro elétrico no mundo, mas, hoje em dia no mercado já
existe diversos fabricantes no mundo. Conhecido com um dos vilões do consumo de energia elétrica
residencial, principalmente nos horários de picos, devido a sua alta potência (>4,4 kW) e ao hábito
dos brasileiros, de sempre ao chegar em casa depois de um dia longo de trabalho cansativo e corrido,
tomar aquele relaxante banho.

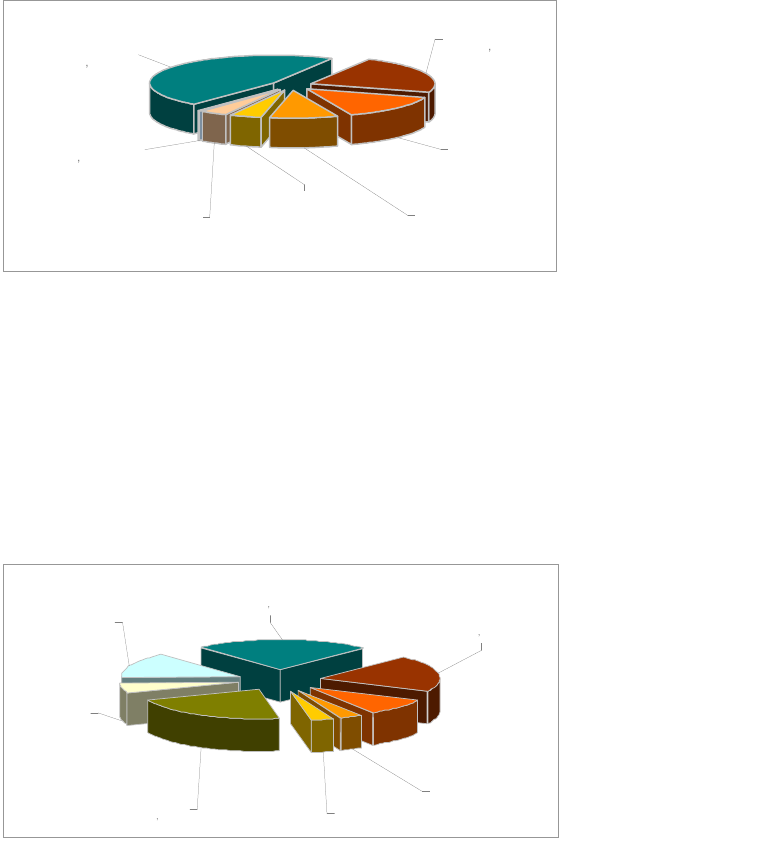

GRÁFICO 1 - Consumo setorial de eletricidade (Total: 375.193 MWh - BEN/2006 )

Fonte: Procel 2007

O gráfico 1, mostra o consumo de eletricidade no Brasil em 2005 foi 375,193 MWh
(BEM,2006), dos quais a participação do setor residencial consome cerca de 83,33 MWh (22,2%.).

GRÁFICO 2 - Consumo final na carga residencial
Fonte: Procel 2007

O uso de chuveiro elétrico corresponde a 24 % do consumo residencial representado no gráfico
2, cerca de 5,33% de todo o consumo nacional de eletricidade. Durante o horário de ponta do sistema
 Transportes; ,3% 0
 Setor
energético;
3 ,6%
 Agropecuário;
4 ,2%
 Público;
8 ,7%
 Comercial;
14 ,3%
 Residencial;
,2% 22 Industrial;
,7% 46

Geladeira
,0% 22
Condicionamento
Ambiental
,0% 20
Chuveiro
,0% 24
TV
9 ,0%
Som
3 ,0% Ferro
3 ,0%
Freezer
5 ,0%
Lampadas
14 ,0%

elétrico (18 às21h), durante alguns minutos ele chega a ser responsável por até 26% do consumo total
de energia elétrica do Brasil, conforme o próximo gráfico.
O gráfico 3 abaixo, mostra as curvas de cargas, do consumo diário de um consumidor da classe
residencial no Brasil, considerando os equipamentos possuídos e expandidos para o universo de
consumidores, bem como os hábitos de uso, conforme pesquisa realizada pela PROCEL.

GRÁFICO 3 - Curva de carga diária média no Brasil
Fonte: Procel 2007


A pesquisa do PROCEL (2005) também mostrou, que no período de ponta em cerca de 73%
das residências, pelo menos 1 chuveiro é ligado. As regiões Sul e Sudeste, que possuem a maior
concentração populacional e maior poder aquisitivo, são responsáveis por cerca de 98,6% da
eletricidade total consumida para aquecimento de água.

GRÁFICO 4 - Domicílios que possuem pelo menos um chuveiro elétrico no Brasil e regiões
Fonte: Procel 2007


,6% 98
90 ,7 %
85 ,1%
30 ,3%
4 ,0%
,1% 73
0 % 50 % 100 %
Sul
Sudeste
Centro-Oeste
Nordeste
Norte
Brasil
0
50
100
150
200
250
300
350
400
450
500
5 1 3 7 9 11131517192123
Horas
Wh/h
Microondas
Lava Roupa
Ferro
Som
TV
Condicionamento Ambiental
Chuveiro
Lampadas
Freezer
Geladeira

GRÁFICO 5 – Tempo médio do banho por pessoa utilizando chuveiro elétrico
Fonte: Procel 2007

O gráfico aponta que a maioria das pessoas gasta até 10 minutos para o banho.

GRÁFICO 65 – Compartilhamento do chuveiro elétrico
50%
25%
0%
46,6%
 40,9%


7,9%
3,2%

1,3%

 1 - 2 3 - 4 5 - 6 > 7
Nº de pessoas por chuveiro
NS/NR
Funcionamento do Chuveiro Elétrico:

[...] O funcionamento desse aparelho ocorre de forma bem simples. O chuveiro é composto
de dois resistores, que é um fio espiralado feito de metais que possibilitam um aquecimento
rápido e prático, um de alta potência e outro de baixa potência de aquecimento, e um
diafragma de borracha. Os resistores ficam fixados no interior do chuveiro. Para selecionar
o tipo de banho que se deseja tomar, existe na sua parte exterior uma chave seletora que é
capaz de mudar o tipo de resistência, aumentando ou diminuindo a potência do chuveiro e,
consequentemente, a temperatura do banho.
A água ao circular pelo chuveiro pressiona o diafragma de borracha, este por sua vez
aproxima os contatos da resistência aos contatos energizados, situados no cabeçote do
aparelho. Assim, a água ao passar pelos terminais do resistor quente se aquece, tornando o
banho bem quentinho e agradável. [...] (SANTOS, Marco Aurélio da Silva. "Funcionamento
do chuveiro elétrico"; Brasil Escola. Disponível em:
https://brasilescola.uol.com.br/fisica/funcionamento-chuveiro-eletrico.htm. Acesso em 11 de
dezembro de 2020.)
48 ,3%
19 ,9%
4 ,0%
0 ,9%
0 %
% 30
60 %
< 10 min 10 - 20 min > 20 min NS/NR
Tempo por pessoa / banho

Nesse contexto podemos nos perguntar: por que não levamos choque se água está em contato
com a parte eletrificada do resistor de aquecimento?

[...] No caso específico dos chuveiros, a diferença de potencial da rede elétrica estabelece
uma corrente entre os terminais de seu próprio resistor de aquecimento, e não pela água que,
por mais condutora que seja, representa uma resistência, de muito maior valor, em
paralelo com a primeira. Logo a corrente que circula pela água é mínima.
Também existe um condutor interno no chuveiro que fica imerso na água (sem nenhum
contato aparente) que serve para conduzir ao (neutro), ou a um circuito de aterramento,
qualquer fuga de corrente que circule pela água. Quanto mais nos afastarmos do resistor de
aquecimento, menor será a corrente que circula pela água.[...] (MACHADO, Renato
Machado de Brito, 2014, - Escola de Engenharia – UFRGS, Corrente contínua e
alternada, Eletricidade. Disponível em: https://www.if.ufrgs.br/novocref/?contact-
pergunta=chuveiro-eletrico-por-que-nao-levamos-choque-se-agua-esta-em-contato-com-a-
parte-eletrificada-do-resistor-de-aquecimento)
