Sistema de Potencia - Unidade 3 Pratique

Prévia do material em texto

1/4

Atividade:

Em seguida, você deverá simular no PowerWorld uma linha que irá alimentar uma carga equilibrada ligada em Y (estrela).
A impedância de cada um dos fios da linha é (1,5 + 3 j) Ω, a impedância de fase da carga vale (9 + 6 j) Ω e a alimentação é
um trifásico simétrico com tensão de linha de 380 V. Simule uma linha curta utilizando um tamanho de linha igual a 0 km
(ou seja, com esses dados sendo inseridos diretamente no software como se esses valores tivessem sido dados em pu).
Depois, simule uma linha de transmissão média (de comprimento igual a 150 km, ou seja, considerando que o valor da
impedância da linha tenha sido dado em Ω/km) e, finalmente, simule uma linha de transmissão longa (de comprimento
igual a 300 km).

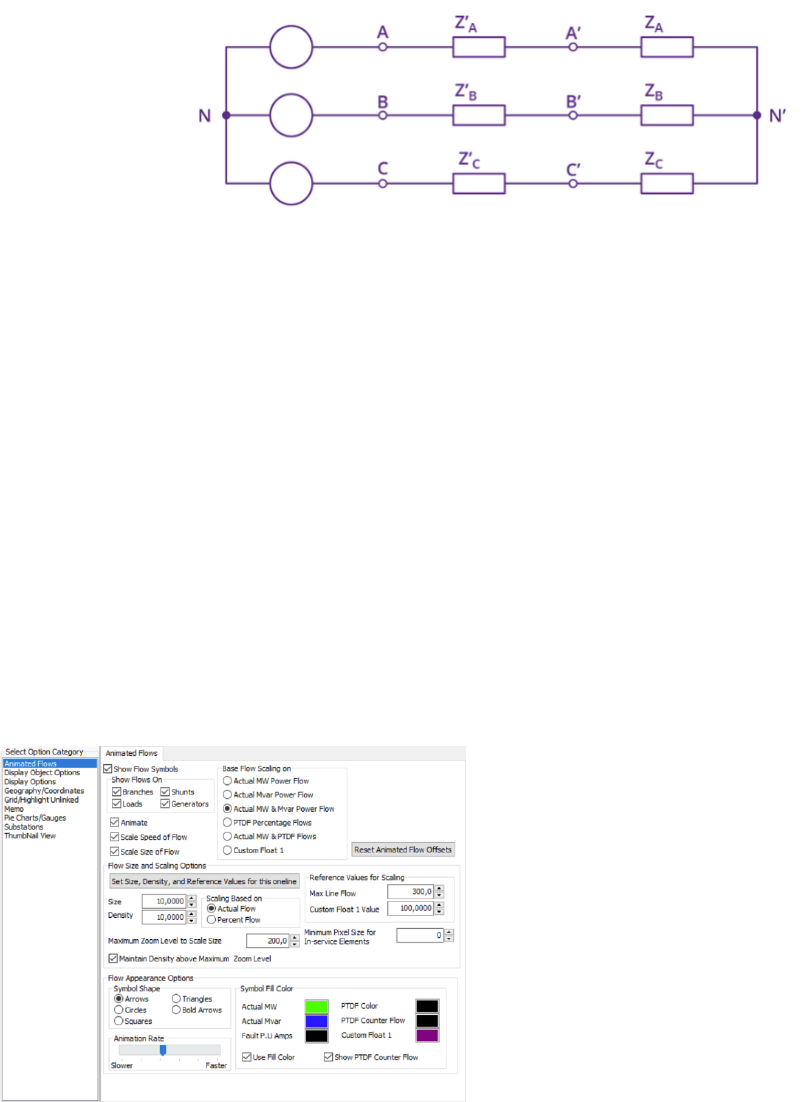

A imagem apresenta um circuito trifásico com as fases chamadas de “A, B e C”. Nas três fases, estão ligadas um gerador
representado por um círculo através de um ponto comum chamado de neutro e representado pela letra “N” e o ponto “A,
B e C”, respectivamente. O ponto “A” está conectado a uma impedância de linha chamada de “ZA'” ligada entre os pontos
“A”, localizado após o gerador e o ponto “A’” localizado após essa impedância da linha “A”. O ponto “A’” está conectado a
uma carga chamada de ZA, localizada entre os pontos “A’” e “N’”. Essa configuração repete-se para os pontos “B” e “C”,
em que estão ligadas as impedâncias de linha “ZB'” e "ZC'" e as cargas “ZB“ e “ZC“. Essas cargas estão interligadas através
de um circuito ligado em estrela ou Y.

Desenhe esse circuito no software PowerWord para que você possa compartilhar os seus resultados.

Resolução:


Passo a passo estruturação

Alterar a configuração da ferramenta para que ele possa exibir o fluxo de potência ativa e reativa, clicando na opção "One-
line Options" e escolhendo a aba "Animated Flows" na qual devemos selecionar a opção "Actual MW & MVAr Power
Flow" e, depois, devemos clicar em "Apply" e em "OK", conforme imagem.





 2/4


Iniciar a entrada dos desenhos referente ao diagrama da subestação, iniciar pelo barramento via "Draw" e item "Bus",
conforme imagem.





Após, alterar a tensão dessas barras para 380 V. Deve-se escolher a barra A como a barra de referência selecionando a
opção "System Slack Bus". Todas as tensões das nossas barras precisam estar configuradas como 1 ∠ 0º pu, via parâme-
tros voltage (pu) e de "Angle" na aba "Bus Information", conforme imagem.














 3/4

Após, inserir a impedância da linha (1,5 + 3 j) Ω. Selecionar "Transmission Line" e clicar nas barras A e A'. Será aberto uma
aba para que possa entrar com os valores. O valor de 1,5 deve ser inserido no parâmetro "Series Resistance" e o valor da
reatância indutiva deve ser inserido no parâmetro "Series Reactance", conforme imagem.




Após, deve-se inserir o gerador antes da barra A. Realizar selecionando a opção "Generator" em "Draw" e clicando na
barra A. Para que o software aceite a inserção do gerador, precisamos preencher o valor de 0 no parâmetro "MW
Setpoint" no campo "Power Control", conforme imagem.










 4/4

Realizar a configuração da impedância de carga (9 + j 6) Ω. O valor de 9 foi digitado no parâmetro "Constante Impedance"
na linha de "MW Value" e o valor de 6 na linha de "MVAr Value", conforme imagem.




O circuito final desenvolvido, conforme imagem.



Para testar, basta clicar no botão Play, conforme imagem.





A simulação do fluxo de potência será executada.
