Capacitor ou Condensador

Prévia do material em texto

Resumo

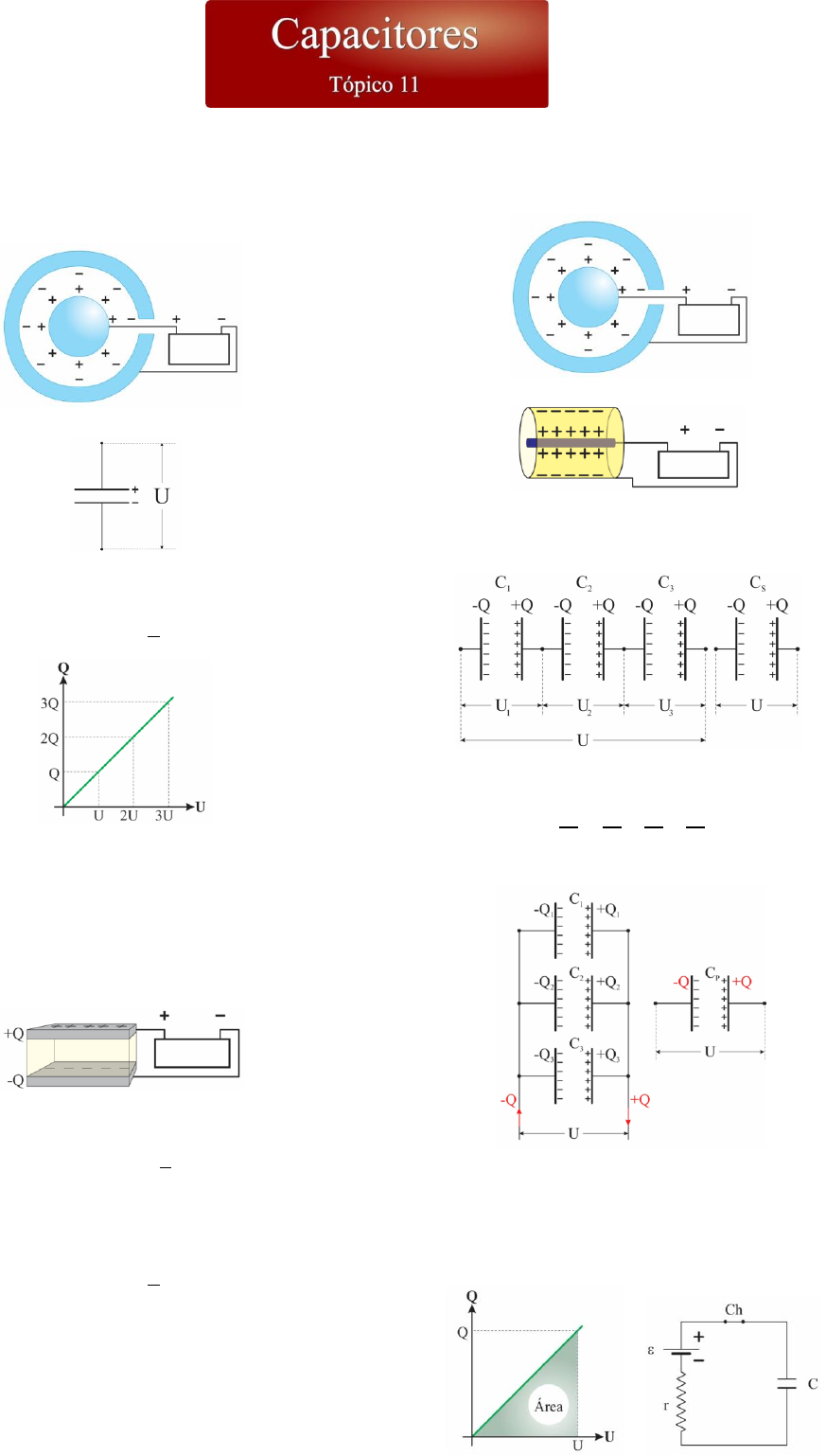

• Capacitor ou Condensador
É o dispositivo cuja função é armazenar cargas elétricas. É
formado por dois condutores chamados de armaduras
separadas por um material isolante (dielétrico).

• Símbolo

• Capacidade ou capacitância eletrostática de um
capacitor
C =
Q
U


Unidade (SI): C/V = Farad
Unidades usuais:
mF = 10-3 F
F = 10-6 F
pF = 10-12 F
• Tipos de capacitores
o Capacitor de placas planas e paralelas

A capacidade de um capacitor de placas planas e paralelas
no vácuo é dada por:
C = ε0.
A
d

A intensidade do campo elétrico uniforme entre as placas do
capacitor de placas planas e paralelas, cujo meio dielétrico é
o vácuo é:
E =
σ
A

Em que  é a densidade superficial de carga elétrica de uma
das armaduras.







o Capacitor esfér ico

o Capacitor cilíndr ico


• Associação de capacitores
o Em série

Todos os capacitores apresentam a mesma carga Q.
U = U1 + U2 + U3
1
CS
=
1
C1
+
1
C2
+
1
C3

o Em paralelo

Todos os capacitores apresentam a mesma d.d.p. U
Q = Q1 + Q2 + Q3
CP = C1 + C2 + C3
• Energia Potencial Armazenada em um
Capacitor




• Rigidez Dielétrica
É o máximo valor do campo elétrico que um isolante suporta
sem se ionizar. Quando a rigidez dielétrica é superada ocorre
uma descarga elétrica.

• Capacitores em Circuitos Elétricos
Nos circuitos de corrente contínua, será analisado o
comportamento dos capacitores somente após estarem
carregados e em regime estacionário. Nestas condições, um
ramo de um circuito com um capacitor carregado
comporta-se como um circuito aberto.






Exercícios de Aplicação
1) (UFES) Um capacitor ideal de placas planas paralelas é
carregado mediante a aplicação de uma d.d.p. entre suas
placas. A distância entre as placas é então duplicada,
mantendo-se a mesma d.d.p. entre elas. Nessa nova situação,
a carga nas placas _________ e a energia eletrostática
armazenada no capacitor __________.
Preencher CORRETAMENTE as lacunas, na sequência em
que aparecem na frase acima:
a) dobra - reduz-se à metade
b) não se altera - dobra
c) reduz-se à metade - reduz-se à metade
d) dobra - dobra
e) reduz-se à metade - não se altera
2) (UECE) Admita que dois capacitores, um de 3 F e outro de
6 F, sejam conectados em série e carregados sob uma
diferença de potencial de 120V. A diferença de potencial, em
volts, através do capacitor de 3 F, é:
a) 40 b) 50 c) 80 d) 180
3) (Mackenzie) A figura 1 ilustra um capacitor plano, cujas
armaduras, idênticas, distam entre si de 2,0mm. Associamos
três capacitores iguais a esse, conforme a ilustração da figura
2, e estabelecemos entre os pontos A e B uma d.d.p. de 240V.

A intensidade do vetor campo elétrico num ponto entre as
armaduras de um desses capacitores, equidistante delas e
longe de suas bordas, é:
Dado: ε0 = 8,8  10
-12 F
a) zero
b) 4,0 . 104 V/m
c) 8,0 . 104 V/m
d) 1,2 . 105 V/m
e) impossível de ser determinada sem conhecermos a
capacitância de cada capacitor.
4) (UFPE) Quando dois capacitores, de capacitância C1 e C2,
são ligados a uma bateria, como mostrado na figura a seguir,
adquirem cargas Q1 e Q2, respectivamente.

Sabendo que C1 > C2 , assinale a alternativa correta.
a) Q1 > Q2 d) Q1 < 2 Q2
b) Q2 = 2Q1 e) Q1 = Q2
c) Q2 > Q1

Exercícios Propostos
5) (Mackenzie) A energia armazenada pela associação de 3
capacitores de mesmo valor nominal, mostrada a seguir, é
0,1J. A capacitância de cada capacitor é:

a) 10 F b) 15 F c) 20 F d) 25 F e) 30 F
6) (UFPE) O capacitor de 15 F do circuito está inicialmente
descarregado. Depois que a chave Ch for fechada, determine
a carga total que passará pela chave, em C.

7) (UNESP) São dados um capacitor de capacitância (ou
capacidade) C, uma bateria de f.e.m.  e dois resistores cujas
resistências são, respectivamente, R1 e R2. Se esses
elementos forem arranjados como na figura adiante, a carga
armazenada no capacitor será nula. Justifique esta afirmação.

8) (Mackenzie) No circuito a seguir, estando o capacitor com
plena carga, levamos a chave k da posição 1 para a 2. A
quantidade de energia térmica liberada pelo resistor de 5 ,
após essa operação, é:
a) 1 J b) 3 J c) 6 J d) 12 J e) 15 J

Respostas
Exercíc ios de Aplicação
1) C
2) C
3) B
4) A
Exercíc ios Propostos
5) E
6) 18 C
7) A tensão no capacitor é nula.
8) C
