Técnico em Eletromecânica
 UNIDADE CURRICULAR – FUNDAMENTOS MECÂNICOS
SITUAÇÃO DE APRENDIZAGEM 6 – A MÁQUINA NÃO PODE PARAR!
ATIVIDADE 2

Nome do aluno: Davi Viana Barbosa
Turma: segunda-feira



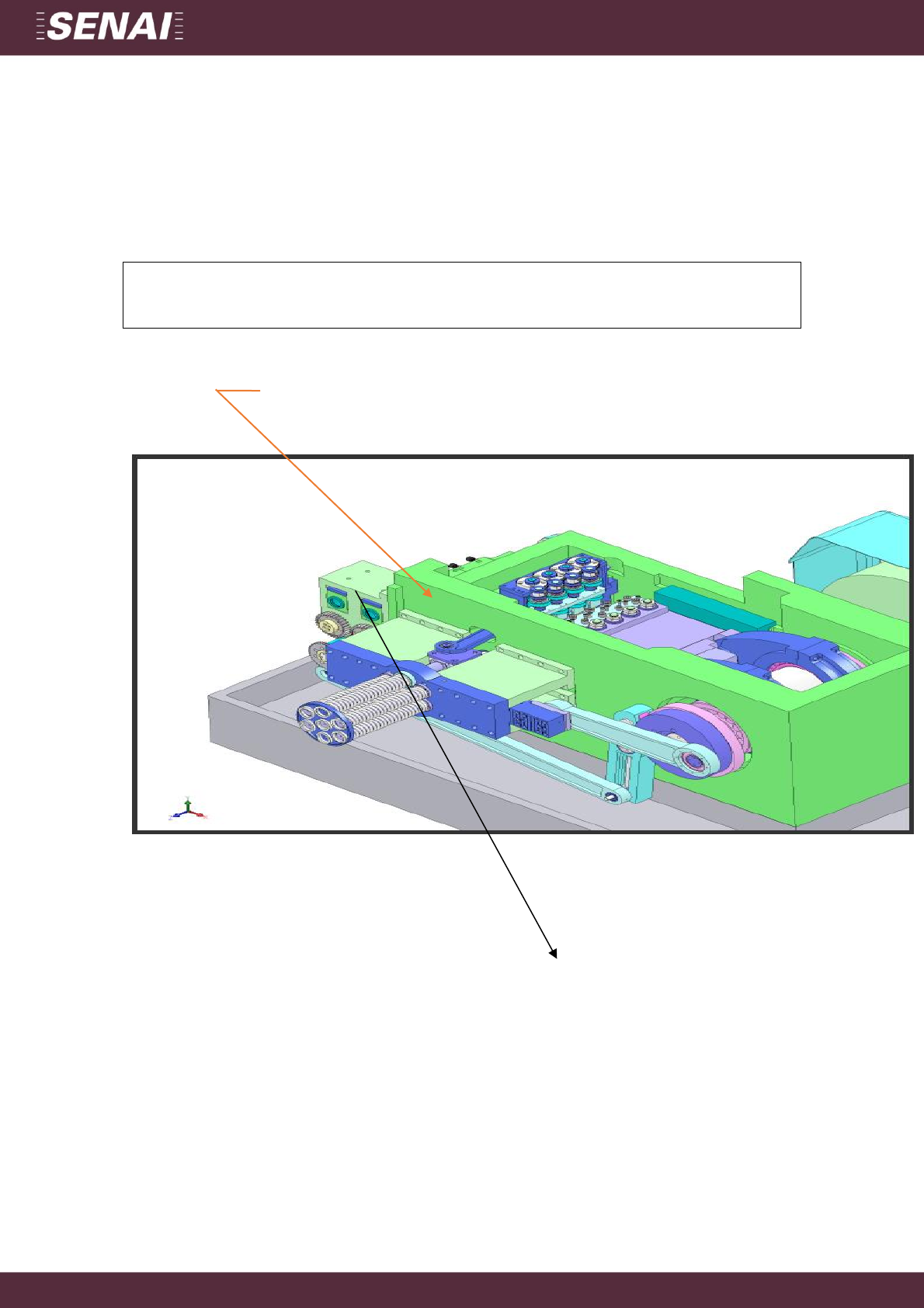

 Prensa - Conformadora de porcas





Conjunto de Alimentação







Técnico em Eletromecânica



✓ Dados para solução do problema:

 Rolamento rígido de esferas;
 F = Carga aplicada nos mancais;
 d1 = distância do mancal A até a carga F;
 d2 = distância do mancal B até a carga F;
 d3 = distância do mancal A até o mancal B.













Técnico em Eletromecânica


✓ Eixo e rolamentos do conjunto de alimentação que está apresentando problema.



✓ Fórmulas para efetuar o cálculo da somatória de forças nos pontos A e B, e por
consequência determinar os esforços nos mancais A e B, denominadas de
reações de apoio ( RA e RB):

 RA – Reação de apoio no mancal A;
 RB – Reação de apoio no mancal B;

 ƩMA = Somatória dos momentos no ponto A
 ƩMB = Somatória dos momentos no ponto B
 ƩMA = 0
 F x d1 – RB x d3 = 0
 ƩMB = 0
 F x d2 – RA x d3 = 0



✓ Fórmula para o cálculo da capacidade de carga dinâmica “C” que está agindo nos
rolamentos dos apoios/ e ou mancais A e B:

 P = Carga real aplicada nos rolamentos, que corresponde a RA para o mancal A e RB
para o mancal B.

Lh = Vida nominal do rolamento em horas.


Sendo assim, temos:


Técnico em Eletromecânica
Etapa 1

identifique a força ou carga e cálculo da capacidade de carga no eixo e nos mancais
da prensa conformadora (CF-33) de acordo com essas especificações.


MANCAL A MANCAL B
ƩMA = 0 ƩMB= 0
F.d1-RB.d3= 0 F.d2+RA.d3 = 0
15000.150-RB.360= 0 15000.210+RA.360= 0
RB= 6250N RA= 8750N






Etapa 2

Realize os cálculos de capacidade de carga dinâmica conforme especificações.
