Exercício Caminho do Conhecimento - Etapa 10 (25632)
Atividade finalizada em 24/06/2023 17:00:50 (952687 / 2)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
MÁQUINAS ELÉTRICAS E TRANSFORMADORES [838686] - Avaliação com 4 questões, com o peso total de 13,00 pontos [capítulos - 115]
Turma:
Curso Técnico: Automação Industrial - Grupo: EAD - 05/23 - EAD AUT [88401]
Aluno(a):
91457450 - LUCAS DE SOUZA DOS SANTOS - Respondeu 4 questões corretas, obtendo um total de 13,00 pontos como nota
[349989_1757
11]
Questão
001
Os motores síncronos recebem essa denominação devido ao sincronismo existente entre a sua rotação e a tensão alternada de
alimentação. Considerando uma alimentação de 220 V / 60 Hz em um motor síncrono de 3 pares de polos, a velocidade de rotação, em
RPM, é:
600
X 1200
7200
3600
1800
[349989_1757
10]
Questão
002

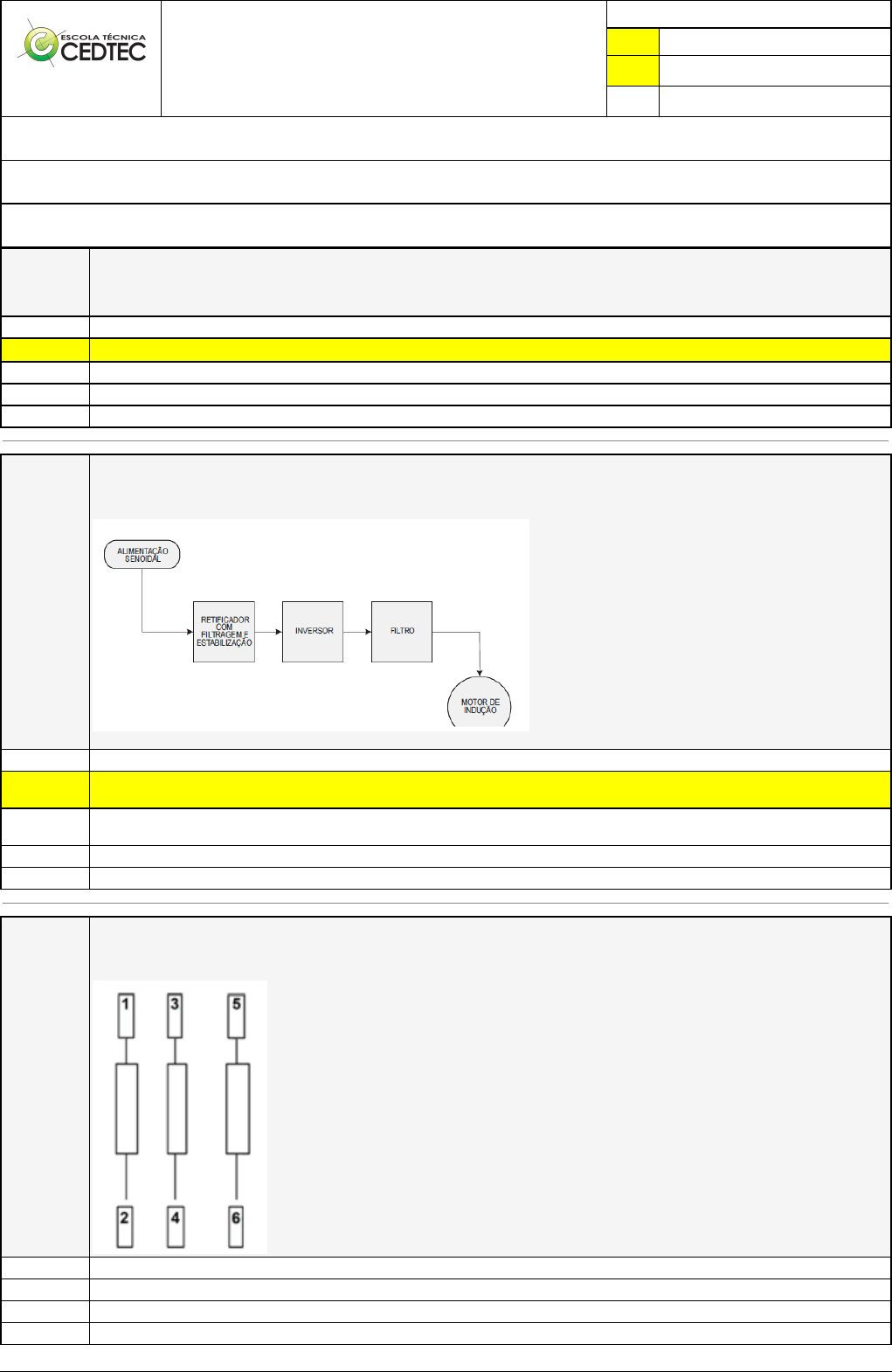

O acionador CA de frequência variável, representado no diagrama abaixo, é usado para controlar a velocidade de um motor de indução. A
velocidade do motor de indução é proporcional à frequência aplicada, e, consequentemente, o controle da velocidade corresponde ao
controle de frequência. Os componentes responsáveis pelo chaveamento do retificador são diodos retificadores de silício, e o inversor é
construído usando-se tiristores, além do uso de elementos passivos de circuito. Todos os componentes do circuito são ideais.
Assim, a função do inversor e a função do filtro localizado entre o inversor e o motor, representados no diagrama, são, respectivamente,
Inverter a fase da tensão de alimentação a cada ciclo e eliminar todos os harmônicos da tensão gerados pelo inversor.
X Converter a tensão contínua em alternada não senoidal com frequência variável em função do ângulo de disparo dos tiristores quecompõem o circuito do inversor e minimizar a ação dos harmônicos existentes na tensão não senoidal gerada pelo inversor.
Converter corrente contínua em alternada, puramente senoidal, e minimizar o fator de ondulação, deixando o controle de velocidade mais
suave.
Controlar o valor eficaz da tensão senoidal entregue ao motor e gerar harmônicos necessários ao funcionamento do motor.
Converter corrente alternada em contínua e minimizar o fator de ondulação.
[349990_1757
13]
Questão
003
A placa de identificação de um motor trifásico com seis fios para ligações, identificados pelos números de 1 a 6, apresenta, entre outras
informações, as tensões de 220/380 V e o esquema de ligação representado ao lado. Se os fios 1, 3 e 5 forem ligados, respectivamente, a
cada uma das fases de uma linha trifásica com tensões compatíveis ao motor e os fios 2, 4 e 6 forem conectados entre si, significa que o
motor foi ligado em modo:
Triângulo com tensão de 380 V
Estrela com tensão de 220 V
Shunt com tensão de 220 V
Estrela com tensão de 380 V
Pincel Atômico - 28/11/2023 10:57:54 2/2
# Triângulo com tensão de 220 V
[349989_1757
09]
Questão
004
Um motor monofásico de 5HP (considere 1 HP = 746W) está conectado a uma fonte de 100V e possui um fator de potência 0,8 atrasado e
um rendimento de 50%. O valor da corrente elétrica requerida da fonte, em ampères, é:
X 93,25
9,20
2,25
23,31
59,68
