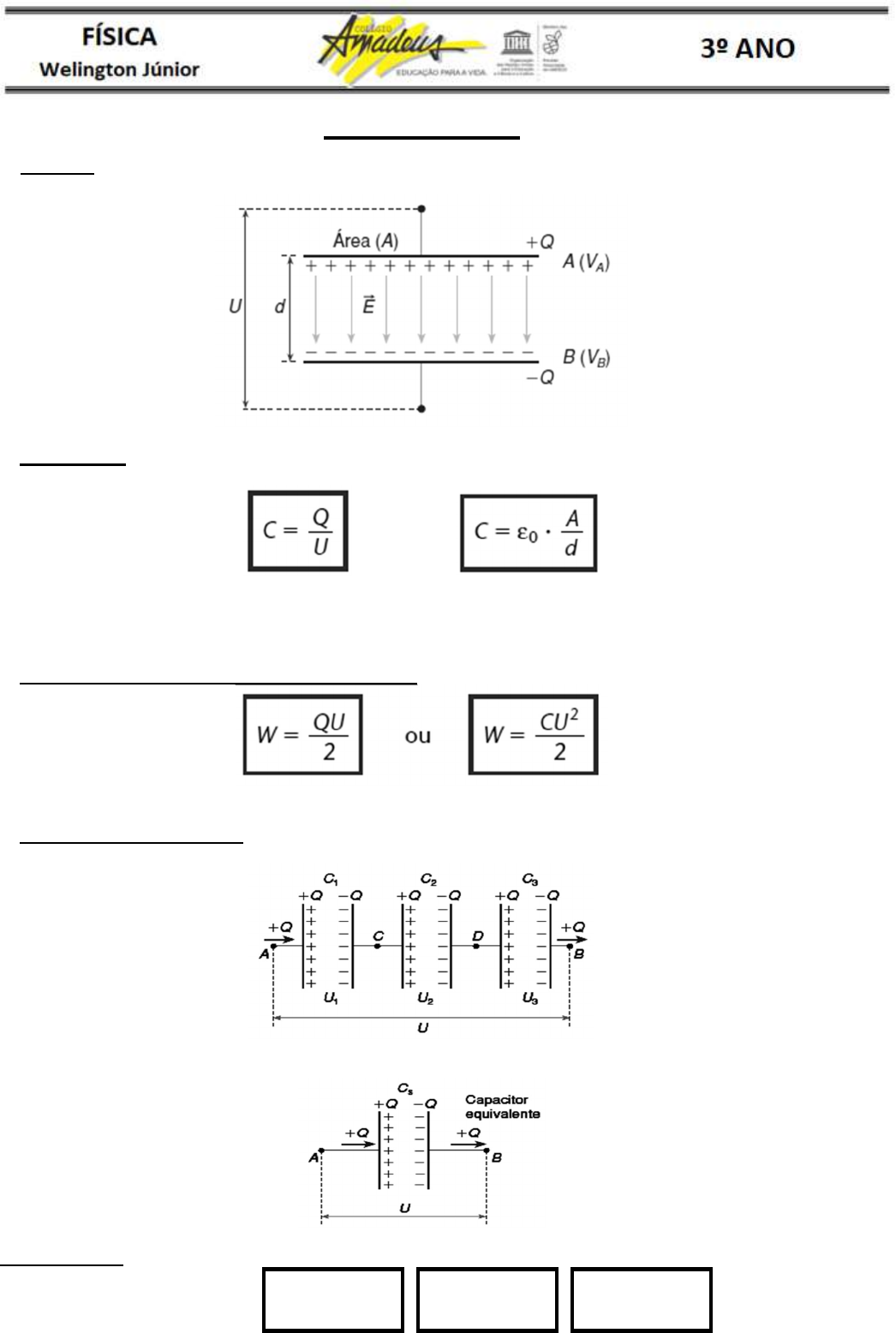

Capacitores

1) Conceito-É um dispositivo capaz de armazenar caras elétricas. Consta essencialmente de dois condutores
A e B, chamadas de armaduras. Um capacitor é simbolizado da seguinte forma:


2) Capacitância
 É a razão constante entre a carga Q acumulada e a tensão U entre as armaduras.

Unidade (SI) : Farad (F)
OBS => O valor 0 é chamado de permitividade absoluta no vácuo. Seu valor é 8,8.10-12 F/m.


3) Energia Potencial Armazenada por um Capacitor

Unidade (SI) : Joule(J)

4) Associação de Capacitores
 a) Em série

 O objetivo é transformar esses capacitores em apenas um, chamado capacitor equivalente que exerça a
mesma função que os outros juntos.


Características

 b) Em paralelo

Características




Exercícios de Aprendizagem
1) As armaduras de um capacitor plano a vácuo
apresentam área A = 0,20m2 e estão situadas a uma
distância d = 2,0 cm. Esse capacitor é carregado sob
ddp U = 1.000V. Determine:
a) a capacitância do capacitor;
b) a carga elétrica do capacitor.
(Permissividade absoluta do vácuo: Eo= 8,8.10-12F/m.)

2) As armaduras de um capacito r plano, a vácuo,
medem 30 cm x 50 cm e estão separadas por uma
distância d = 2 mm. Calcule:
a) a capacitância desse capacitor;
b) a carga que ele receberá quando entre suas
armaduras for aplicada uma ddp igual a 2.000 V.
(Adote: E0= 8,8.10-12F/m.)


3) Três capacitores de capacitâncias 6 μF, 3 μF e 2 μF
são associados em série. Fornecendo-se à associação
a carga de 12μC, determine:
a) a carga e a ddp em cada capacitor;
b) a ddp da associação;
c) a capacitância do capacitor equivalente;
d) a energia potencial elétrica da associação.


4) Dois capacitores em série, um de 8.10-6F e outro de
2 .10-6 F, estão ligados a uma ddp de 100V. Determine
a carga e a ddp de cada capacitor.


5)Para o esquema dado, determine:

a) a carga total armazenada pela associação;
b) a energia potencial elétrica total armazenada pela
associação.


6)Considere a associação esquematizada.

Determine:
a) a capacitância equivalente entre A e B;
b) a carga e a ddp de cada capacitor quando se
submete a associação a uma ddp de 50 V.


7) Há quatro maneiras possíveis de se ligarem três
capacitores iguais. Qual dos itens a seguir apresenta
todos os valores corretos?



8) Um circuito elétrico é constituído por m gerador de
f.e.m. 20 V e resistência interna de 2,0 Ω, dois
resistores de 3,0 Ω e 6,0 Ω, um capacitor de 2,0.10-7 F
e duas chaves interruptoras K1 e K2, como representa o
esquema.

Determine a intensidade da carga elétrica
armazenada pelo capacitor, quando as chaves K1 e
K2 encontram-se fechadas.
