LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
1 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br



AVALIAÇÃO DOS
RESULTADOS

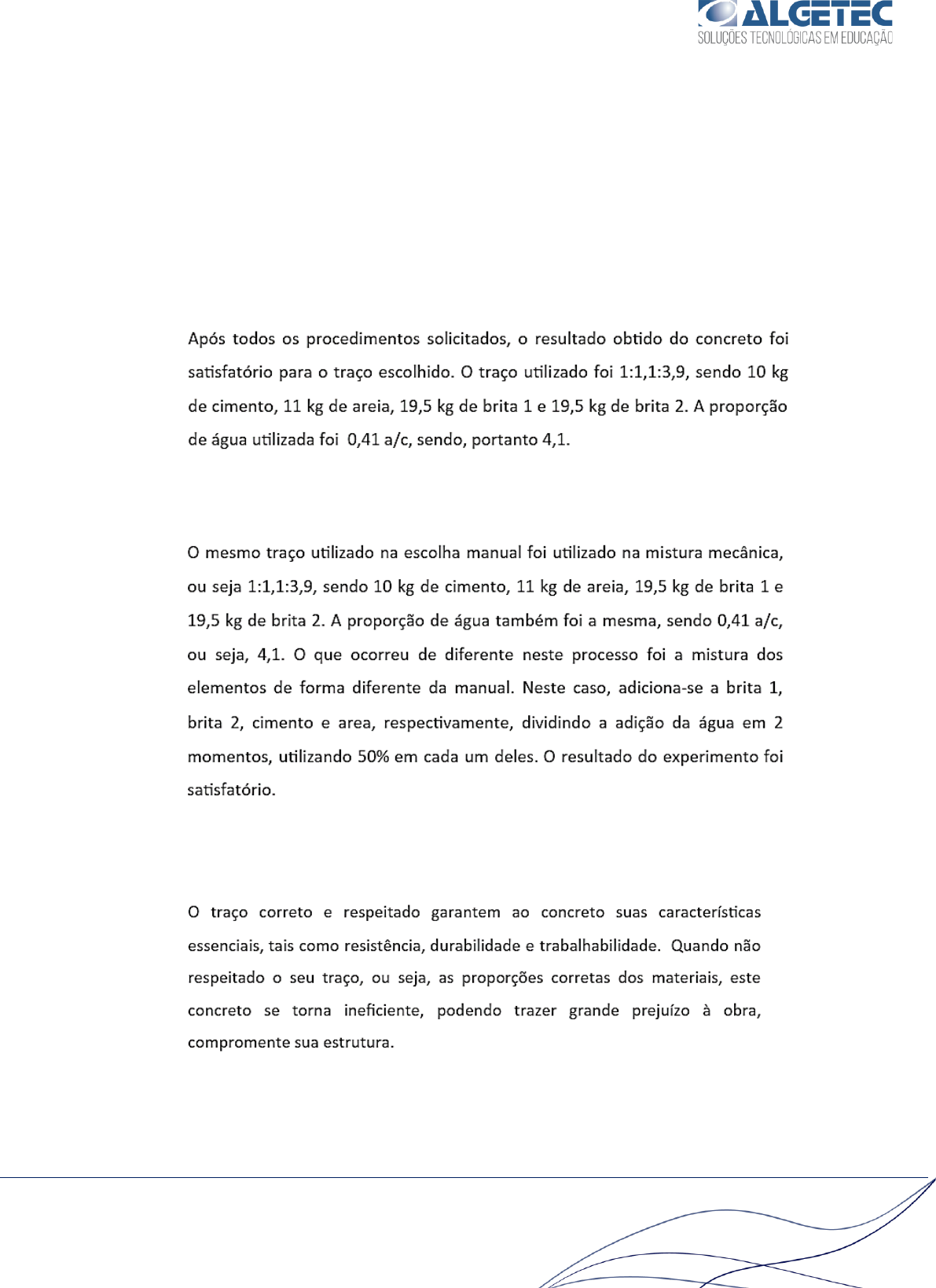

1. Qual foi o resultado obtido ao seguir o procedimento de mistura manual
do concreto? Qual traço foi utilizado?







2. Qual foi o resultado obtido ao seguir o procedimento de mistura mecânica
do concreto? Qual traço foi utilizado?









3. Qual a importância de definir um traço adequado para o concreto utilizado
em uma obra?











mailto:contato@algetec.com.br
http://www.algetec.com.br/
LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
2 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br


4. Cite uma vantagem e uma desvantagem de cada um dos métodos utilizados
para produzir concreto utilizados neste laboratório.










































mailto:contato@algetec.com.br
http://www.algetec.com.br/
LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
3 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br


AVALIAÇÃO DOS
RESULTADOS

1. Quais características do concreto podem ser inferidas ao aplicar o Slump
Test em uma amostra de concreto?
O Slump Test, ou teste de abatimento do concreto, é um meio rápido de
definir as características do concreto fresco momento s antes de sua
aplicação, fazendo parte do controle tecnológico.

2. Qual norma da ABNT define os parâmetros que devem ser seguidos ao
realizar este ensaio?
A ABNT define como se deve proceder com esse teste por meio da ABNT
NBR NM 67:1998: Concreto – Determinação da consistência pelo
abatimento do tronco de cone, norma bilíngue que aponta critérios para o
teste tanto em canteiro como em laboratório. Como o tempo influencia no
abatimento do concreto fresco, também existe a norma ABNT NBR
10342:2012: Concreto — Perda de abatimento — Método de ensaio,
definindo como mensurar tal perda.

3. Qual foi o valor obtido para o abatimento do tronco de cone?

Esse valor de abatimento ir á variar segundo a aplicação do concreto . Para
volumes grandes e com pouca armadura, como em sapatas e blocos de fundação,
o slump mínimo é de 4 cm.
Para vigas, pilares e lajes com lançamento de concreto manual ou por caçambas, o
slump mínimo varia entre 6 e 8 cm. Já para concretos bombeados, pela mobilidade
exigida, os limites inferiores sobem para a faixa de 8 a 12 cm


mailto:contato@algetec.com.br
http://www.algetec.com.br/
LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
4 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br


4. Caso seja necessário alterar a amostra de concreto fresco para aumentar
o abatimento, qual deve ser a medida tomada?

Obter a amostra necessária ao teste. Escolher ou ter um local plano pré-
determinado. Colocar sobre esse local plano, de preferência estanque (não
sobre o solo) um molde tronco-cônico com as seguintes dimensões:
diâmetro inferior de 20 cm, diâmetro superior de 10 cm e altura de 30 cm
(com a maior base voltada para baixo). Encher uma camada de 10 cm de
altura com concreto. Compactar com vinte e cinco golpes em uma barra
com 16 mm de diâmetro. Repetir o mesmo procedimento para as duas
camadas seguintes.
De cinco a dez segundos depois, retira-se o molde lentamente. Coloca -se o
molde, agora com a base menor voltada ao chão. Compara-se a diferença
de altura entre o molde e o tronco de cone de concreto fresco, que é o
abatimento ou slump, em centímetros (cm). Verificando -se que o valor do
teste corresponde ou ao valor especificado, ou a um valor dentro do limite
de tolerância normativa, pode -se aceitar o concreto.

























mailto:contato@algetec.com.br
http://www.algetec.com.br/
LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
5 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br


AVALIAÇÃO DOS RESULTADOS

1. Quais foram as dimensões dos corpos de prova de 1 a 6 deste ensaio?
Os resultados obtidos estão de acordo com a norma ABNT NBR 7222?

• CORPO DE PROVA 1: - Diâmetro posição 1 – 100,75mm - Diâmetro posição
2 – 99,70mm - Altura – 198,65mm
• CORPO DE PROVA 2: - Diâmetro posição 1 – 99,85mm - Diâmetro posição 2
– 100,10mm - Altura – 202,95mm
• CORPO DE PROVA 3: - Diâmetro posição 1 – 99,85mm - Diâmetro posição 2
– 98,45mm - Altura – 200,15mm
• CORPO DE PROVA 4: - Diâmetro posição 1 – 99,50mm - Diâmetro posição 2
– 100,50mm - Altura – 200,95mm
• CORPO DE PROVA 5: - Diâmetro posição 1 – 100,55mm - Diâmetro posição
2 – 100,30mm - Altura – 200,80mm
• CORPO DE PROVA 6: - Diâmetro posição 1 – 99,70mm - Di âme t ro posição
2 – 101,15mm - Altura – 198,50mm


2. Qual foi a força, em newtons, aplicada pela máquina de ensaio em cada
corpo de prova?
• CORPO DE PROVA 1: - Carga de ruptura – 69.273,80 N
• CORPO DE PROVA 2: - Carga de ruptura – 64.530,85 N
• CORPO DE PROVA 3: - Carga de ruptura – 68.516,30 N
• CORPO DE PROVA 4: - Carga de ruptura – 67.091,27 N
• CORPO DE PROVA 5: - Carga de ruptura – 67.200,55 N
• CORPO DE PROVA 6: - Carga de ruptura – 64.060,55 N



mailto:contato@algetec.com.br
http://www.algetec.com.br/
LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
6 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br



3. Qual a resistência à tração, em megapascals, de cada corpo de prova?
• CORPO DE PROVA 1: - Resistência a tração – 2,2150 Mpa
• CORPO DE PROVA 2: - Resistência a tração – 2,0247 Mpa
• CORPO DE PROVA 3: - Resistência a tração – 2,1979 Mpa
• CORPO DE PROVA 4: - Resistência a tração – 2,1254 Mpa
• CORPO DE PROVA 5: - Resistência a tração – 2,1215 Mpa
• CORPO DE PROVA 6: - Resistência a tração – 2,20458 Mpa


4. Quais informações sobre o concreto podem ser obtidas do ensaio de tração?


Obtemos a resistência a tração do concreto através do ensaio de fendilhamento, por ser
um pouco menor que a resistência à tração axial, devido as tensões de compressão que
atuam simultaneamente (caso de solicitação "biaxial"). Na realidade, observa-se o
contrário, o que é explicado pelo fato de que, neste tipo de ensaio, as maiores tensões de
tração não ocorrem na superfície, mas sim no interior da seção, onde a retração produz
tensões de compressão que necessitam ser primeiramente eliminadas.





















mailto:contato@algetec.com.br
http://www.algetec.com.br/
LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
7 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br



AVALIAÇÃO DOS
RESULTADOS

5. Quais foram as dimensões dos corpos de prova de 1 a 6 deste ensaio?
Os resultados obtidos estão de acordo com a norma ABNT NBR 7222?

• CORPO DE PROVA 1: - Diâmetro posição 1 – 100,60mm - Diâmetro posição
2 – 98,90mm - Altura – 204, 00mm
• CORPO DE PROVA 2: - Diâmetro posição 1 – 99,40mm - Diâmetro posição 2
– 100,20mm - Altura – 203, 30mm
• CORPO DE PROVA 3: - Diâmetro posição 1 – 99,70mm - Diâmetro posição 2
– 100,35mm - Altura – 203, 40mm
• CORPO DE PROVA 4: - Diâmetro posição 1 – 99,35mm - Diâmetro posição 2
– 99,75mm - Altura – 203, 95mm• CORPO DE PROVA 5: - Diâmetro posição 1 – 100,30mm - Diâmetro posição
2 – 100,65mm - Altura – 206, 90mm
• CORPO DE PROVA 6: - Diâmetro posição 1 – 100,35mm - Diâmetro posição
2 – 99,55mm - Altura – 206, 20mm

6. Qual foi a força, em newtons, aplicada pela máquina de ensaio em cada
corpo de prova?
• CORPO DE PROVA 1: - Carga de ruptura – 138.377,70 N
• CORPO DE PROVA 2: - Carga de ruptura – 148.417,70 N
• CORPO DE PROVA 3: - Carga de ruptura – 134.858,50 N
• CORPO DE PROVA 4: - Carga de ruptura – 135.553,30 N
• CORPO DE PROVA 5: - Carga de ruptura – 163.479,60N
• CORPO DE PROVA 6: - Carga de ruptura – 147.435,50 N
mailto:contato@algetec.com.br
http://www.algetec.com.br/
LABORATÓRIO DE ENGENHARIA CIVIL
EXECUÇÃO DE TRAÇO DO CONCRETO
8 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br




7. Qual a resistência à tração, em megapascals, de cada corpo de prova?
• CORPO DE PROVA 1: - Resistência a compressão – 17,7072 Mpa
• CORPO DE PROVA 2: - Resistência a compressão – 18,8876 Mpa
• CORPO DE PROVA 3: - Resistência a compressão – 17,2396 Mpa
• CORPO DE PROVA 4: - Resistência a compressão – 17,4155 Mpa
• CORPO DE PROVA 5: - Resistência a compressão – 20,6185 Mpa
• CORPO DE PROVA 6: - Resistência a compressão – 18,7908 Mpa



8. Quais informações sobre o concreto podem ser obtidas do ensaio de compressão?

Obtemos a resistência a compressão do concreto, e é a característica mais importante de
um concreto. Os ensaios para efeitos de resistência do concreto apresentam dados que
certificam a qualidade da estrutura por meio de informações como capacidade resistente,
desempenho em serviço e durabilidade da estrutura para resistir às influências previstas
durante o processo executivo e uso da edificação.
