Disciplina: ELETRÔNICA DIGITAL  AV
Aluno: VINÍCIUS FERREIRA DOS SANTOS 202209181541
Turma: 9001
DGT0120_AV_202209181541 (AG)   14/11/2023 13:05:49 (F)
Avaliação: 10,00 pts Nota SIA: 10,00 pts
Estação de trabalho liberada pelo CPF 08601339581 com o token 661420 em 14/11/2023 12:53:48.

ENSINEME: CIRCUITOS LÓGICOS COMBINACIONAIS

 1. Ref.: 3990182 Pontos: 1,00  / 1,00
O maior valor decimal que pode ser representado com 12 bits utilizando a codi�cação BCD é:
9999
99
 999
1000
100
 2. Ref.: 3990189 Pontos: 1,00  / 1,00

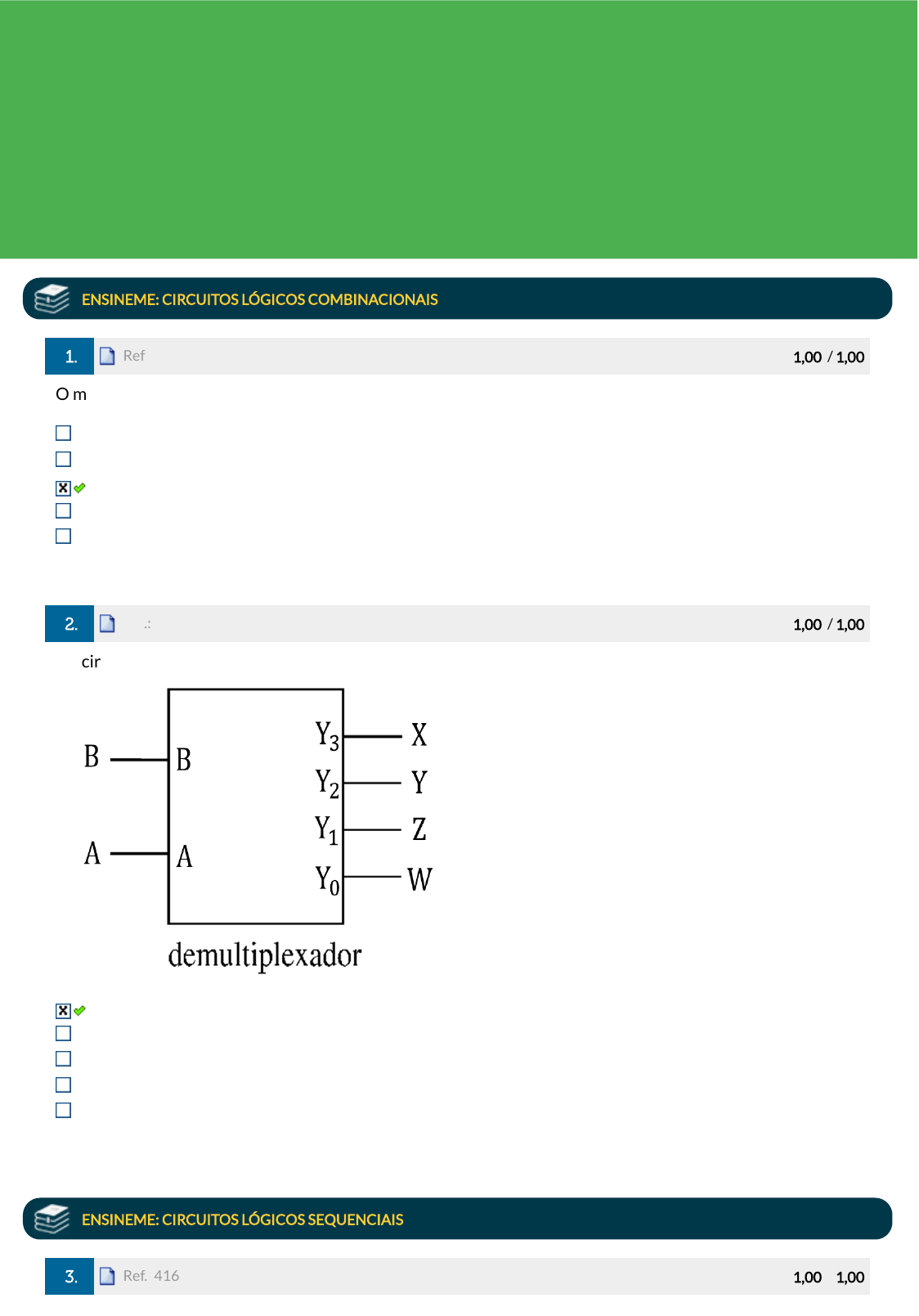

No circuito, a seguir, qual a saída (XYZW) quando B = 0 e A = 1?
 0010
1101
1011
0001
0100

ENSINEME: CIRCUITOS LÓGICOS SEQUENCIAIS

 3. Ref.: 4161258 Pontos: 1,00  / 1,00
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990182.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990182.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990189.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990189.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4161258.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4161258.');
02/01/2024, 08:48 EPS
https://simulado.estacio.br/alunos/ 2/4
Um contador crescente de 4 bits, com clear e load síncronos, oferece a saída Q3Q2Q1Q0. Sabendo-se que o número
em binário 1000 está ligado à sua entrada paralela de carregamento, que a lógica (Q2.Q0) aciona o load e que a lógica
(Q3.Q1) aciona o clear, o número de estados da sequência permanente é:
10
7
8
 9
12
 4. Ref.: 4158261 Pontos: 1,00  / 1,00
A seguir temos um contador digital implementado com 4 (quatro) �ip-�ops tipo JK.
Informe se é verdadeiro (V) ou falso (F) o que se a�rma abaixo sobre o contador digital.

(  ) É um contador modo 16.
(  ) Quando a chave S1 está na posição T (tal como na �gura), é um contador modo 13.
(  ) Quando a chave S1 está na posição W (posição outra que a da �gura), é um contador modo 10.
(  ) Além dos estados �rmes que de�nem o modo do contador, esse contador apresenta um estado de transição.
 (F); (F); (V); (V)
(F); (V); (V); (F)
(V); (V); (F); (F)
(V); (F); (F); (V)
(F); (V); (F); (V)

ENSINEME: DISPOSITIVOS DE MEMÓRIA

 5. Ref.: 3992831 Pontos: 1,00  / 1,00
Marque a alternativa correta em relação a operação de refresh:
 É o procedimento de repotencialização de dados realizados nas memórias DRAM
É o procedimento para apagar os dados de uma memória EPROM
É a reinserção de dados após uma leitura realizada nas memórias dinâmicas
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4158261.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4158261.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992831.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992831.');
02/01/2024, 08:48 EPS
https://simulado.estacio.br/alunos/ 3/4
É o procedimento para acessar um endereço especí�co numa memória SPROM
É o procedimento de realizado para escrever dados em uma memória SRAM
 6. Ref.: 3992834 Pontos: 1,00  / 1,00
Em informática, memória é um termo genérico utilizado para especi�car dispositivos capazes de armazenar
dados ou programas, de forma permanente ou temporária. No que se refere ao uso de energia para manter a
informação, as memórias são comumente classi�cadas como voláteis e não voláteis. Assinale a alternativa
que apresenta SOMENTE memórias voláteis.
 DRAM e SRAM
RAM
ROM e EEPROM
EPROM E DRAM
RAM e FLASH

ENSINEME: FLIP-FLOPS

 7. Ref.: 3990392 Pontos: 1,00  / 1,00
Marque a alternativa que preenche as lacunas corretamente e em ordem:
I - Nos ________ a saída, em geral, só se modi�ca em instantes especí�cos de tempo
II - O sinal de _________ irá colocar a saída   do �ip-�op   em 0 assim que for ativado
III - Para inverter a saída de um �ip-�op   a entrada   deve ser  _______ .
 �ip-�ops, clear e 11
circuitos sequenciais, preset, 1
latches, clear e 1
�ip-�ops, relógio e 1
circuitos sequenciais, clear e 11
 8. Ref.: 3990391 Pontos: 1,00  / 1,00
O circuito representado tem como função o acionamento de uma fechadura pela sequência de senhas
digitadas a partir do teclado.
A fechadura é aberta quando Q2 é igual a 1. Para isso ocorrer, deve-se digitar o primeiro número, que é
convertido em BCD, dar um pulso de clock na entrada ENTER e repetir o processo para o segundo número.
Q JK
JK JK
X
X
X
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992834.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3992834.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990392.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990392.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990391.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990391.');
02/01/2024, 08:48 EPS
https://simulado.estacio.br/alunos/ 4/4
O bit D é o mais signi�cativo (MSB) e bit A o menos signi�cativo (LSB). A sequência de dígitos que deve ser
digitada para abrir a fechadura é:
7 e 3
5 e 8
3 e 7
 8 e 5
7 e 1

ENSINEME: SISTEMAS DE NUMERAÇÃO, ÁLGEBRA BOOLEANA E SIMPLIFICAÇÃO DE CIRCUITOS LÓGICOS

 9. Ref.: 3989714 Pontos: 1,00  / 1,00
Seja dada a expressão:
Observando os teoremas da álgebra de Boole e os teoremas de De Morgan, é correto a�rmar que:

 10. Ref.: 3989735 Pontos: 1,00  / 1,00
Qual a expressão simpli�cada do mapa abaixo?


¯̄¯̄
AB+
¯̄¯̄
A
¯̄¯̄
C +
¯̄̄ ¯̄
DEF
¯̄¯̄
AB+
¯̄¯̄
A
¯̄¯̄
C +
¯̄̄ ¯̄
DE +
¯̄̄ ¯̄
DF
A
¯̄¯̄
B +AC +D
¯̄¯̄
E +D
¯̄¯̄
F
¯̄¯̄
A B
¯̄¯̄
C +
¯̄̄ ¯̄
D E +
¯̄̄ ¯̄
D F
¯̄¯̄
A
¯̄¯̄
B +
¯̄¯̄
A C +DEF
¯̄̄ ¯̄
D
¯̄¯̄
B + CDA
¯̄¯̄
B +
¯̄¯̄
CDAB
¯̄̄ ¯̄
D
¯̄¯̄
B + CA
¯̄¯̄
B +DB
¯̄̄ ¯̄
D
¯̄¯̄
B + C
¯̄¯̄
B +
¯̄¯̄
CDAB
¯̄̄ ¯̄
D
¯̄¯̄
B + CA
¯̄¯̄
B +
¯̄¯̄
CDAB
¯̄̄ ¯̄
D
¯̄¯̄
A
¯̄¯̄
B +
¯̄̄ ¯̄
D A
¯̄¯̄
B + CA
¯̄¯̄
B +
¯̄¯̄
C  DAB+ CD
¯̄¯̄
AB
