Iniciado em terça, 23 jan 2024, 10:27
Estado Finalizada
Concluída em terça, 23 jan 2024, 10:41
Tempo
empregado
13 minutos 55 segundos
Avaliar 0,40 de um máximo de 0,50(80%)
Questão 1
Completo
Atingiu 0,05 de 0,05

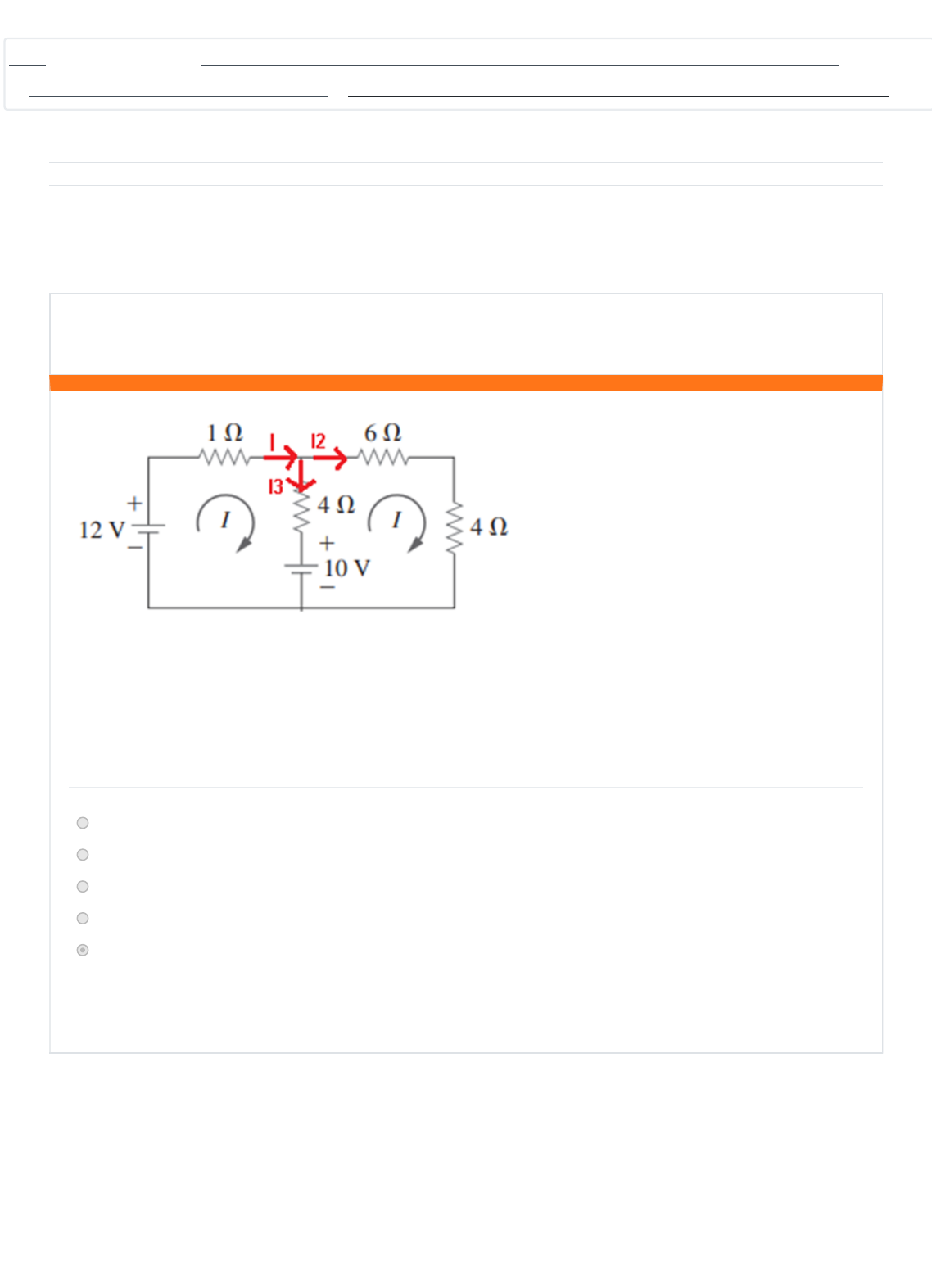

Sempre, ao sair de uma fonte de tensão, o sinal será positivo ou negativo dependendo do sentido de análise e dos pólos da
fonte. Na  primeira fonte, usando sentido horário, o pólo de saída é positivo. Já na segunda fonte, o pólo de saída é negativo, na
análise em sentido horário. Em circuito em Série, ou com uma malha só, a corrente elétrica é uma só, chamada nesta análise de
I. Já com 2 malhas, teremos três correntes elétricas diferentes. No circuito da Figura, identifique o valor da corrente elétrica que
dá origem a i2 e i3.
a. I1=-1,074A
b. I1=-1,26A
c. I1=0,185A
d. I1=1,074A
e. i1=1,26A
Sua resposta está correta.
Painel / Minhas Disciplinas / BACHARELADO EM ENGENHARIA ELÉTRICA-disc. 4- CIRCUITOS ELÉTRICOS: FUNDAMENTOS E ANÁLISE
/ ATIVIDADE DE ESTUDO 01 - VALOR 0,5 PONTOS / CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 01 - PRAZO FINAL: 07/03/2024
https://www.eadunifatecie.com.br/course/view.php?id=25490
https://www.eadunifatecie.com.br/course/view.php?id=25490
https://www.eadunifatecie.com.br/my/
https://www.eadunifatecie.com.br/course/view.php?id=25490
https://www.eadunifatecie.com.br/course/view.php?id=25490#section-4
https://www.eadunifatecie.com.br/mod/quiz/view.php?id=892820
Questão 2
Completo
Atingiu 0,05 de 0,05
É necessário praticar a análise nodal de Kirchhoff, aumento a complexidade, e utilizando um circuito elétrico com 2 malhas. Na
figura temos 2 nós e, por isso, temos a equação da malha 1, equação da malha 2 e a equação do nó, que é a mesma para
qualquer um dos dois nós. O sentido de análise adotada é horário, e pode ser também adotado sentido de análise anti-horário
desde que seja seguida fielmente até o fim da análise. Sabendo que na figura temos uma fonte de tensão Vs=10V, um resistor
R1=5Ω, um resistor R2=5Ω  e um resistor R3=5Ω, quais são as 3 correntes elétricas presentes equações resultantes da análise
de Kirchhoff?
a. I=0A
I2=2A
I3 =-2A
b. I=1A
I2=2A
I3 =3A
c. I=0A
I2=1A
I3 =-1A
d. I=0A
I2=3A
I3 =-3A
e. I=0A
I2=4A
I3 =-4A
Sua resposta está correta.
Questão 3
Completo
Atingiu 0,05 de 0,05
Dado um circuito com uma única malha, pode-se dizer que os resistores estão ligados em série e que todos os componentes
são percorridos pela mesma corrente. Nesta situação, podemos usar o divisor de tensão, que trata a queda de tensão sobre
qualquer resistor, no qual é proporcional à magnitude de sua resistência. Assim, a tensão em um resistor (Vn) ligado em série a
outros resistores e a uma fonte de tensão é igual à razão entre a resistência do resistor (Rn) e a resistência total (Req)
multiplicada pela tensão da fonte de energia. A troca de resistores em série por um único resistor equivalente não muda a
corrente nem a tensão elétrica nos outros componentes do circuito (DORF et al, 2016). Aplique o teorema divisor de tensão no
circuito da Figura e encontre a tensão V3 no resistor de 90Ω.
a. 12,35V
b. 3,91V
c. 8,81V
d. 5,38V
e. 5,87V
Sua resposta está correta.
Questão 4
Completo
Atingiu 0,00 de 0,05
Consideremos a análise de circuitos usando a lei de tensão de Kirchhoff em torno de um caminho fechado. Um caminho
fechado ou um loop é desenhado começando em um nó e traçando um caminho de forma que retornemos ao nó original sem
passar por um nó intermediário mais de uma vez. Uma malha é um loop que não contém nenhum outro loop dentro dela
(IRWIN, 2013). Um circuito planar é aquele que pode ser desenhado em um plano, sem cruzamentos. Para redes planas, as
malhas da rede parecem janelas. Existem quatro malhas no circuito mostrado na Figura. Identifique os resistores da malha M .
a. R , R e R .
b. R , R e R .
c. R , R e R .
d. R e R .
e. R , R e R .
2
1 2 3
2 4 6
2 6 7
1 3
3 4 5
Sua resposta está incorreta.
Questão 5
Completo
Atingiu 0,05 de 0,05
Lei de Kirchhoff para correntes (LKC) ou Lei dos nós: A soma algébrica das correntes em um nó em qualquer instante é zero.Em
outras, a soma das correntes que chegam é igual a somatória das correntes que saem de um mesmo nó. Lei de Kirchhoff para
tensões (LKT) ou Lei das Malhas: A soma algébrica das tensões ao longo de uma malha em qualquer instante é zero(IRWI, 2013).
No circuito da figura, encontre o valor da corrente I que percorre todos os elementos.

a. I = 0,33334A.
b. I=3A
c. I=-3A
d. I=2A
e. I=-2A
Sua resposta está correta.
Questão 6
Completo
Atingiu 0,05 de 0,05
A potência absorvida ou fornecida por um elemento é o produto da tensão pela corrente que o percorre. Se a potência tem um
sinal positivo, ela está sendo fornecida ao elemento ou sendo consumida por ele. Se, por outro lado, a potência tem sinal
negativo, a potência está sendo fornecida pelo elemento. A direção da corrente e a polaridade da tensão têm um papel
importante na determinação do sinal da potência. Portanto, marque a alternativa correta sobre a Potência Elétrica.
a. É o trabalho é realizado sobre as cargas para mover uma unidade de carga (1 C) através do elemento, de um terminal
ao outro.
b. É qualquer dispositivo que apresenta resistência.
c. É a habilidade do elemento em resistir ao fluxo de corrente elétrica
d. É a quantidade de energia elétrica absorvida ou consumida.
e. É o deslocamento de cargas elétricas por um meio (superfície).
Sua resposta está correta.
Questão 7
Completo
Atingiu 0,00 de 0,05
Um engenheiro americano, E. L. Norton, da Bell TelephoneLaboratories, propôs um circuito equivalente para o circuito da figura
9, usando uma fonte de corrente e uma resistência equivalente. O circuito equivalente Norton está relacionado ao circuito
equivalente Thévenin por uma transformação de fonte (ARAUJO, 2018).
Portanto, A Resistência de Norton Rn calcula-se da mesma forma que a Resistência de Thévenin Rth No entanto, ao invés de
calcular a Tensão de Thévenin Vth, precisamos calcular a Corrente elétrica de Norton In. Identifique a Resistência e corrente
elétrica de Norton, Rn e In respectivamente.
a. Rn=R1 e In=Vs/Rn
b. Rn=R5 e In=Vs/Rn
c. Rn=R2 e In=Vg/Rn
d. Rn=R1 e In=Vg/Rn
e. Rn=R2 e In=Vs/Rn
Sua resposta está incorreta.
Questão 8
Completo
Atingiu 0,05 de 0,05
É necessário praticar a análise nodal de kirchhoff, aumento a complexidade, e utilizando um circuito elétrico com 2 malhas. Na
figura temos 2 nós e, por isso, temos a equação da malha 1, equação da malha 2 e a equação do nó, que é a mesma para
qualquer um dos dois nós. O sentido de análise adotada é horário, e pode ser também adotado sentido de análise anti-horário
desde que seja seguida fielmente até o fim da análise. Sabendo que na figura temos uma fonte de tensão Vs, um resistor R1, um
resistor R2 e um resistor R3, quais são as 3 equações resultantes da análise de Kirchhoff?
a. 0=I2+I3
Vs=R1*I+R3*I2
-R2*I3+R3*I2=I
b. Vs=I2+I3
I=R1*I+R3*I2
-R2*I3+R3*I2=0
c. I=I2
0=R1*I+R3*I2
-R2*I2+R3*I=0
d. I=I2+I3
0=R1*I+R3*I2
-R2*I3+R3*I2=Vs
e. I=I2+I3
Vs=R1*I+R3*I2
-R2*I3+R3*I2=0
Sua resposta está correta.
Questão 9
Completo
Atingiu 0,05 de 0,05
Uma fonte dependente fornece uma corrente ou tensão que depende de outra variável do circuito. A tensão de uma das fontes
é o produto de dois fatores, 5 e i. O segundo fator, i, indica que a tensão da fonte é controlada pela corrente, i, no resistor de 18
Ω. O primeiro fator, 5, é o ganho da fonte. O ganho deste tipo de fonte dependente é a razão entre a tensão controlada, 5i, e a
corrente de controle, i e, portanto, é medido em unidades de V/A ou Ω. Como se trata de uma fonte de tensão e o valor da
tensão é controlado por uma corrente, este tipo de fonte dependente é chamado de fonte de tensão controlada por corrente
(FTCC) (ALEXANDER et al, 2013). No circuito da Figura, qual é o valor da Fonte Dependente e da Fonte Independente?
a. A fonte dependente é 24V. Já a Fonte independente é 12Ω.
b. A fonte dependente é 24V. Já a Fonte independente é5i.
c. Nenhuma das alternativas.
d. A fonte dependente é 12Ω. Já a Fonte independente é 24V.
e. A fonte dependente é 5i. Já a Fonte independente é 24V.
Sua resposta está correta.
Questão 10
Completo
Atingiu 0,05 de 0,05
É necessário praticar a análise nodal de Kirchhoff, iniciando com uma malha, como pode ser visto na figura, onde não temos nós
e, por isso, temos somente uma equação na malha. O sentido de análise adotada é horário, mas pode ser também ser adotado
sentido de análise anti-horário desde que seja seguida fielmente até o fim da análise (ORSINI, 2002). Sabendo que na figura
temos uma fonte de tensão Vs, um resistor R1 e um resistor R3, qual é a equação resultante da análise de Kirchhoff?
a. Vs=R1*I+R3
b. Vs=R1*I+R3*I
c. Vs=R1+R3
d. 0=R1+R3
e. 0=R1*I+R3*I
Sua resposta está correta.
