Extensivo de Física Ext F 14.6 ELETRODINÂMICA
Lista 1 -Volímetro. Amperímetro. Ponte
de Wheatstone
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
1. (Espcex (Aman) 2013) O amperímetro é um instrumento
utilizado para a medida de intensidade de corrente elétrica em
um circuito constituído por geradores, receptores, resistores,
etc. A maneira correta de conectar um amperímetro a um
trecho do circuito no qual queremos determinar a intensidade
da corrente é
a) em série
b) em paralelo
c) na perpendicular
d) em equivalente
e) mista

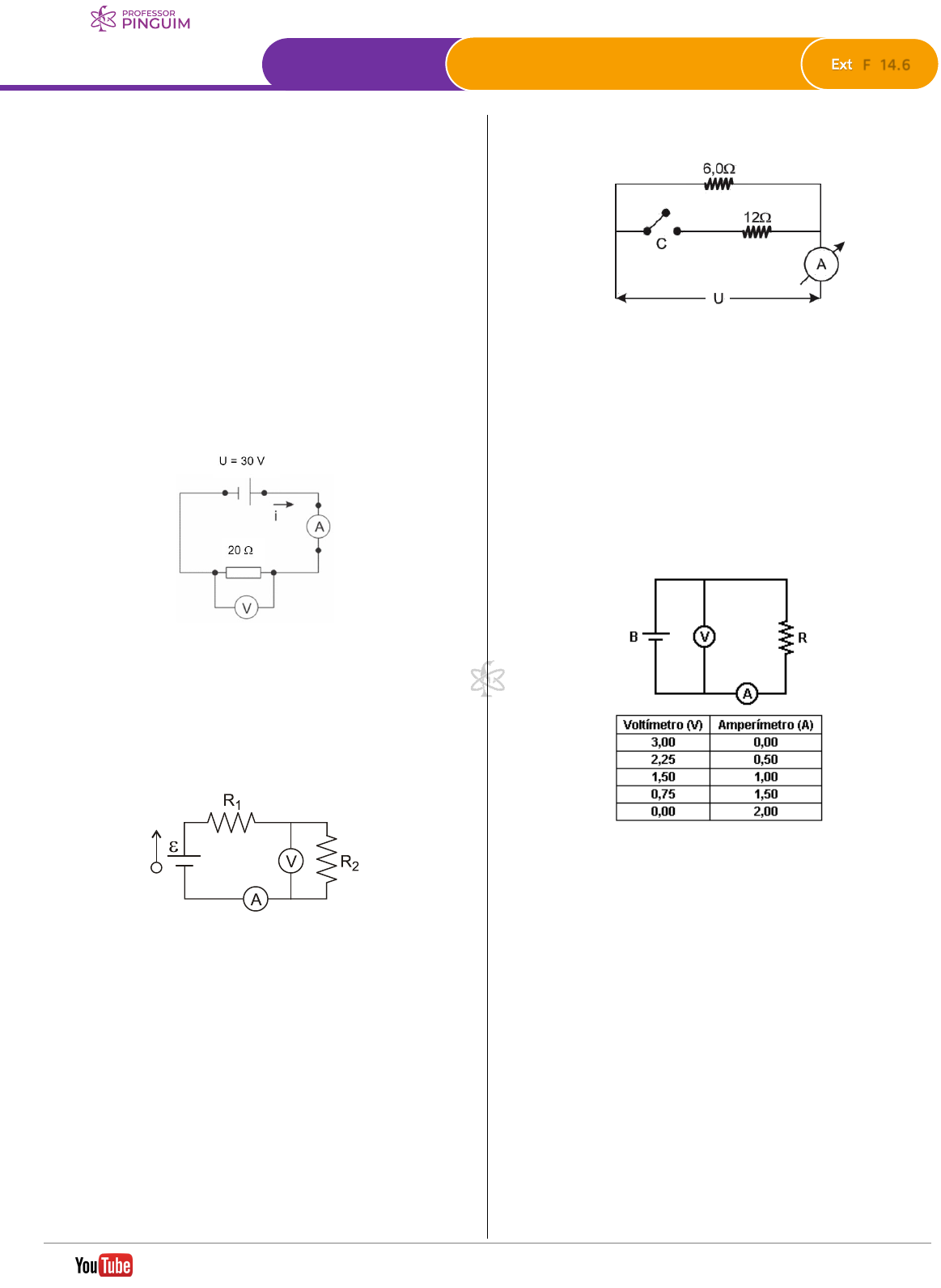

2. Considerando ideais os aparelhos de medida amperímetro e
voltímetro da figura a seguir, determine suas leituras.
3. As resistências do circuito a seguir são R1 = 30 Ω e R2 = 60 Ω.
A tensão elétrica fornecida pela bateria é ε = 18 V.
Determine as leituras do voltímetro e do amperímetro, ambos
ideais.
4. Uma fonte de tensão fornece ddp constante U = 36 V ao
circuito a seguir. Determine a leitura do amperímetro ideal:
a) com a chave C aberta,
b) com a chave C fechada
5. (Ufg) Para investigar o desempenho de uma bateria B, foi
montado o circuito a seguir, em que V e A representam,
respectivamente, um voltímetro e um amperímetro ideais. A
resistência R é variável e os fios de ligação têm resistências
desprezíveis.
Nessas condições podemos dizer que
( ) ( ) a força eletromotriz da bateria é igual a 3,00 V.
( ) ( ) a resistência interna da bateria é igual a 1,50Ù.
( ) ( ) para a corrente de 1,00 A, a potência dissipada na
resistência R é igual a 3,00 W.
( ) ( ) quando a diferença de potencial sobre R for igual a
2,25 V, a quantidade de carga que a atravessa em 10 s é
igual a 22,5 C.
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
| 5
Extensivo de Física Ext F 14.6 ELETRODINÂMICA
Lista 1 -Volímetro. Amperímetro. Ponte
de Wheatstone
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
6. (Enem) Um eletricista analisa o diagrama de uma instalação
elétrica residencial para planejar medições de tensão e
corrente em uma cozinha. Nesse ambiente existem uma
geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a
figura. O eletricista deseja medir a tensão elétrica aplicada à
geladeira, a corrente total e a corrente na lâmpada. Para isso,
ele dispõe de um voltímetro (V) e dois amperímetros (A).
Para realizar essas medidas, o esquema da ligação desses
instrumentos está representado em:
a)
b)
c)
d)
e)
7. (Cesgranrio-RJ) No circuito esquematizado abaixo, todas as
resistências são iguais a R.
Assim, a resistência equivalente entre os pontos A e B será
igual a:
a) R/2
b) R
c) 2 R
d) 4 R
e) 5 R
8. (Pucrj 2012) Calcule a corrente em ampères medida no
amperímetro (A) do circuito apresentado na figura.
a) 1,6
b) 3,3
c) 5,0
d) 8,3
e) 20,0
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
| 5
Extensivo de Física Ext F 14.6 ELETRODINÂMICA
Lista 1 -Volímetro. Amperímetro. Ponte
de Wheatstone
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
9. (G1 - col. naval) Considere que um determinado estudante,
utilizando resistores disponíveis no laboratório de sua escola,
montou os circuitos apresentados abaixo:
Querendo fazer algumas medidas elétricas, usou um voltímetro
(V) para medir a tensão e um amperímetro (A) para medir a
intensidade da corrente elétrica. Considerando todos os
elementos envolvidos como sendo ideais, os valores medidos
pelo voltímetro (situação 1) e pelo amperímetro (situação 2)
foram, respectivamente:
a) 2V e 1,2A
b) 4V e 1,2A
c) 2V e 2,4A
d) 4V e 2,4A
e) 6V e 1,2A
10. O circuito da figura a seguir é chamado de ponte de
Wheatstone. Quando a ponte está em equilíbrio, não passa
corrente elétrica pelo aparelho de medida sensível G, chamado
de Galvanômetro. Determine a resistência Rx que possibilita tal
situação.
11. A figura abaixo mostra o esquema de uma ponte de
Wheatstone em equilíbrio, e, portanto a corrente no
amperímetro é nula.
Determine:
a) o valor de RX
b) as correntes i1 e i2
12. (UNICAMP-SP) No circuito a seguir, a corrente na
resistência de 5,0 Ω é nula.
a) Determine o valor da resistência X.
b) Qual a corrente fornecida pela bateria?
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://professorpinguim.com.br
https://youtube.com/profpinguim
https://youtube.com/profpinguim
| 5
Extensivo de Física Ext F 14.6 ELETRODINÂMICA
Lista 1 -Volímetro. Amperímetro. Ponte
de Wheatstone
Resoluções em vídeo ► professorpinguim.com.br /profpinguim
13. Um recurso que já foi muito útil na eletrônica para se
determinar a resistência de um resistor, na prática, era a
montagem a seguir, chamada de ponte de fio, um a variação da
Ponte de Wheatstone tradicional, com resistores R1, R2, R3 e R4.
No lugar dos resistores R3 e R4, usa-se um fio resistivo.
O terminal inferior do galvanômetro podia deslizar livremente
sobre o fio resistivo até encontrar o ponto onde o
galvanômetro registrasse zero, uma régua junto ao fio
mostrava o comprimento de cada pedaço, o resistor 1 era
conhecido, o valor da resistência do resistor 2 era o que se
desejava determinar.
Considere o caso em que R1 = 120 Ω e L3 = 3 L4. Determine o
valor da resistência R2.
1. A
2. iamperímetro = 1,5 A
UVoltímetro = 30 V
3. iamperímetro = 0,2 A
UVoltímetro = 12 V
4. a) 6 A b) 9 A 5. V V F F
6. E 7. B 8. C 9. B 10. Rx = 18 Ω
11. a) 12Ω b) 4 A
12. a) 6 Ω b) 4,5 A 13. 360 Ω
Gabarito
