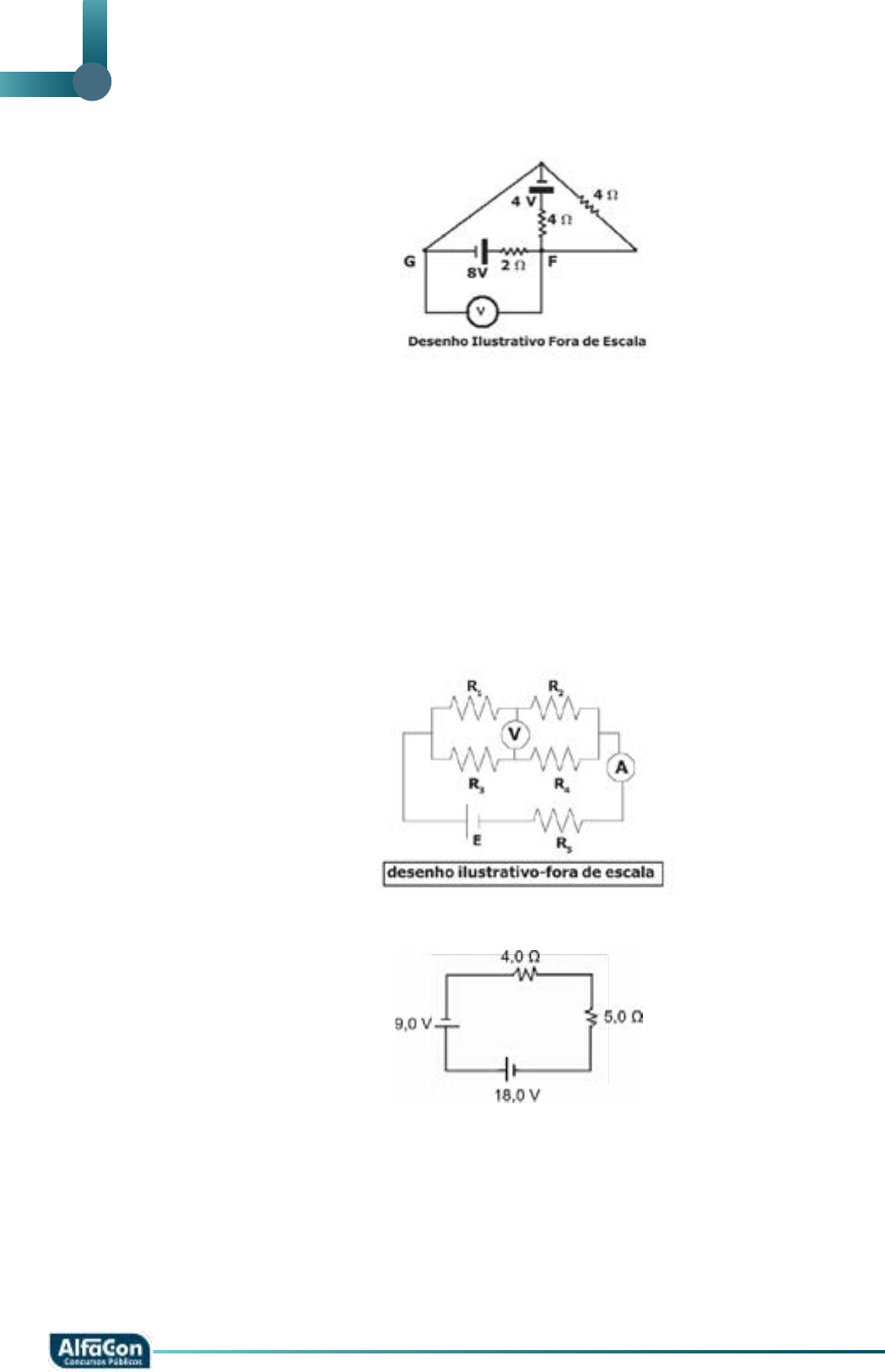

3. (ESPCEX – 2014) Em um circuito elétrico, representado no desenho abaixo, o valor da força
eletromotriz (fem) do gerador ideal é E=1,5 V, e os valores das resistências dos resistores
ôhmicos são R1=R4=0,3 Ω , R2=R3=0,6 Ω e R5=0,15 Ω . As leituras no voltímetro V e no
amperímetro A, ambos ideais, são, respectivamente,
a) 0,375 V e 2,50 A
b) 0,750 V e 1,00 A
c) 0,375 V e 1,25 A
d) 0,750 V e 1,25 A
e) 0,750 V e 2,50 A
4. (UEM PR)Qual o sentido e a intensidade da corrente elétrica que passa no resistor de Ω 0,4 ?
a) Anti-horário com intensidade de 1,0 A.
b) Horário com intensidade de 2,0 A.
c) Anti-horário com intensidade de 3,0 A.
d) Horário com intensidade de 1,0 A.
e) Horário com intensidade de 3,0 A.
EXERCÍCIOS 5
5. (UEL PR) Pelo circuito elétrico esquematizado flui uma corrente elétrica
2,5V
7,5V
4,0Ω
4,0Ω
2,0Ω
A diferença de potencial, em volts, nos terminais do resistor de 2,0 Ω e a potência nele dissi-
pada, em watts, são, respectivamente,
a) 1,0 e 0,50
b) 1,0 e 2,0
c) 2,0 e 2,0
d) 2,0 e 4,0
e) 4,0 e 8,0
6. (FMTM MG) No circuito elétrico representado na figura, o módulo da diferença de poten-
cial entre os pontos A e B é:
a) 2 V.
b) 4 V.
c) 6 V.
d) 8 V.
e) 10 V.
7. (UNIA SP) Na figura, o potencial do ponto M é igual a 36 volts. De M para N circula corrente
de intensidade 2A. A f.e.m. da bateria Q é de 3V e não há resistência interna a considerar.
As resistências do trecho são as indicadas. O potencial do ponto N é mais corretamente
expresso, em volts, pelo valor:
a) 30
b) 27
c) 18
d) 12
e) 3
