Prof. Dr. Jean Silva Data: 01 / 10 /
2024

Aluno(a):____________________________ Lista:07

Leis de Kirchhoff

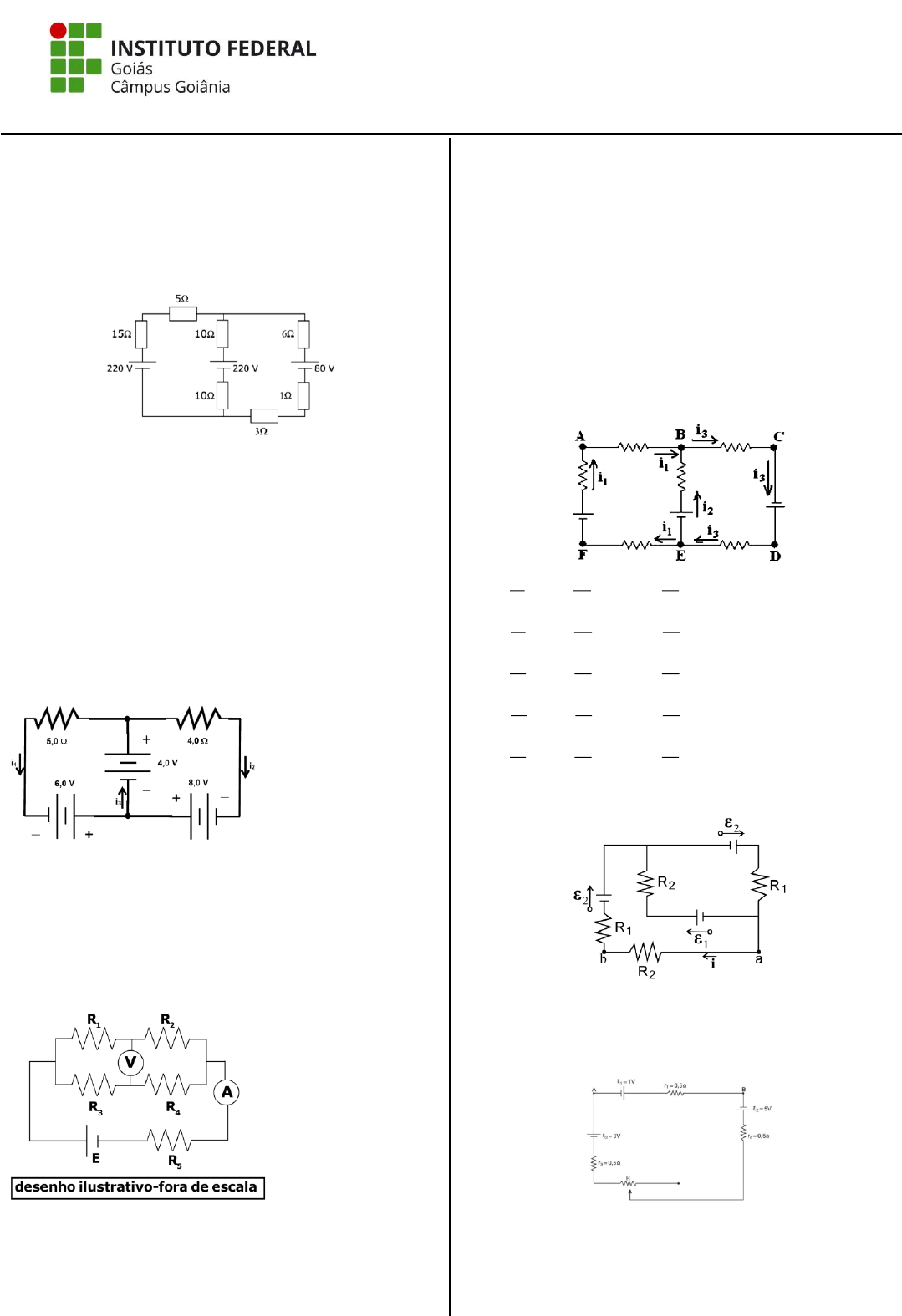

 01 - (UEPG PR/2017) As ramificações presentes nas redes
elétricas, transformam-na em um circuito complexo. Como
existem vários caminhos fechados para que a corrente elétrica
percorra com geradores, receptores e resistores, uma
possibilidade para a compreensão do que ocorre no circuito é
empregar as Leis de Kirchhoff. Com base na figura abaixo, na
qual os geradores e receptores são considerados ideais,
assinale o que for correto.

01. A 1ª Lei de Kirchhoff decorre do princípio da conser-
vação da carga elétrica e a 2ª Lei de Kirchhoff de-corre do
princípio da conservação da energia.
02. Os três geradores presentes no circuito apresentam ddp
de: E1 = 220 V, E2 = 220 V e E3 = 80 V.
04. O módulo da diferença de potencial (ddp) no ramo
central vale 150 V.
08. Receptor elétrico é qualquer dispositivo que trans-forma
a energia elétrica recebida da fonte (gerador) para uma outra
modalidade de energia, que não seja exclusivamente térmica.
16. As intensidades de corrente nos ramos valem: 5,5 A, 5,5
A e 3,5 A.
02 - (UDESC/2015) De acordo com a figura, os valores das
correntes elétricas i1, i2 e i3 são, respectivamente, iguais a:

a)2,0 A, 3,0 A, 5,0 A b)– 2,0 A, 3,0 A, 5,0 A
c)3,0 A, 2,0 A, 5,0 A d)5,0 A, 3,0 A, 8,0 A
e)2,0 A, – 3,0 A, – 5,0 A
03 - (ESPCEX/2014) Em um circuito elétrico, representado
no desenho abaixo, o valor da força eletromotriz (fem) do
gerador ideal é E=1,5 V, e os valores das resistências dos
resistores ôhmicos são R1=R4=0,3 , R2=R3=0,6 e
R5=0,15  . As leituras no voltímetro V e no amperímetro A,
ambos ideais, são, respectivamente,

a) 0,375 V e 2,50 A b) 0,750 V e 1,00 A
c) 0,375 V e 1,25 A d) 0,750 V e 1,25 A
e) 0,750 V e 2,50 A
04 - (Emescam ES/2012) Os equipamentos eletromédicos são
de uso cada vez mais frequente no ambiente hospitalar.
Particularmente na sala de cirurgia, o paciente é conectado a
inúmeros deles, pois são muito úteis ao anestesiologista e à
equipe cirúrgica. O risco de acidentes elétricos em pacientes
anestesiados aumentou consideravelmente nos últimos anos, e
são descritos em várias estatísticas, com maior ou menor
incidência. O Bisturi elétrico é um equipamento que, a partir
da energia elétrica alternada comum de baixa freqüência (60
Hz), gera correntes elétricas de altíssimas frequências e
voltagens elevadas e pode ser usada na modalidade
coagulação ou na de corte.
[Adaptado de http://www.rbaonline.com.br/files/rba/jan92091.pdf]
Para entender o funcionamento de um circuito elétrico,
considere o circuito de corrente contínua abaixo com três
fontes, cada uma com tensão de 100 Volts e seis resistores de
resistências iguais a 20 Ohms. Podemos afirmar que as
correntes indicadas na figura valem respectivamente:

a) A
11
24
i,A
11
6
i 21  e A
11
30
i3 
b) A
11
27
i,A
11
8
i 21  e A
11
35
i3 
c) A
11
30
i,A
11
10
i 21  e A
11
40
i3 
d) A
11
33
i,A
11
12
i 21  e A
11
45
i3 
e) A
11
36
i,A
11
14
i 21  e A
11
50
i3 
05 - (UEL PR/2011) Um circuito de malha dupla é
apresentado na figura a seguir.

Sabendo-se que R1 = 10, R2 = 15, 1 = 12V e 2 = 10V, o
valor da corrente i é:
a)10 A b)10 mA c)1 A d)0,7 A e)0,4 A
06 - (UFPel RS/2009) A figura abaixo mostra um circuito
elétrico que contém um reostato.

Baseado em seus conhecimentos sobre Eletrodinâmica, é
correto afirmar que o valor da resistência R do reostato, para
que seja nula a diferença de potencial entre os pontos A e B, é
a) 2 . b) 1 . c) 4 . d) 5,0 . e) 3 .
07 - (UFC CE/2008) Considere o circuito da figura abaixo.

- 2 -

a)Utilize as leis de Kirchhoff para encontrar as correntes I1, I2 e I3 .
b)Encontre a diferença de potencial VA - VB.
08 - (UEL PR/2007) Dados cinco resistores ôhmicos, sendo
quatro resistores  3R1 e um resistor  6R2 e três baterias
ideais, sendo V 0,61  e V 0,1232  . Considerando que
esses elementos fossem arranjados conforme o circuito da
figura a seguir, assinale a alternativa que indica o valor correto
para a diferença de potencial entre os pontos a e b [Vab ou (Va
 Vb)]:

a)3,0 V b)3,0 V c)10,0 V d)6,0 V e)10,0 V

09 - (UEM PR/2007) Qual o sentido e a intensidade da
corrente elétrica que passa no resistor de  0,4 ?

a) Anti-horário com intensidade de 1,0 A.
b) Horário com intensidade de 2,0 A.
c) Anti-horário com intensidade de 3,0 A.
d) Horário com intensidade de 1,0 A.
e) Horário com intensidade de 3,0 A.

10 - (Mackenzie SP/2006)No trecho de circuito elétrico
mostrado abaixo, os geradores de tensão são ideais. A d.d.p.
entre os terminais A e B é:

a)3 V b)5 V c)7 V d)8 V e)9 V

11 - (UFPE/2005) Determine o valor do resistor R, em
ohms, para que a corrente no circuito abaixo seja de 0,5 A.

a)9 b)7 c)5 d)3 e)1
12 - (UEL PR/1999)
Pelo circuito elétrico esquematizado flui uma corrente elétrica
2,5V
7,5V
4,0
4,0
2,0

A diferença de potencial, em volts, nos terminais do resistor
de 2,0  e a potência nele dissipada, em watts, são,
respectivamente,
a) 1,0 e 0,50
b) 1,0 e 2,0
c) 2,0 e 2,0
d) 2,0 e 4,0
e) 4,0 e 8,0

13 - (UNESP/1997)
Dois resistores, um de 20  e outro de resistência R
desconhecida, estão ligados em série com uma bateria de 6,0
V e resistência interna desprezível, como mostra a figura.

R 20 
6,0 V
0,1 A

Se a corrente no circuito é de 0,1 A, o valor da resistência R,
em , é
a) 20 b) 30 c) 40 d) 50 e) 60

14 - (UFSCar SP)
Considere o circuito da figura abaixo, onde estão associadas
três resistências (R1, R2 e R3) e três baterias (E1, E2, E3) de
resistências internas desprezíveis:

P Q
E = 5V1
E = 18V2
E = 3V3
R = 21 
R = 23 
R = 22 

Um voltômetro ideal colocado entre Q e P indicará:
a) 11 V b) 5 V c) 15 V d) 1 V
e) zero
15 - (UFRGS/2014) Observe o segmento de circuito.



No circuito, VA = –20 V e VB = 10 V são os potenciais nas
extremidades A e B; e R1 = 2 k , R2 = 8 k e R3 = 5 k
são os valores das resistências elétricas presentes. Nessa
situação, os potenciais nos pontos a e b são, respectivamente,
a) –24 V e 0 V. b) –16 V e 0 V. c) –4 V e 0 V.
d) 4 V e 5 V. e) 24 V e 5 V.
GABARITO:
1) Gab: 13 2) Gab: A 3) Gab: A 4) Gab: C
5) Gab: E 6) Gab: E
7) Gab:a) I1 =1A, I2 = 0,5A e I3 =1,5A. b) 8V
8) Gab: C 9) Gab: D 10) Gab: E 11) Gab: B
12) Gab: A 13) Gab: C 14) Gab: A 15) Gab: B
