Indução eletromagnética 371
4. Lei de Lenz
Já explicamos em que condições aparece a corrente induzida, mas não como deter-
minar o sentido dessa corrente. embora Faraday tenha explicado como fazer, foi o físico
Heinrich Friedrich Lenz, nascido na estônia (1804-1865), quem apresentou um processo
mais simples para obter esse sentido. A Lei de Lenz estabelece que:
O sentido da corrente induzida é tal que se opõe à
variação de fluxo que a produziu.

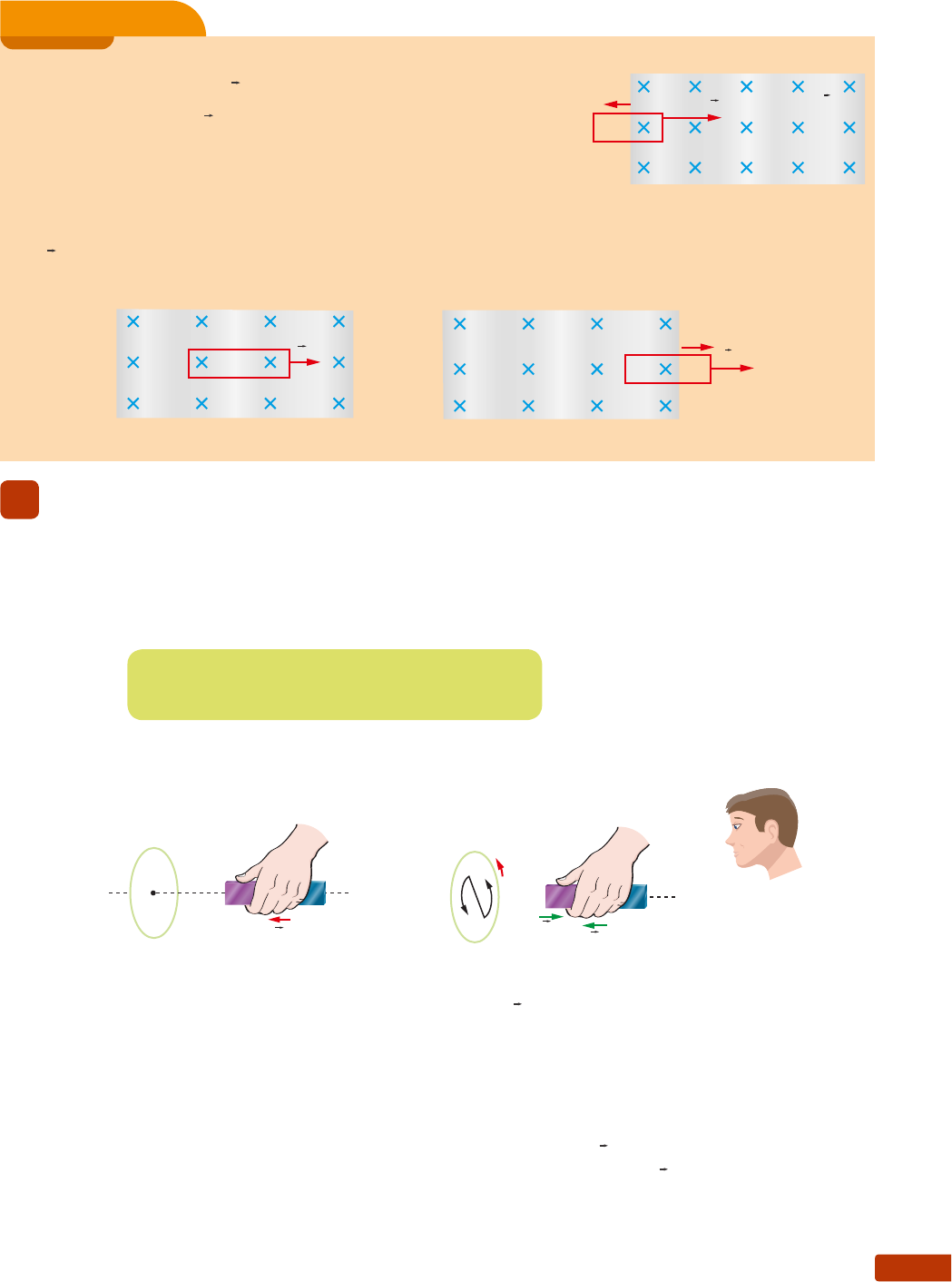

Vamos verificar, através de um exemplo, como aplicar a Lei de Lenz. Consideremos
um ímã em forma de barra. Aproximemo-lo de uma espira circular fixa, como indica a
figura 8, de modo que o eixo do ímã se mantenha perpendicular ao plano da espira.
A figura 5 representa uma espira retangular penetrando em uma região R,
onde há um campo magnético B, uniforme e perpendicular ao plano da espira.
Nesse caso, o fluxo de B através da espira é dado por ϕ = B · A, em que A é
a área da espira que está imersa no campo. Enquanto a espira estiver penetran-
do em R, aumentará a área A e, portanto, aumentará também o fluxo ϕ. Assim,
deve haver uma corrente induzida i
1
 na espira, durante a penetração na região R.
Quando a espira estiver totalmente dentro de R, como mostra a figura 6, o fluxo
através dela permanecerá constante e não haverá corrente induzida. Enquanto a espira estiver saindo de R (fig. 7), o fluxo
de B estará diminuindo e haverá novamente corrente induzida i
2
 na espira. Assim que ela abandonar a região R, o fluxo será
constantemente nulo e não haverá mais corrente induzida.
v
i = 0
Figura 6.

v
i
2
Figura 7.
Exemplo 4
Bv
i
1
R
Figura 5.
v
O
F
i
N S
Figura 9.
N S
v
Figura 8.
De acordo com a Lei de Lenz, a corrente induzida na espira deve contrariar essa
aproximação, isto é, a espira deve exercer sobre o ímã uma força F de sentido oposto
ao do movimento do ímã (fig. 9). Mas, se a espira repele o ímã, concluímos que a face
da espira que está voltada para o ímã deve ser um polo do mesmo nome do polo do
ímã que é aproximado, isto é, um polo norte. Aplicando a regra da mão direita, concluí-
mos que a corrente induzida deve ter o sentido indicado na figura 9 (anti-horário para
o observador O).
podemos, também, analisar esse exemplo de um modo diferente. sendo B o cam-
po criado pelo ímã, à medida que este se aproxima da espira, aumenta o fluxo de B
(que pode ser chamado fluxo indutor) através da espira (fig. 10). pela Lei de Lenz, a
corrente induzida deve opor-se a esse aumento de fluxo. para tanto, a corrente indu-
IL
u
st
r
A
ç
õ
es
:
ZA
pt
Capítulo 19372
zida deve produzir um campo B', de modo que o fluxo de B' (que podemos chamar fluxo
induzido) deve ter sinal contrário ao do fluxo de B e, para que isso ocorra, o campo B'
deve ter sentido oposto ao de B (fig. 11) nos pontos interiores à espira. Aplicando a regra da
mão direita, concluímos que a corrente induzida deve ter o sentido assinalado na figura 11.
B
v
N S
Figura 10.
i
B'
v
N S
Figura 11.
um fato importante a ser observado nesse exemplo é a troca de energia. Conforme
vimos, enquanto o ímã se aproxima da espira, esta exerce sobre ele uma força de repulsão
F (fig. 9). portanto, o operador que movimentou o ímã teve que aplicar sobre ele outra
força de sentido oposto ao de F e assim realizou um trabalho positivo. esse trabalho é igual
à energia dissipada na espira, por efeito Joule (supondo a velocidade do ímã constante).
Ainda considerando o exemplo acima, suponhamos que, ao aproximar o ímã da
espira, a corrente induzida tivesse sentido tal que o ímã fosse atraído pela espira (o
que estaria contrariando a Lei de Lenz). Nesse caso, uma vez iniciado o movimento do
ímã, poderíamos deixar de empurrá-lo, pois ele seria atraído pela espira e assim não
realizaríamos mais trabalho. Mas isso contraria o princípio de Conservação da energia:
teríamos energia dissipada na espira, por efeito Joule, sem que nenhum trabalho (ou
energia) fosse fornecido ao sistema, o que obviamente é absurdo. Vemos, então, que a
Lei de Lenz está de acordo com o princípio de Conservação da energia.
Exercícios de Aplicação
8. Em cada um dos casos a seguir temos um ímã
em forma de barra, o qual se move de modo
a manter seu eixo perpendicular ao plano de
uma espira circular fixa. Em cada caso, deter-
mine o sentido da corrente induzida para o
observador O.
a)

r
O
v
S N
b)

r
O
v
S N
c)

v
OS N
d)

v
OS N
9. A figura representa uma espira circular que se
afasta, com velocidade v , de um ímã fixo em
forma de barra. Considere o eixo do ímã perpen-
dicular ao plano da espira. Determine o sentido
da corrente induzida para o observador O.
v
OS N
10. Um ímã em forma de barra aproxima-se de um
solenoide, como indica a figura, fazendo o eixo
do ímã coincidir com o eixo do solenoide. Defina
o sentido da corrente induzida, no trecho XY.
v
X Y
N S
IL
u
st
r
A
ç
õ
es
:
ZA
pt
Indução eletromagnética 373
11. Uma espira retangular é colocada dentro de uma
região onde há um campo de indução magnética
B uniforme e perpendicular ao plano da espira,
como mostra a figura.
B
Determine o sentido da corrente induzida na
espira, nos seguintes casos:
a) |B| aumenta com o tempo;
b) |B| diminui com o tempo.
12. Um fio longo e retilíneo, percorrido por uma
corrente i que aumenta com o tempo, é colocado
no mesmo plano de uma espira retangular, como
mostra a figura.
i
a) Qual o sentido da corrente induzida na espira?
b) A espira é atraída ou repelida pelo fio?
13. Um condutor retilíneo muito longo, percorrido
por uma corrente i, está no mesmo plano de
uma espira retangular, como mostra a figura. A
espira é puxada de maneira a se afastar do fio.
Determine o sentido da corrente induzida na
espira.
v
i
14. Considere duas espiras quadradas, M e N, com
planos paralelos entre si, como indica a figura
a seguir. A espira M está ligada a um resistor
variável R e a um gerador G, o qual fornece a
corrente i. Variando-se R, obtemos uma corrente
i variável.
a) Supondo que a corrente i esteja aumentando,
qual o sentido da corrente induzida na espira
N para o observador O, assinalado na figura?
O
i
R
G
M N
b) Para o caso em que i aumenta, as espiras
estarão se atraindo ou se repelindo?
c) Supondo que a corrente i esteja diminuindo,
as espiras estarão se atraindo ou se repelindo?
15. Um condutor retilíneo CD apoia-se em um fio
condutor em forma de U, como mostra a figura a.
O conjunto encontra-se imerso num campo de
indução magnética B uniforme e perpendicular
ao plano dos condutores. Um operador puxa o
condutor CD, o qual se move no sentido indicado
na figura. Determine o sentido da corrente indu-
zida no circuito CDEF.
B
v
D
C
E
F
Figura a.
Resolu•‹o:
1°. modo:
À medida que o condutor CD se move para a
direita, aumenta a área da espira CDEF; portan-
to, aumenta o fluxo através dessa espira. De
acordo com a Lei de Lenz, a corrente induzida
na espira deve contrariar esse aumento de fluxo.
Portanto, o campo B' produzido pela corrente
induzida deve ter sentido oposto ao de B (nos
pontos interiores à espira), como indica a figu-
ra. Aplicando a regra da mão direita, concluímos
que a corrente induzida deve ter sentido anti-
horário (fig. b).
B
B'
v
D
C
E
F
i
i
i
i
Figura b.
2°. modo:
Assim que o fio CD começa a ser percorrido pela
corrente induzida i, surge nele uma força magné-
tica Fm, pois ele está imerso em um campo mag-
nético. Mas, de acordo com a Lei de Lenz, essa
força deve contrariar o movimento do fio. Como
este se move para a direita, concluímos que Fm
tem sentido para a esquerda. Aplicando a regra
da mão esquerda, concluímos que a corrente tem
sentido anti-horário (fig. c).
