Radiologia Pré-clínica
Lívia de Oliveira Martins de Melo
P4
Aparelhos, Tubos de Raio-X
e Filmes Radiográficos

APARELHOS
Aparelhos de raio-x produzem raio-x que
passam através dos tecidos do paciente e
atingem o filme radiográfico formando imagem;
• TIPOS
Intraoral – o filme vai dentro da boca do
paciente;
Extraoral
O que caracteriza se a técnica de raio-x é intra
ou extraoral, não é aparelho em si, mas sim,
onde o filme vai ser posicionado. (intraoral:
dentro da boca do paciente);
• COMPONENTES DO APARELHO
Componentes em geral; (parte elétrica)
Tubos de raio-x;
Componentes geradores de raio-x;

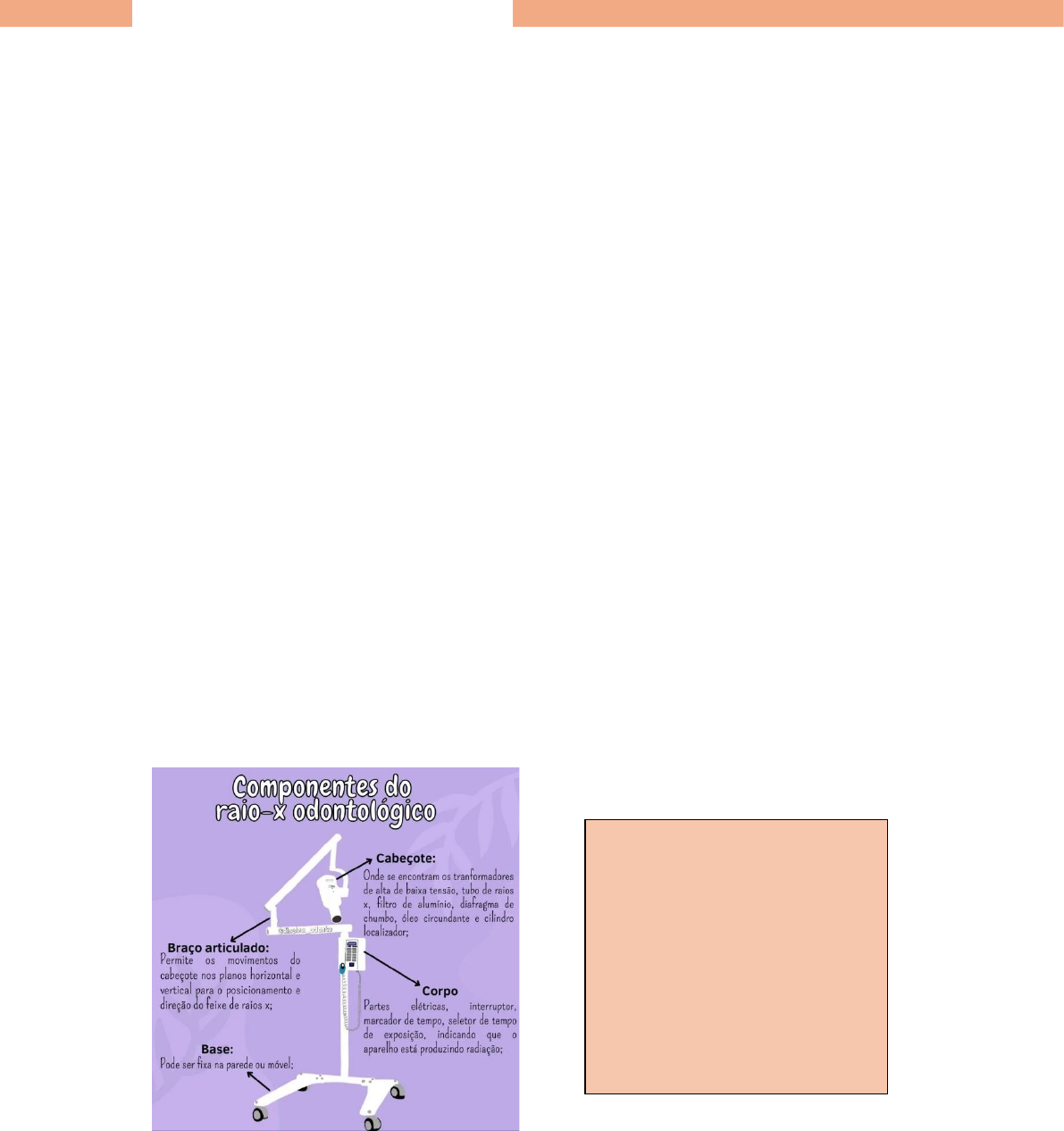

• COMPONENTES GERAL
CABEÇOTE: armazena tubo de raio-x; filtro,
colimação, localizador;
BASE: fixa ou móvel;
BRAÇO EXTENSOR: segura o cabeçote;
CORPO: parte elétrica e painel de controle;

➔ PAINEL DE CONTROLE
Permite o operador ajustar o tempo de duração
da exposição e da energia e a taxa de exposição
do feixe de raio-x;
4 botões (principais)
 Start
 Stop
 X-ray
 Aumentar ou diminuir o tempo de
radiação;


No aparelho vai ter um botão, onde
ele vai fazer o controle da
radiação, tem que se manter
pressionado para que a radiação
saia;
Apertar e segurar até a luz (que vai
ficar vermelha) apagar;
Radiologia Pré-clínica
Lívia de Oliveira Martins de Melo
P4
➔ BRAÇO EXTENSOR
Movimentar o cabeçote;
➔ CABEÇOTE
Armazenar o tubo de raio-x para melhorar a
qualidade da imagem radiográfica.
Protege da exposição secundaria;
➔ GONIÔMETRO
Regula a angulação;
Importante na técnica da bissetriz;
➔ RAIO-X CENTRAL
Saber de onde sai o raio-x principal;
➔ LOCALIZADOR
Tem um colimador e um filtro;
Filtrar os comprimentos de onda para produzir
radiação;
Tirar os raio-x de maior comprimento de onda e
deixar somente os de menor comprimento de
onda;
Direcionar a saída do raio-x;

➔ BLINDAGEM METÁLICA
Protege de a radiação sair em todas as
direções;

TUBOS DE RAIO-X
Tubos de vidro à vácuo onde ocorre a produção
de raio-x;
Material denso (tungstênio). Quanto mais denso,
mais fácil de produzir elétrons;

A janela fica direcionado exatamente para o
colimador; por onde sai a radiação (só sai por
esse local)
CÁTODO: onde gera elétrons / formação, polo
negativo;
Feito de um material extremamente denso,
tungstênio, porque quanto mais denso, mais
fácil de produzir os elétrons, que vão ser depois
acelerados para bater no anteparo (ânodo)
para produzir radiação;
Os elétrons fluem do filamento do cátodo para o
alvo dentro do ânodo, onde a energia de
elétrons é convertida em raio-x;
ÂNODO: positivo, recebe elétrons para produzir
raio-x. fixo ou giratório;

Resumindo:
Quem produz o raio-x é o tubo;
Todo o processo físico- químico da
radiação característica, acontece no
tubo;
Cátodo produz os elétrons → são
acelerados → ânodo vai receber a
“pancada”, sendo um anteparo →
produção de raio-x;
Radiologia Pré-clínica
Lívia de Oliveira Martins de Melo
P4
O ânodo giratório é melhor pois:
1) Por causa da energia cinética;
2) Se o catodo ficar batendo em um ponto
só ele vai acabar sendo destruído;
Hoje em dia 99% é giratório;

Propriedades:
 Alto número atômico;
 Alto ponto de fusão;
 Boa condutividade térmica do
tungstênio associado ao cobre;

COMPONENTES GERADORES DE RAIO-X
Corrente elétrica: energia para produzir
elétrons;
A energia vem da corrente elétrica (110 – 220V)
→ passa pelo transformador diminuidor de
tensão → ficando com 3 – 5V → Energia
suficiente para produzir o elétron;
Amperagem: formar elétrons;
Voltagem: acelerar elétrons; kVp
Após passar pela diminuição da tensão é
preciso ter força para acelerar os elétrons por
isso ele passa por um -→ transformador
elevador de tensão → vai ganhar uma grande
aceleração → vai fazer com que o elétron bata
no ânodo → gere a radiação;
Transformador diminuidor de tensão 110 – 220V,
3 – 5V;
Transformador elevador de tensão: 110 – 220V
→ 65.000 a 100.000V;
Na formação de radiação, é formado também
calor, é por isso que o ânodo tem que ter um
material que permita a dissipação de calor;
Ânodo = material denso (TUNGSTÊNIO) +
material dissipador de calor (COBRE)


FILME RADIOGRÁFICO
APARELHO → PRODUÇÃO DE RAIO X →
DIRECIONADO PARA O OBJETO → ANTEPARO
(FILME RADIOGRAFICO) → FORMAÇÃO DA
IMAGEM LATENTE → PROCESSAMENTO QUÍMICO
OU DIGITAL → IMAGEM REAL;
Imagem latente; antes do processamento do
filme;
Imagem real; depois de passar pelo
processamento químico/ digital;

➔ Tipos:
Intraoral: usado no dia a dia do consultório;
 Periapical;
 Interproximal;
 Oclusal;
Radiologia Pré-clínica
Lívia de Oliveira Martins de Melo
P4
Extraoral: está sendo praticamente substituído
pelo digital (15s)
Screen (uso de tela intensificadora);
30s
No screen (maior tempo de exposição);
45s.

Dosimétricos: usado somente pelo radiologista

Tela intensificadora:
Transforma a energia dos fótons de raio-x em
luz;
Efeito potencializado – menor exposição de
radiação;
Formada por cristais fluorescentes (fósforos);
Emitem luz azul (tungstato de cálcio) ou verde
(terra rara);

➔ Cassete/ Chassi (extraoral);
Uni o filme e a tela intensificadora;
Pode ser rígido ou flexível;

➔ Dosimétro
Renovado mensalmente;
Usados somente por radiologistas;
Serve para saber o quanto de radiação o
profissional foi exposto durante um mês; (a um
limite);

CONCEITOS IMPORTANTES
➔ Velocidade ou sensibilidade
É a quantidade de radiação requerida para
produzir no filme uma densidade padrão;
 Deperde:
 Tamanhos dos cristais de haleto de
prata;
Espessura da emulsão;
Presença de corantes sensibilizantes;
Pode ser classificados em A, B, C, D, E. quanto
mais próximo ao E, mais rápido é o filme;
Hoje em dias quase todos os filmes são de
classificação E;
➔ Formação de imagem:
Tecido ósseo absorve mais radiação, logo
menos raio-x atinge a placa receptora;
radiopaco
O tecido mole absorve menos radiação logo
menos raio-x atinge a placa receptora;
radiolúcido
 Radiopaco / radiolúcido;
O que sensibiliza o sal de prata do filme é a
radiação, portanto se ela consegue passar do
tecido mole, a região atrás do tecido mole vai
estar mais sensibilizada, logo vai se destruir
mais sais de prata;
Atras do osso, vai se destruir MENOS sais de
prata;



Radiologia Pré-clínica
Lívia de Oliveira Martins de Melo
P4

FILME RADIOGRÁFICO

BASE – flexível; 0,2mm; verde ou azul; base para
emulsão;
BASE PROTETORA: recobrimento fino e
transparente sobre a emulsão.
Proteção contra danos mecânicos;
EMULSÃO
Confere ao filme sensibilidade à radiação.
Gelatina + cristais de haletos de prata;
Bastante sensível (luz, calor, pressão, Rx);
CAMADA ADESIVA
Cobre a base;
Adere a emulsão à base;

EMBALAGEM PLÁSTICA
LÂMINA DE CHUMBO
ARMAZENAMENTO (evitar tudo isso)
→Luz; →Calor;
→Radiação; →Unidade;
→Raio-X; →Vapores;
→Gases; →Químicos

Dente é repousado sobre a parte lisa;
Base: tem um picote “bolinha” impressa, esse
picote sempre estará voltado para a parte
oclusal ou incisal do dente;
Lado direito superior = bolinha voltada para
frente;
Lado esquerdo = bolinha voltada para trás;
apontando para distal;



Dente exposto a radiação:
O primeiro contato da radiação é com o
dente, em seguida vai para o filme;
Quando isso acontece, a radiação tem
interação com sais de prata (brometo
de prata).
Por trás do osso vai se ter mais sais de
prata, porque a interação com a
radiação foi menor, pois o osso
“segurou” mais a radiação, não
deixando passar muito para o filme;
Na região que tem o osso, vai se ter
mais sais de prata, quando se interage
com a radiação, ela quebra esse sal,
reduzindo em haleto de prata,
produzindo uma imagem mais
radiopaca;Radiologia Pré-clínica
