Resistência dos Materiais (EPR02) Avaliação II - Individual

Prévia do material em texto

Prova Impressa
GABARITO | Avaliação II - Individual (Cod.:957693)
Peso da Avaliação 2,00
Prova 79340115
Qtd. de Questões 10
Acertos/Erros 10/0
Nota 10,00

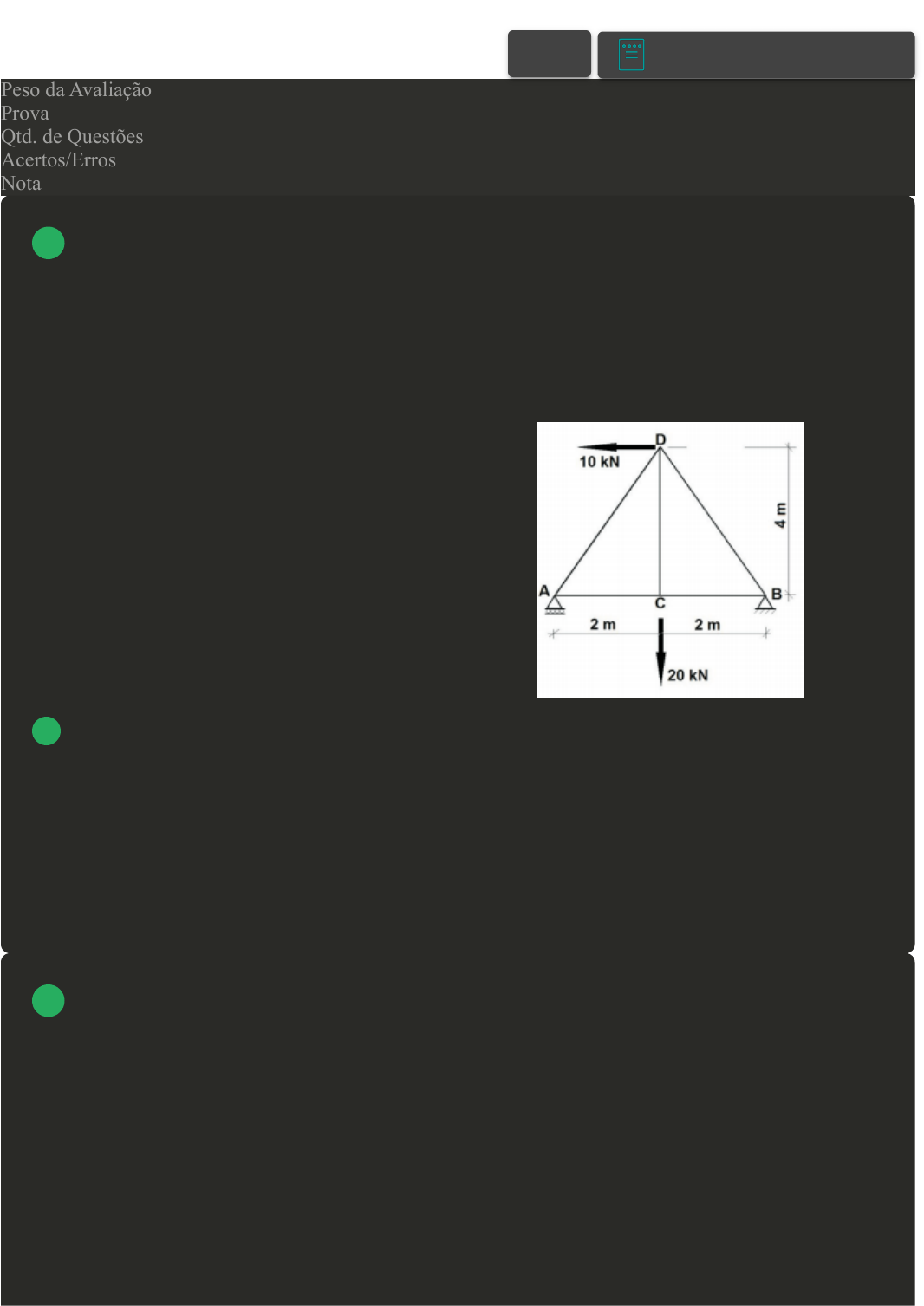

Estruturas treliçadas são muito comuns no nosso dia a dia. A treliça isostática, apresentada na
figura em anexo, possui um apoio de 1º gênero em A e outro de 2º gênero em B. Com base no
exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Na barra AC, não existe esforço normal.
( ) O esforço normal na barra AC é de 10 kN de tração.
( ) O esforço normal na barra AC é de 10 kN de compressão.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F.
B V - F - V.
C F - F - V.
D V - V - F.
Considere uma treliça plana estável e externamente isostática, com um apoio móvel e em um apoio
fixo. Considere ainda que essa treliça possui 8 nós e possui 13 barras. Com base no exposto,
classifique V para as sentenças verdadeiras e F para as falsas:
( ) Essa treliça é internamente isostática.
( ) Essa treliça é internamente hipostática.
( ) Para que uma estrutura treliçada seja considerada isostática, a soma do número de barras e o
número de reações deve ser duas vezes maior que o número de nós.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F.
B F - V - V.
 VOLTAR
A+ Alterar modo de visualização
1
2
C V - F - V.
D F - V - F.
Ao fixar uma chapa de aço em uma viga de madeira, foram utilizados três parafusos, conforme
pode ser observado na figura em anexo. Sabendo que a carga atuante na chapa é de 100kN e que o
limite de escoamento do aço utilizado é de 360MPa e que se deseja um coeficiente de segurança de
3,00. Com base no exposto, analise as sentenças a seguir:
I- O diâmetro mínimo necessário para os parafusos será de 18,8 mm.
II- O diâmetro mínimo necessário para os parafusos será de 21,7 mm.
III- Caso seja colocado uma chapa com 4 parafusos, ao invés de 3, o diâmetro mínimo necessário de
cada parafuso será de 16,3 mm.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças I e III estão corretas.
C Somente a sentença I está correta
D Somente a sentença II está correta.
As treliças são estruturas muito comuns no nosso dia a dia e você com certeza já deve ter visto
alguma estrutura treliçada. São constituídas por barras (geralmente metálicas) ligadas entre si nas
extremidades através dos nós que recebem todos os esforços externos aplicados a ela. Com relação ao
comportamento das treliças, considere a treliça apresentada abaixo e classifique V para as sentenças
verdadeiras e F para as falsas:
3
4
( ) O valor do esforço para a barras AB é de -80 kN.
( ) O valor do esforço para a barras ED é de -80 kN.
( ) Essa treliça é internamente hipostática.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V.
B F - V - F.
C F - F - V.
D V - V - F.
Uma peça de concreto cilíndrica, de 10 cm de raio e 30 cm de altura, foi ensaiada por
compressão axial. Como resultado deste ensaio, foi possível observar uma carga de ruptura de 42,05
toneladas. Com base na resistência à compressão do concreto, em MPa, assinale a alternativa
CORRETA:
A 28.
B 34.
C 13.
D 23.
O cisalhamento puro, convencional ou de corte, ocorre quando a magnitude dos esforços
internos, como, esforço normal, momento fletor e momento torçor é desprezível em relação ao
esforço cortante. Com relação à tensão de cisalhamento, classifique V para as sentenças verdadeiras e
F para as falsas:
( ) A tensão tangencial não se distribui uniformemente ao longo da seção transversal.
( ) A Lei de Hooke não é aplicável para tensões e deformações de cisalhamento.
( ) A tensão de ruptura obtida a partir de um diagrama de tensão versus deformação de cisalhamento
é igual a obtida com base em um diagrama tensão versus deformação à tração.
Assinale a alternativa que apresenta a sequência CORRETA:
A
5
6
F - F - V.
B V - F - F.
C V - V - F.
D F - V - V.
A figura em anexo apresenta um fio de cobre como módulo de elasticidade E = 115 Gpa. Desse
modo, calcule o alongamento total desse fio, que possui diâmetro igual a 8 mm e comprimento inicial
de 800 mm, após a aplicação de uma carga de 10 kg, considerando g = 9,8 m/s². Com base no que é
solicitado, assinale a alternativa CORRETA:
A A variação de comprimento no fio é de 4,431mm.
B A variação de comprimento no fio é de 0,434 mm.
C A variação de comprimento no fio é de 0,041 mm.
D A variação de comprimento no fio é de 0,0136 mm.
A figura em anexo mostra duas chapas unidas por um rebite cilíndrico. Se o coeficiente de
segurança utilizado for de 4 e o limite de escoamento cisalhante do rebite é 500 MPa. Com base no
exposto, analise as sentenças a seguir:
I- O diâmetro mínimo é de 2,91 mm.
II- O diâmetro mínimo é de 11,28 mm.
III- O diâmetro mínimo é de 13,03 mm.
IV- O diâmetro mínimo é maior que 14 mm.
Assinale a alternativa CORRETA:
A Somente a sentença IV está correta.
B Somente a sentença III está correta.
C Somente a sentença I está correta.
7
8
D Somente a sentença II está correta.
Uma força P de 17,2 kN atua na chapa demonstrada na figura abaixo. A largura chapa é de 25
cm e sua espessura é igual a 10 cm. A espessura do cobre juntas é de 1,5 cm e o diâmetro dos
parafusos é de 3,25 cm. Com base no exposto, classifique V para as sentenças verdadeiras e F para as
falsas:
( ) A tensão de cisalhamento média é de 345,56 N/cm².
( ) A tensão de esmagamento na chapa é de 176,41 N/cm².
( ) A tensão de esmagamento no cobre juntas é de 489 N/cm².
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V.
B V - V - F.
C F - F - V.
D F - V - F.
É possível obter uma curva tensão deformação para o cisalhamento através de ensaios
mecânicos. No diagrama tensão versus deformação de cisalhamento, do trecho em que as tensões são
inferiores ao limite de proporcionalidade, classifique V para as sentenças verdadeiras e F para as
falsas:
( ) É possível obter-se o módulo de elasticidade longitudinal.
( ) É possível obter-se o módulo de elasticidade transversal.
( ) É possível obter-se a ductilidade do material.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F.
B V - F - V.
C F - F - V.
D V - V - F.
9
10
