Acessibilidade a edificações norma NBR-9050-23

Prévia do material em texto

Dimensões em metros
0,
60
2,
10
0,80
0,10
0,90
0,60
1,20
j) Cão-guiai) Bengala longa - Vistas lateral, frontal e superior

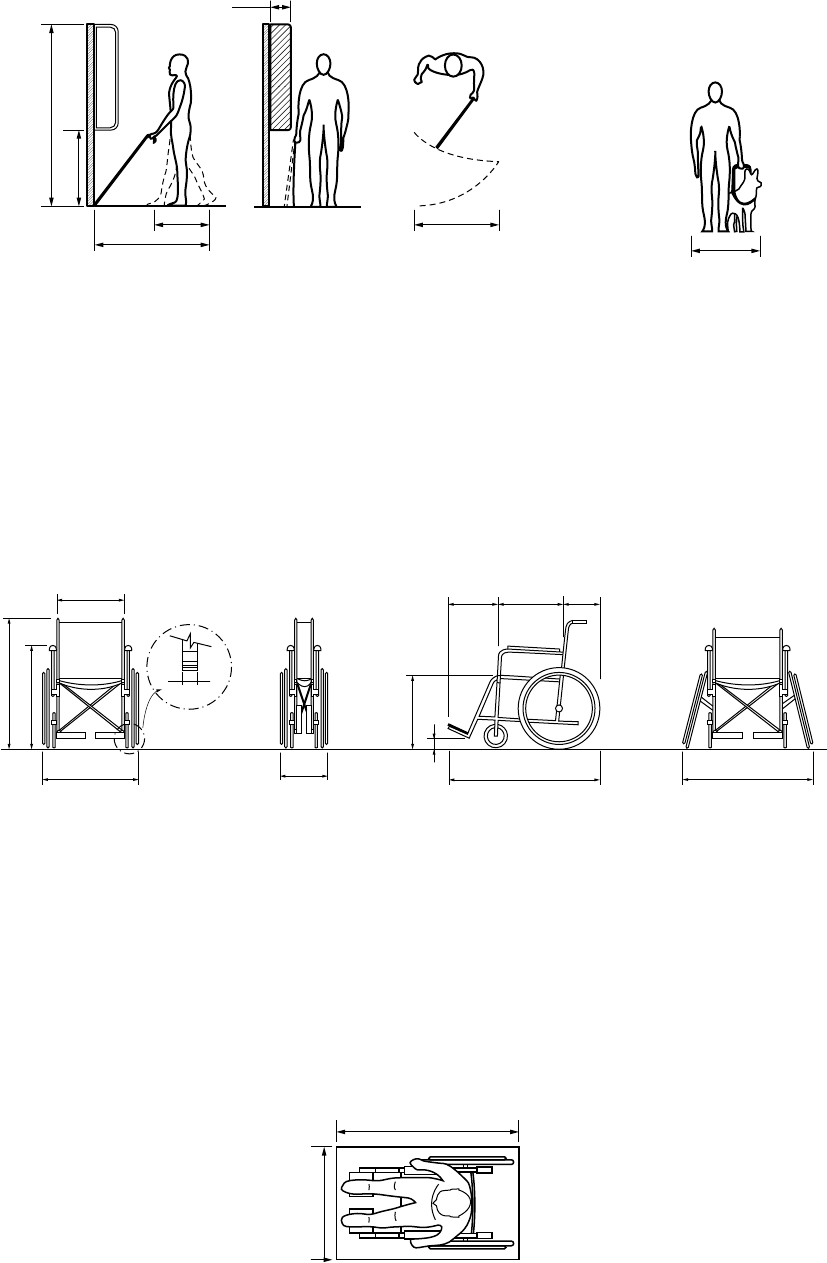

Figura 1 – Dimensões referenciais para descolamento de pessoa em pé
4.2 Pessoas em cadeira de rodas (P.C.R.)
4.2.1 Cadeira de rodas
A Figura 2 apresenta dimensões referenciais para cadeiras de rodas manuais ou motorizadas,
sem scooter (reboque). A largura mínima frontal das cadeiras esportivas ou cambadas é de 1,00 m.
Dimensões em metros
0,
71
 a
 0
,7
3
0,40
a 0,46
0,30
a 0,40
0,42
a 0,45
0,
93
0,60 a 0,70 0,33 0,95 a 1,15
0,
49
 a
 0
,5
3
0,
07
1,5 cm
Largura
da roda
0,25
a) Vista frontal aberta b) Vista frontal fechada c) Vista lateral
1,00
d) Vista frontal –
Cadeira cambada
Figura 2 – Cadeira de rodas manual, motorizada e esportiva
4.2.2 Módulo de referência (M.R.)
Considera-se o módulo de referência a projeção de 0,80 m por 1,20 m no piso, ocupada por uma
pessoa utilizando cadeira de rodas motorizadas ou não, conforme Figura 3.
Dimensões em metros
1,20
0,
80
Figura 3 – Dimensões do módulo de referência (M.R.)
8
ABNT NBR 9050:2015
