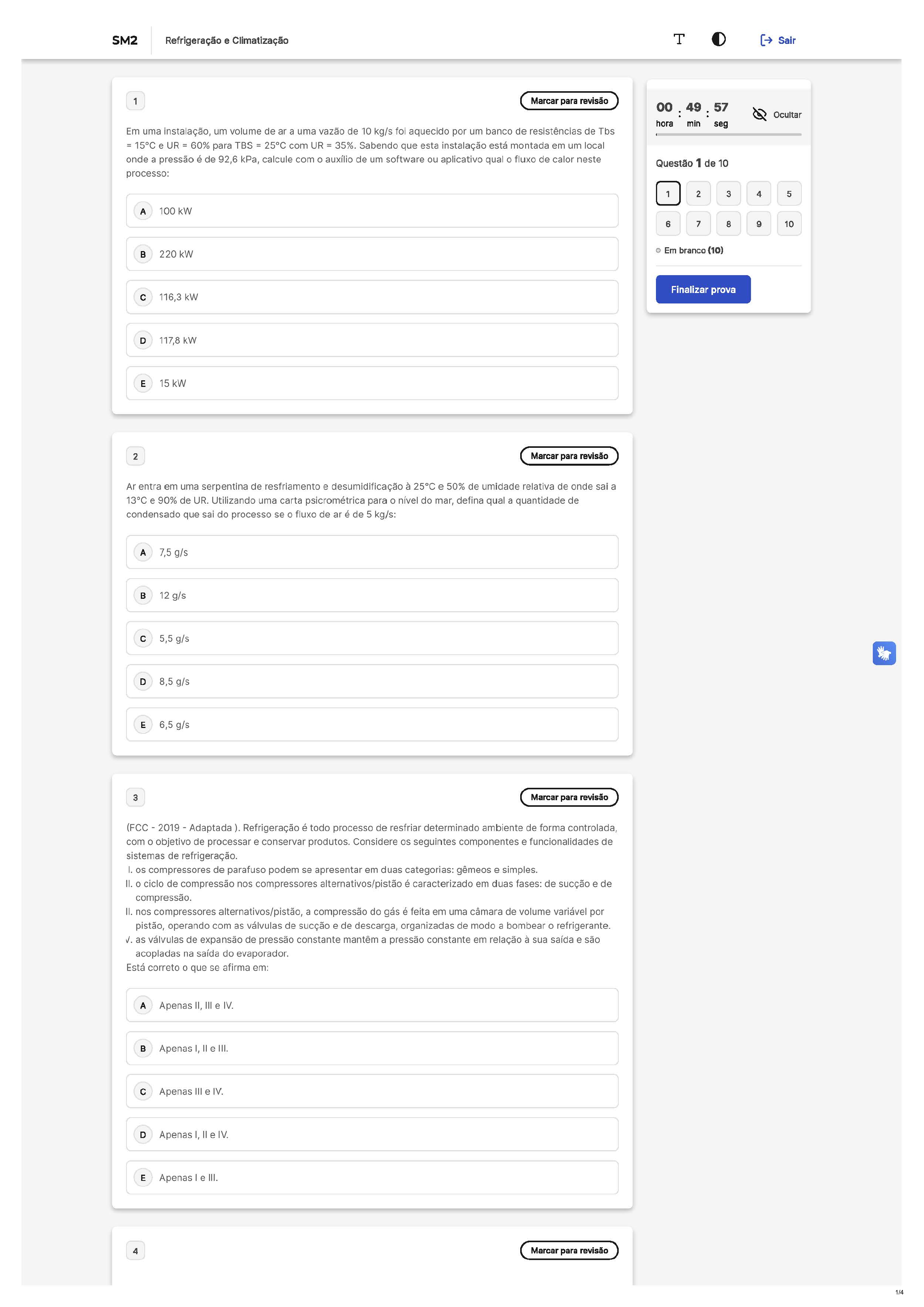

SM2 Refrigeração e Climatização
1 e Marcar para revisão )
Em uma instalação, um volume de ar a uma vazão de 10 kg/s foi aquecido por um banco de resistências de Tbs
= 15ºC e UR = 60% para TBS = 25ºC com UR = 35%. Sabendo que esta instalação está montada em um local
onde a pressão é de 92,6 kPa, calcule com o auxílio de um software ou aplicativo qual o f luxo de calor neste
processo:
A 100 kW
B 220 kW
C 116,3 kW
D 117,8 kW
E 15 kW
2 e Marcar para revisão )
Ar entra em uma serpentina de resfriamento e desumidificação à 25ºC e 50% de umidade relativa de onde sai a
13ºC e 90% de UR. Utilizando uma carta psicrométrica para o nível do mar, defina qual a quantidade de
condensado que sai do processo se o fluxo de ar é de 5 kg/s:
A 7,5 g/s
B 12 g/s
e 5,5 g/s
D 8,5 g/s
E 6,5 g/s
3 e Marcar para revisão )
(FCC - 2019 - Adaptada). Refrigeração é todo processo de resfriar determinado ambiente de forma controlada,
com o objetivo de processar e conservar produtos. Considere os seguintes componentes e funcionalidades de
sistemas de refrigeração.
1. os compressores de parafuso podem se apresentar em duas categorias: gêmeos e simples.
li. o ciclo de compressão nos compressores alternativos/pistão é caracterizado em duas fases: de sucção e de
compressão.
li. nos compressores alternativos/pistão, a compressão do gás é feita em uma câmara de volume variável por
pistão, operando com as válvulas de sucção e de descarga, organizadas de modo a bombear o refrigerante .
./. as válvulas de expansão de pressão constante mantêm a pressão constante em relação à sua saída e são
acopladas na saída do evaporador.
Está correto o que se afirma em:
A Apenas li, Ili e IV.
B Apenas 1, li e Il i.
e Apenas Il i e IV.
D Apenas 1, li e IV.
E Apenas I e Ili.
4 e Marcar para revisão )
T f) [-+ Sair
00 49 57
~ Ocultar
hora min seg
Questão 1 de 10
3 4 5
6 7 8 9 10
o Em branco (10)
Finalizar prova
a
Guilherme Iorio
Realce
Guilherme Iorio
Realce
Guilherme Iorio
Realce
���
(FGV - 2022 - Adaptada). Em um ciclo de compressão de vapor ideal, quatro processos são necessários: 1.
compressão, 2. condensação, 3. expansão e 4. vaporização. Desta forma, observe as descrições abaixo:
1. passagem adiabática irreversível do refrigerante pelo dispositivo medidor, com vaporização de parte do
refrigerante, absorvendo calor do restante da massa líquida.
li. entrada do refrigerante no evaporador, em uma mistura líquido e vapor com baixa pressão e temperatura, em
cuja tubulação a massa líquida vai absorvendo calor.
li. entrada do vapor frio a baixa pressão e temperatura, para receber energia e sair a alta temperatura e
pressão.
J. perda de calor pelo vapor para o meio condensante, saindo na forma líquida
A sequência que relaciona a característica com a sequência do ciclo apresentada acima é:
A III-IV-1-11.
B 11-111-1-IV.
C III-IV-11-1.
D I-II-IV-111.
E IV-111-11-1.
5 e Marcar para revisão )
Chillers são equipamentos de grande porte, alta tecnologia e eficiência, que proporcionam desempenho e
segurança. A diferença básica entre um chiller por absorção de simples efeito e um de duplo efeito está no fato
de:
A O de sin1ples efeito possui dois condensadores
B O de simples efeito possui dois geradores
e O de duplo efeito possui dois geradores
D O de simples efeito possui dois trocadores de calor
E O de duplo efeito possui dois condensadores
6 e Marcar para revisão )
Os sistemas de climatização tipo todo-água utilizam como equipamento final para o resfriamento do ar:
A Splitão
B Split
e Unidade de tratamento de ar
D Equipamento de janela
E Fan-coil
7 e Marcar para revisão )
Usando o método de igual perda de carga através da tabela de redução de área, qual será a dimensão de uma
tubulação sendo que o ramal principal tem vazão de 1000 L/s com dimensão de 0,25 m x 0,40 m e que o ramal
a ser dimensionado precisa manter a altura de 0,25 m e tem uma vazão de 800 L/s
A 0,38 m
B 0,37 m
Guilherme Iorio
Realce
Guilherme Iorio
Realce
���
e 0,36 m
D 0,34 m
E 0,35 m
8 e Marcar para revisão )
Um ventilador utilizado em um duto de exaustão de ar precisa ter sua rotação reduzida para atender os
critérios de projeto. A rotação do ventilador original é de 1750 rpm e a vazão no duto para esta rotação é de
1000 L/s sendo que a mesma precisa ser reduzida para 800 L/s. Desta forma, a rotação do ventilador precisa
ser reduzida para:
A 1400 rpm
B 1500 rpm
e 1300 rpm
D 1200 rpm
E 2180 rpm
9 e Marcar para revisão )
Uma parede de \(10 \mathrm{-m} 21) com coeficiente global de transferencia de calor igual a \(5,0
\mathrm{-W} / \mathrm{mY2 \cdot \mathrm{K}\) faz parte de um ambiente a ser climatizado e é adjacente a
um corredor não climatizado. Sendo a temperatura interna a sermantida de \(24'{\circ} \mathrm{C}\) e a
temperatura externa igual a \(32'{\circ} \mathrm{C}\), a cargatérmica devido a esta parede na hora de projeto
(15h) é de:
A 100 W
B 250W
C 200W
D 50W
E 150 W
,o e-=~)
Dentre todas os ângulos que o Sol faz com uma superfície de referência, temos a altitude solar. Esta ao meio
dia depende somente dos parâmetros de:
A Solstício de equinócio
B Azimute de parede e declinação
e Latitude e azimute de parede
D Latitude e declinação
E Solstício e azimute de parede
