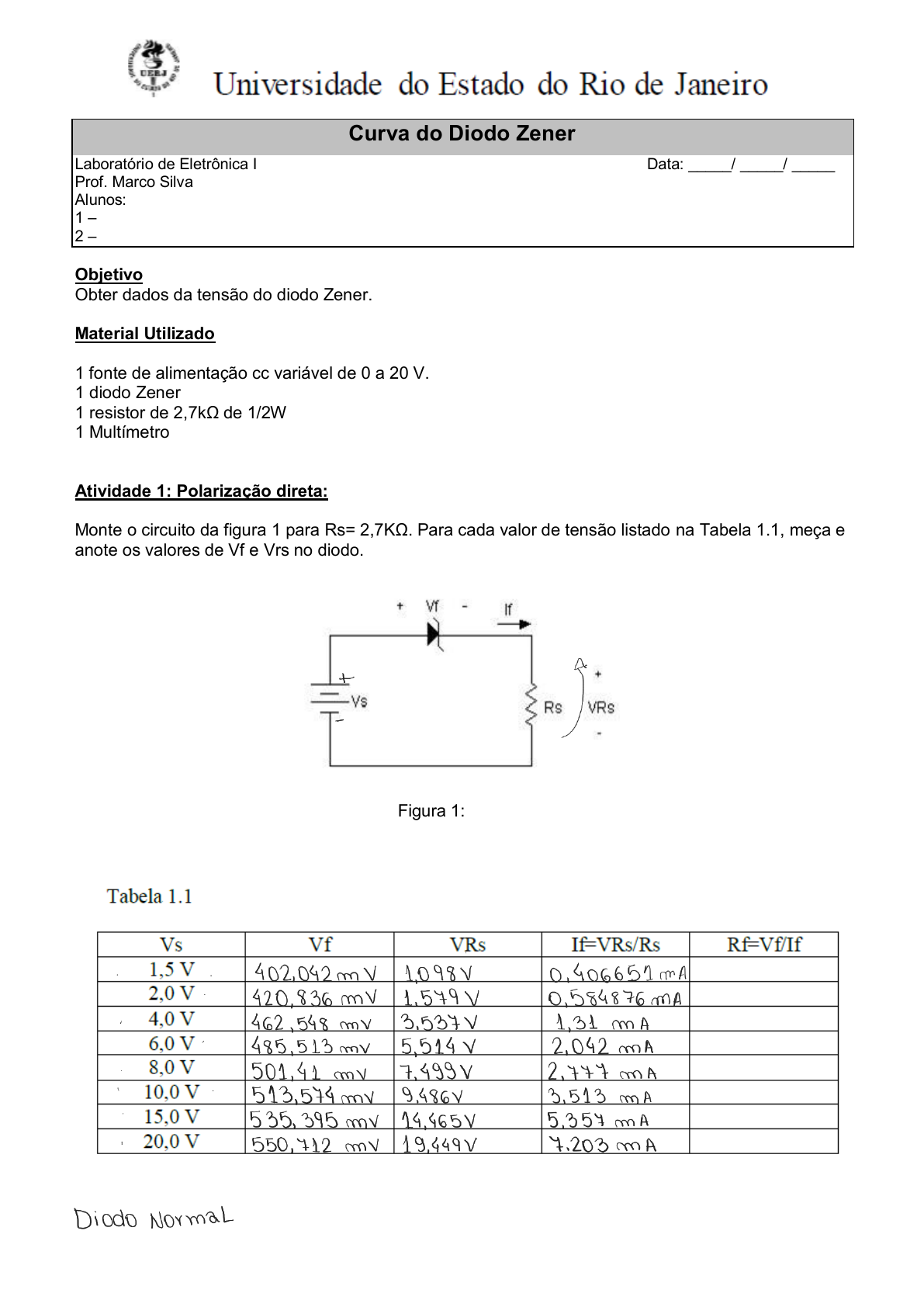

Curva do Diodo Zener
Laboratório de Eletrônica I Data: _____/ _____/ _____
Prof. Marco Silva
Alunos:
1 –
2 –

Objetivo
Obter dados da tensão do diodo Zener.

Material Utilizado

1 fonte de alimentação cc variável de 0 a 20 V.
1 diodo Zener
1 resistor de 2,7kΩ de 1/2W
1 Multímetro


Atividade 1: Polarização direta:

Monte o circuito da figura 1 para Rs= 2,7KΩ. Para cada valor de tensão listado na Tabela 1.1, meça e
anote os valores de Vf e Vrs no diodo.



 Figura 1:










Atividade 2: Polarização reversa:

Inverta a polaridade da fonte de tensão Vs. Para cada valor de tensão listado na Tabela 1.2, meça e
anote os valores de Vf e VRs do diodo.







Atividade 3: Plotar a curva do diodo Zener:

Plote os valores obtidos nas tabelas 1.1 e 1.2 e desenhe a curva característica do diodo Zener.




Qual o valor da tensão zener? Vz =


Conclusão:
