AS – Unidade V
Pergunta 1 0,2 / 0,2
Em um guindaste de plataforma giratória de lança treliçada de alcance variável, representado, a seguir, pela Figura 3, são conhecidos os seguintes dados:
Capacidade: Q = 5t.
Peso próprio da lança (com polias): Gl = 3t.
Peso do moitão: Qo = 100Kgf.
Vão máximo:       a = 15m.
Vão mínimo:       a’ = 10m.
Sistema de inclinação constituído por talha simples de 4 cabos de tração.
Distâncias correspondentes ao vão máximo: b = 6,0m; c = 4,3m; d = 4,7m; l = 7,5m.
Distâncias correspondentes ao vão mínimo: b’ = 3,5m; c’ = 4,5m; d’ = 5,0m; l’ = 4,5m.
Observações
a) Desprezar a ação do vento;
b) Rotação do motor em carga 1000rpm;
c)mancais do redutor e tambor: rolamentos;
d)mancais das polias: aço/bronze;
e) Número de operações por hora: 30;
f) Avaliar os rendimentos parceladamente;
g) talha de elevação da carga: simples de 2 cabos;
h) talha de elevação da lança: simples de 4 cabos;
i) tempo de elevação da lança de 20 segundos.
A fim de mantermos um momento de torção (torque) aproximadamente constante (excluindo a partida e a frenagem) nos eixos do redutor de inclinação da lança, foi construído um tambor cônico.

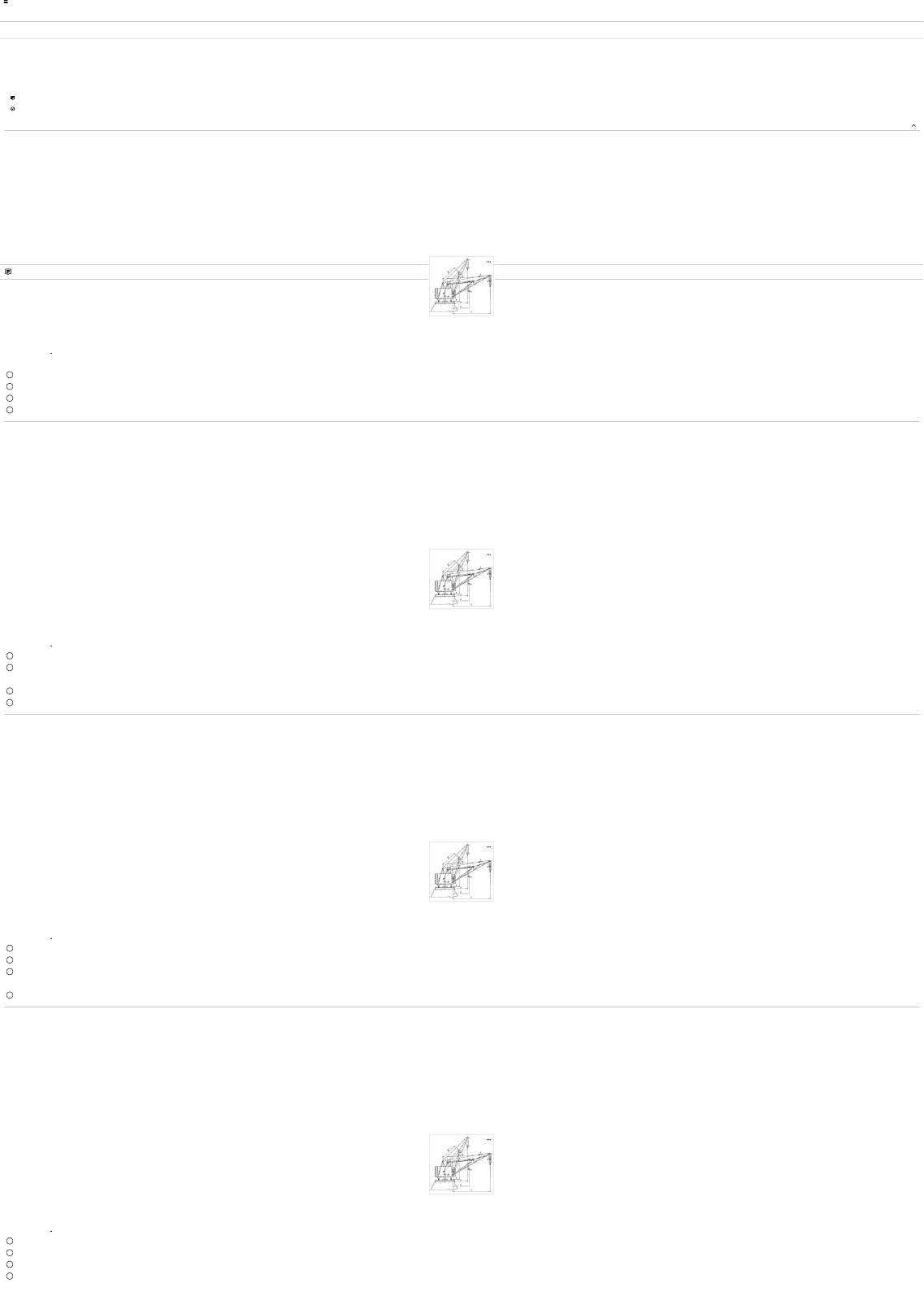

Figura 3 – Guindaste de plataforma giratória de alcance fixo, móvel etrusco e pórticoFonte: Adaptado de FERRARESI, D.; RUFFINO, R. T. Exercícios sobre Aparelhos de Elevação e Transporte. 2ª ed., Universidade de São Paulo, Escola de Engenharia de São Carlos, 1972
O Diâmetro mínimo do Cabo de elevação da lança é:
A 25,4mm.
B 18,5mm.
C 15,3mm.
D 20,3mm.
E 17,2mm.
Pergunta 2 0,2 / 0,2
Em um guindaste de plataforma giratória de lança treliçada de alcance variável, representado, a seguir, pela Figura 3, são conhecidos os seguintes dados:
Capacidade: Q = 5t.
Peso próprio da lança (com polias): Gl = 3t.
Peso do moitão: Qo = 100Kgf.
Vão máximo:       a = 15m.
Vão mínimo:       a’ = 10m.
Sistema de inclinação constituído por talha simples de 4 cabos de tração.
Distâncias correspondentes ao vão máximo: b = 6,0m; c = 4,3m; d = 4,7m; l = 7,5m.
Distâncias correspondentes ao vão mínimo: b’ = 3,5m; c’ = 4,5m; d’ = 5,0m; l’ = 4,5m.
Observações
a) Desprezar a ação do vento;
b) Rotação do motor em carga 1000rpm;
c)mancais do redutor e tambor: rolamentos;
d)mancais das polias: aço/bronze;
e) Número de operações por hora: 30;
f) Avaliar os rendimentos parceladamente;
g) talha de elevação da carga: simples de 2 cabos;
h) talha de elevação da lança: simples de 4 cabos;
i) tempo de elevação da lança de 20 segundos.
A fim de mantermos um momento de torção (torque) aproximadamente constante (excluindo a partida e a frenagem) nos eixos do redutor de inclinação da lança, foi construído um tambor cônico.
Figura 3 – Guindaste de plataforma giratória de alcance fixo, móvel etrusco e pórticoFonte: Adaptado de FERRARESI, D.; RUFFINO, R. T. Exercícios sobre Aparelhos de Elevação e Transporte. 2ª ed., Universidade de São Paulo, Escola de Engenharia de São Carlos, 1972
A Força P’ no cabo para o vão mínimo (para a dimensão a’) é:
A 1467Kgf.
B 3523Kgf.
C 2995Kgf.
D 5003Kgf.
E 4145Kgf.
Pergunta 3 0,2 / 0,2
Em um guindaste de plataforma giratória de lança treliçada de alcance variável, representado, a seguir, pela Figura 3, são conhecidos os seguintes dados:
Capacidade: Q = 5t.
Peso próprio da lança (com polias): Gl = 3t.
Peso do moitão: Qo = 100Kgf.
Vão máximo:       a = 15m.
Vão mínimo:       a’ = 10m.
Sistema de inclinação constituído por talha simples de 4 cabos de tração.
Distâncias correspondentes ao vão máximo: b = 6,0m; c = 4,3m; d = 4,7m; l = 7,5m.
Distâncias correspondentes ao vão mínimo: b’ = 3,5m; c’ = 4,5m; d’ = 5,0m; l’ = 4,5m.
Observações
a) Desprezar a ação do vento;
b) Rotação do motor em carga 1000rpm;
c)mancais do redutor e tambor: rolamentos;
d)mancais das polias: aço/bronze;
e) Número de operações por hora: 30;
f) Avaliar os rendimentos parceladamente;
g) talha de elevação da carga: simples de 2 cabos;
h) talha de elevação da lança: simples de 4 cabos;
i) tempo de elevação da lança de 20 segundos.
A fim de mantermos um momento de torção (torque) aproximadamente constante (excluindo a partida e a frenagem) nos eixos do redutor de inclinação da lança, foi construído um tambor cônico.
Figura 3 – Guindaste de plataforma giratória de alcance fixo, móvel etrusco e pórticoFonte: Adaptado de FERRARESI, D.; RUFFINO, R. T. Exercícios sobre Aparelhos de Elevação e Transporte. 2ª ed., Universidade de São Paulo, Escola de Engenharia de São Carlos, 1972
A Força t’ no cabo para o vão mínimo (para a dimensão a’) é:
A 15300Kgf.
B 13782Kgf.
C 12125Kgf.
D 10782Kgf.
E 11950Kgf.
Pergunta 4 0,2 / 0,2
Em um guindaste de plataforma giratória de lança treliçada de alcance variável, representado, a seguir, pela Figura 8, são conhecidos os seguintes dados:
Capacidade: Q = 5t.
Peso próprio da lança (com polias): Gl = 3t.
Peso do moitão: Qo = 100Kgf.
Vão máximo:       a = 15m.
Vão mínimo:       a’ = 10m.
Sistema de inclinação constituído por talha simples de 4 cabos de tração.
Distâncias correspondentes ao vão máximo: b = 6,0m; c = 4,3m; d = 4,7m; l = 7,5m.
Distâncias correspondentes ao vão mínimo: b’ = 3,5m; c’ = 4,5m; d’ = 5,0m; l’ = 4,5m.
Observações
a) Desprezar a ação do vento;
b) Rotação do motor em carga 1000rpm;
c)mancais do redutor e tambor: rolamentos;
d)mancais das polias: aço/bronze;
e) Número de operações por hora: 30;
f) Avaliar os rendimentos parceladamente;
g) talha de elevação da carga: simples de 2 cabos;
h) talha de elevação da lança: simples de 4 cabos;
i) tempo de elevação da lança de 20 segundos.
A fim de mantermos um momento de torção (torque) aproximadamente constante (excluindo a partida e a frenagem) nos eixos do redutor de inclinação da lança, foi construído um tambor cônico.
Figura 8 – Guindaste de plataforma giratória de alcance fixo, móvel etrusco e pórticoFonte: Adaptado de FERRARESI, D.; RUFFINO, R. T. Exercícios sobre Aparelhos de Elevação e Transporte. 2ª ed., Universidade de São Paulo, Escola de Engenharia de São Carlos, 1972
O Diâmetro Nominal máximo do tambor (Dtmax) de elevação da lança (o necessário para defini-lo) é:
A 800mm.
B 678mm.
C 543mm.
D 742mm.
E 985mm.
