Desenho Técnico
Unidade 4 - Tipos de Perspectivas
UN 4 - Avaliação Objetiva
Questão 1
Correto
Atingiu 0,34 de 0,34
Marcar questão
Texto da questão

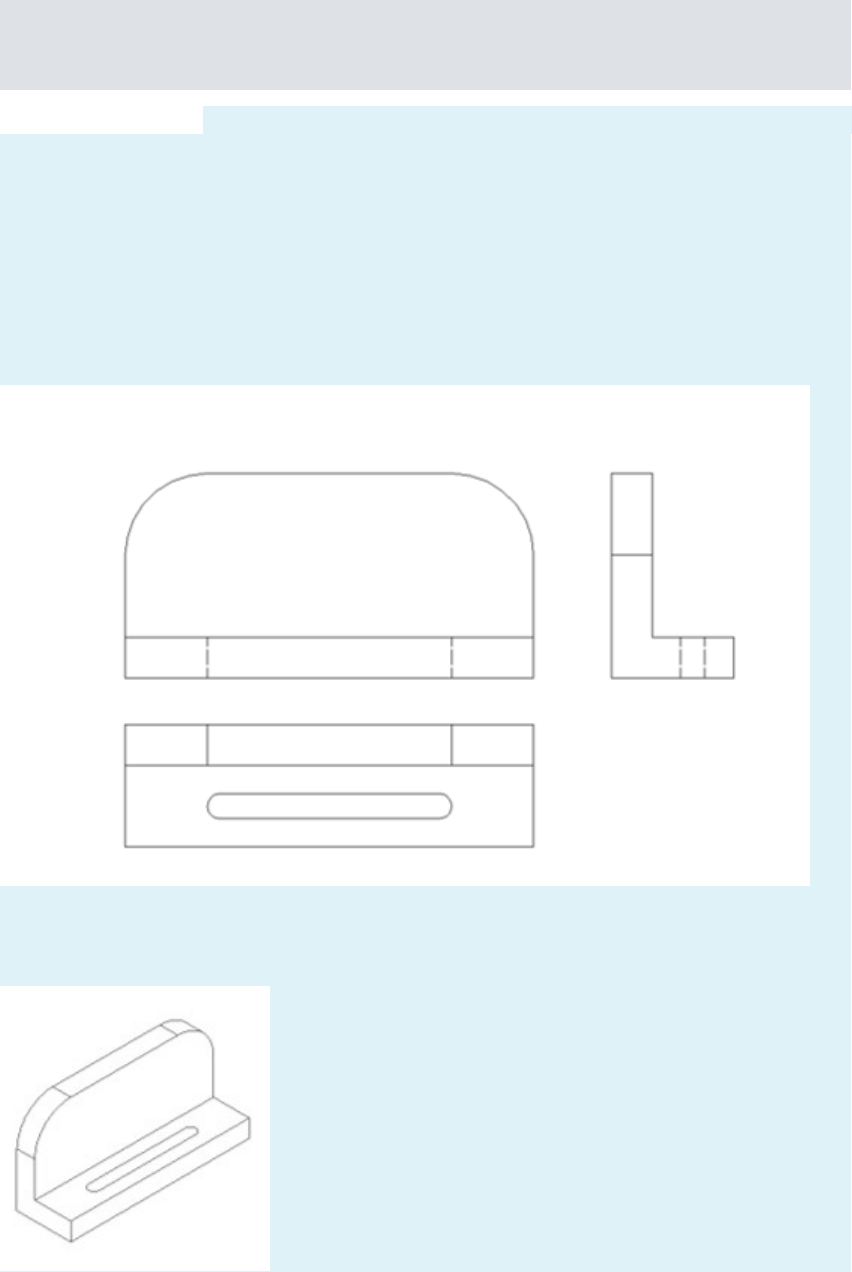

Partindo das vistas de um objeto, é possível reconstruí-lo para melhor visualização de suas características, e a escolha do tipo de perspectiva é importante, pois cada uma possui uma região onde não há distorção das dimensões e onde deve ser esboçada a vista com mais detalhes (a vista principal). A perspectiva isométrica do objeto, cujas vistas se encontram a seguir, é:
e.
Questão 2
Correto
Atingiu 0,34 de 0,34
Marcar questão
Texto da questão
Em desenho técnico, podemos utilizar as diferentes perspectivas para representar um objeto tridimensionalmente a partir de suas vistas no plano. Dentre as perspectivas, temos a isométrica e a cavaleira. Na perspectiva __________________, dois dos eixos são ________________, e o outro forma um ângulo de ______ com a linha horizontal. Já na perspectiva ______________, os eixos formam entre si ângulos de _______, e um deles faz um ângulo de _____ com a linha horizontal. A opção que completa corretamente as lacunas é:
Escolha uma opção:
120°; 45°
e.
cavaleira; perpendiculares; 45°; isométrica; 120°; 30°.
Questão 3
Correto
Atingiu 0,34 de 0,34
Marcar questão
Texto da questão
A perspectiva cavaleira é uma ferramenta que utilizamos em desenho técnico para esboçar um objeto no espaço. A respeito dessa perspectiva, podemos afirmar que:
Escolha uma opção:
d.
Na perspectiva cavaleira, nos planos paralelos ao plano de projeção, o objeto não apresenta distorções em suas dimensões.
Questão 4
Correto
Atingiu 0,34 de 0,34
Marcar questão
Texto da questão
Para a construção da perspectiva de um objeto a partir de suas vistas, podemos utilizar lápis e papel ou uma ferramenta gráfica, como o AutoCAD. Os softwares gráficos possuem comandos específicos que facilitam a construção de um objeto em perspectiva. Sobre os comandos utilizados no AutoCAD 2012, a alternativa correta é:
Escolha uma opção:
d.
Ao acionarmos a função Isometric Snap no AutoCAD 2012, a área de trabalho do software é modificada, permitindo a construção de objetos em perspectiva isométrica mais facilmente.
Questão 5
Correto
Atingiu 0,34 de 0,34
Marcar questão
Texto da questão
Para a construção de uma perspectiva, partimos de um ponto, que é um vértice de três eixos em que cada um deles irá representar uma dimensão do objeto: comprimento, largura e altura. O que irá diferenciar uma perspectiva da outra, são os ângulos entre estes eixos. Sobre a perspectiva isométrica, podemos afirmar que:
Escolha uma opção:
a.
Na perspectiva isométrica, as dimensões do objeto desenhadas sobre as linhas isométricas não apresentam distorções.
