05/08/2021 Avaliação - Unidade IV: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=588803&cmid=129520 1/8
Página inicial Minhas disciplinas 2021/2 - Mecânica das Estruturas UNIDADE IV
Avaliação - Unidade IV
Iniciado em segunda, 2 ago 2021, 15:38
Estado Finalizada
Concluída em segunda, 2 ago 2021, 15:54
Tempo
empregado
15 minutos 29 segundos
Avaliar 5,00 de um máximo de 10,00(50%)
Questão 1
Completo
Atingiu 0,00 de 1,00

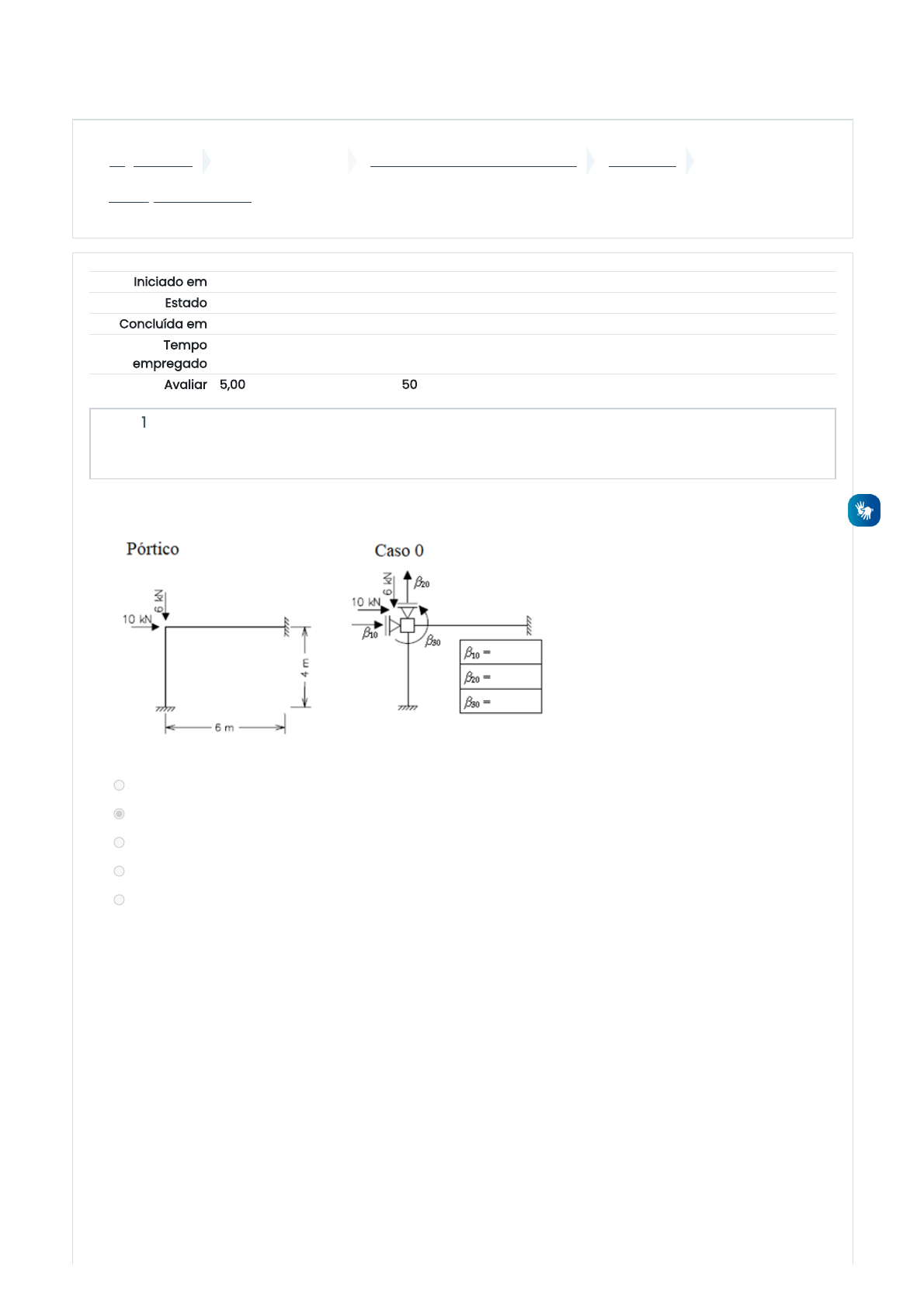

Utilizando o método dos deslocamentos, determine os termos de carga (β10,β20,β30) para o pórtico da Figura .
a. β10=10 kN;β20=-6 kN;β30=0 kN.m
b. β10=-10 kN;β20=-6 kN;β30=0 kN.m
c. β10=10 kN;β20=6 kN;β30=0 kN.m
d. β10=10 kN;β20=-6 kN;β30=10 kN.m
e. β10=-10 kN;β20=6 kN;β30=0 kN.m
A resposta correta é: β10=-10 kN;β20=6 kN;β30=0 kN.m
https://ambienteonline.uninga.br/
https://ambienteonline.uninga.br/course/view.php?id=7209
https://ambienteonline.uninga.br/course/view.php?id=7209&section=7
https://ambienteonline.uninga.br/mod/quiz/view.php?id=129520
05/08/2021 Avaliação - Unidade IV: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=588803&cmid=129520 2/8
Questão 2
Completo
Atingiu 1,00 de 1,00
Questão 3
Completo
Atingiu 1,00 de 1,00
A determinação dos esforços internos em estruturas isostáticas é realizada de forma direta a partir da aplicação
das leis da estática, já a determinação dos esforços internos em estruturas hiperestáticas não pode ser realizada
somente a partir da aplicação dos princípios da estática. O método dos deslocamentos é utilizado para o cálculo
de estruturas hiperestáticas, e está baseado em três condições fundamentais para as estruturas. Assinale a
alternativa de apresenta as três condições básicas de análise das estruturas.
a. Condições de equilíbrio, condições de execução, condições de durabilidade.
b. Condições do programa de cálculo, condições do tipo de estrutura, condições de execução.
c. Condições meteorológicas, condições do solo, condições da água.
d. Condições de equilíbrio, condições de compatibilidade, condições impostas pelas leis constitutivas dos
materiais.
e. Condições do vento, condições do concreto, condições do aço.
A resposta correta é: Condições de equilíbrio, condições de compatibilidade, condições impostas pelas leis
constitutivas dos materiais.
Os casos básicos de análise utilizado no método dos deslocamentos são estabelecidos sobre o sistema
hipergeométrico (SH). Na formação do SH para cada deslocabilidade encontrada, um apoio é adicionado ao nó
da estrutura de forma o movimento. Assinale a alternativa que contém o movimento que o apoio do tipo “chapa”
impede.
a. Translação horizontal e rotação.
b. Translação vertical.
c. Translação horizontal e vertical.
d. Translação horizontal.
e. Rotação.
A resposta correta é: Rotação.
05/08/2021 Avaliação - Unidade IV: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=588803&cmid=129520 3/8
Questão 4
Completo
Atingiu 1,00 de 1,00
Questão 5
Completo
Atingiu 0,00 de 1,00
Durante a análise de uma estrutura pelo método dos deslocamentos, o engenheiro detectou que os nós de sua
estrutura apresentam 4 deslocabilidades. Sabendo que o número de casos básicos de análise que serão
necessários para resolver essa estrutura está diretamente relacionado ao número de deslocabilidades, assinale
a alternativa que contém o número de casos básicos para essa estrutura.
a. 4.
b. 6.
c. 5.
d. 2.
e. 3.
A resposta correta é: 5.
A Figura apresenta uma viga hiperestática com 2 deslocabilidades e o seu sistema hipergeométrico. As barras
que compõem esse pórtico possuem seção transversal e módulo de elasticidade iguais. A partir dos dados
apresentados na Figura , assinale a alternativa que apresenta o valor correto para o termo de carga β10. Obs.:
Neste exercício, você não deve considerar nenhuma simplificação de cálculo, como barras inextensíveis,
articulações completas ou a simplificação para apoios do segundo gênero.
a. β10=2,17 kN.m
b. β10=10,17 kN.m
c. β10=4,17 kN.m
d. β10=8,17 kN.m
e. β10=6,17 kN.m
A resposta correta é: β10=4,17 kN.m
05/08/2021 Avaliação - Unidade IV: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=588803&cmid=129520 4/8
Questão 6
Completo
Atingiu 0,00 de 1,00
A Figura apresenta uma viga hiperestática com 2 deslocabilidades e o seu sistema hipergeométrico. As barras
que compõem esse pórtico possuem seção transversal e módulo de elasticidade iguais. A partir dos dados
apresentados na Figura 6, assinale a alternativa que apresenta o valor correto para o coeficiente de rigidez K11.
Obs.: Neste exercício, você não deve considerar nenhuma simplificação de cálculo, como barras inextensíveis,
articulações completas ou a simplificação para apoios do segundo gênero.
a. K11=52500 kN.m/rad
b. K11=62500 kN.m/rad
c. K11=32500 kN.m/rad
d. K11=42500 kN.m/rad
e. K11=72500 kN.m/rad
A resposta correta é: K11=52500 kN.m/rad
05/08/2021 Avaliação - Unidade IV: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=588803&cmid=129520 5/8
Questão 7
Completo
Atingiu 0,00 de 1,00
Sabendo que um apoio do primeiro gênero possui duas deslocabilidade, um do segundo gênero uma
deslocabilidade, um do terceiro gênero nenhuma deslocabilidade e que um nó aonde somente barras
convergem apresenta três deslocabiliidades, assinale a alternativa que contém o número de deslocabilidades
para o pórtico da Figura .
a. 6.
b. 4.
c. 3.
d. 5.
e. 2.
A resposta correta é: 6.
05/08/2021 Avaliação - Unidade IV: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=588803&cmid=129520 6/8
Questão 8
Completo
Atingiu 0,00 de 1,00
A Figura apresenta uma viga hiperestática com 2 deslocabilidades e o seu sistema hipergeométrico. As barras
que compõem esse pórtico possuem seção transversal e módulo de elasticidade iguais. A partir dos dados
apresentados na Figura, assinale a alternativa que apresenta o valor correto para o coeficiente de rigidez K21.
Obs.: Neste exercício, você não deve considerar nenhuma simplificação de cálculo, como barras inextensíveis,
articulações completas ou a simplificação para apoios do segundo gênero.
a. K21=11250 kN.m/rad
b. K21=13250 kN.m/rad
c. K21=7250 kN.m/rad
d. K21=15250 kN.m/rad
e. K21=17250 kN.m/rad
A resposta correta é: K21=11250 kN.m/rad
05/08/2021 Avaliação - Unidade IV: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=588803&cmid=129520 7/8
Questão 9
Completo
Atingiu 1,00 de 1,00
Questão 10
Completo
Atingiu 1,00 de 1,00
Para a resolução de estruturas hiperestáticas pelo método dos deslocamentos, o engenheiro deve determinar as
deslocabilidades dos nós da estrutura e a partir daí inserir vínculos que limitem os movimentos destes nós. Esse
processo pode gerar um grande número de deslocabilidades e consequentemente um sistema equações com
vários membros. Visando a facilitar o cálculo manual, o engenheiro pode adotar algumas simplificações de
cálculo, como a consideração das barras inextensíveis. Com base no conceito de barras inextensíveis, assinale a
alternativa que contém as deslocabilidades da Figura que podem ser desprezadas no cálculo manual.
a. D1,D5,D4.
b. D3,D6,D4.
c. D1,D5,D6.
d. D2,D3,D4.
e. D2,D5,D4.
A resposta correta é: D2,D5,D4.
A metodologia de análise do método dos deslocamentos estabelece que a estrutura real seja discretizada
(dividida) em casos básicos que atendem as condições de compatibilidade, mas que isoladamente não
atendem às condições de equilíbrio da estrutura real, para na superposição dos casos básicos recompor as
condições de equilíbrio. Os casos básicos são definidos a partir de uma estrutura cinematicamente determinada,
assinale a alternativa que contém o nome desse sistema.
a. Sistema Homogêneo (SH).
b. Sistema Humano (SH).
c. Sistema Hereditário (SH).
d. Sistema Hipergeométrico (SH).
e. Sistema Heterogêneo (SH).
A resposta correta é: Sistema Hipergeométrico(SH).
