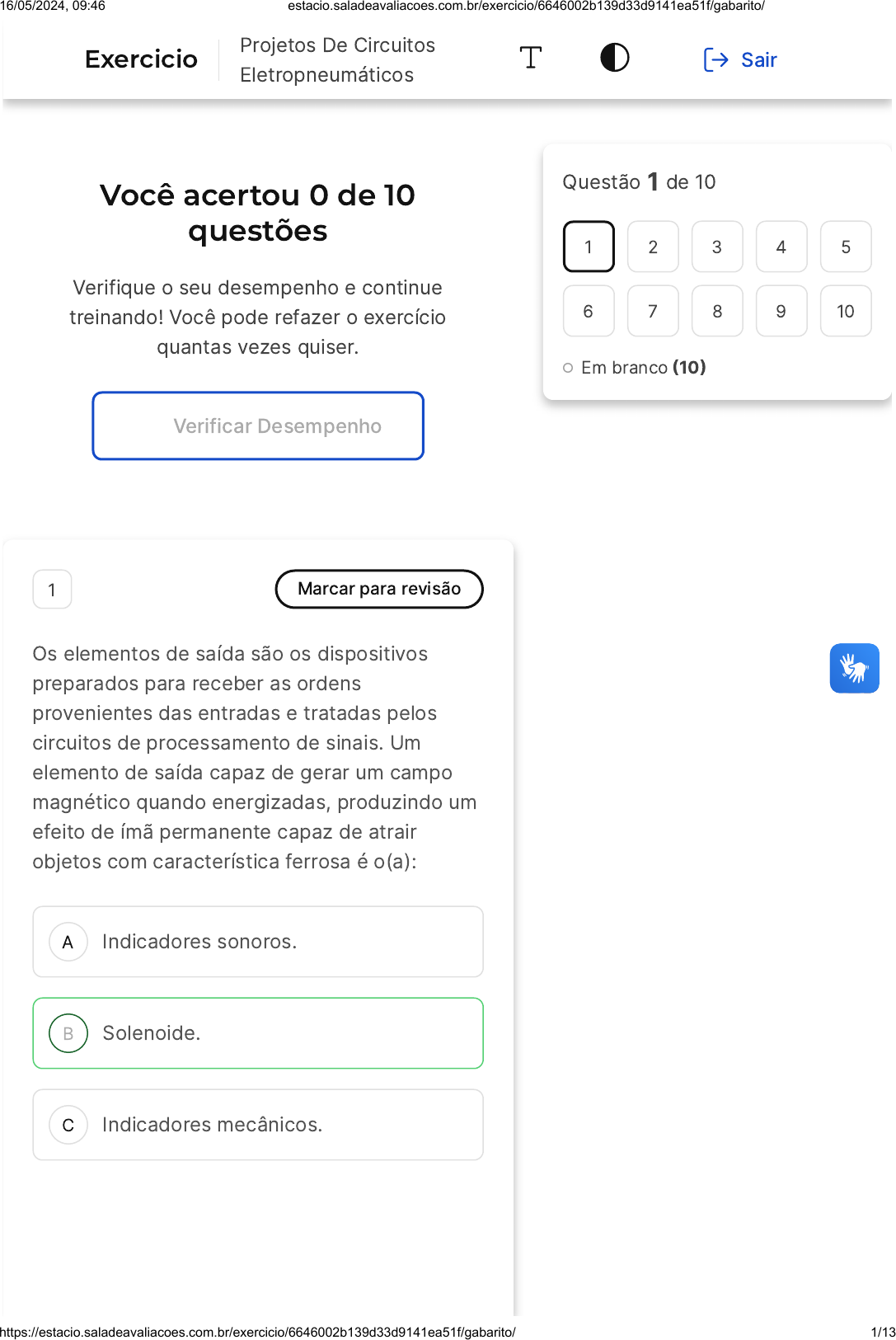

Projeto de circuitos eletropneumáticos

Prévia do material em texto

Você acertou 0 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Os elementos de saída são os dispositivos
preparados para receber as ordens
provenientes das entradas e tratadas pelos
circuitos de processamento de sinais. Um
elemento de saída capaz de gerar um campo
magnético quando energizadas, produzindo um
efeito de ímã permanente capaz de atrair
objetos com característica ferrosa é o(a):
Indicadores sonoros.
Solenoide.
Indicadores mecânicos.
Questão 1 de 10
Em branco �10�
1 2 3 4 5
6 7 8 9 10
Exercicio
Projetos De Circuitos
Eletropneumáticos
Sair
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 1/13
D
E
Indicadores luminosos.
Atuadores.
Questão não respondida
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
O solenoide é um tipo de bobina
eletromagnética que, quando energizado,
gera um campo magnético. Este campo
magnético produz um efeito semelhante ao
de um ímã permanente, sendo capaz de
atrair objetos com características ferrosas.
Portanto, a alternativa correta é a 'B', que
menciona o solenoide como o elemento de
saída que possui essa capacidade.
2 Marcar para revisão
O acionamento de uma válvula
eletropneumática é feito através de uma fonte
de alimentação com tensão de 12V. Ao medir-se
a corrente elétrica que percorre essa válvula,
faz-se uma leitura de 6mA. O consumo de
energia dessa válvula é definido pela sua
potência. Com base nos parâmetros
apresentados, é possível definir que a potência
dissipada na válvula eletropneumática é igual a:
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 2/13
A
B
C
D
E
12 mW.
72 mW.
6 mW.
2 mW.
8 mW.
Questão não respondida
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A potência elétrica é calculada pela fórmula
P � V . I, onde P é a potência, V é a tensão
e I é a corrente. Neste caso, a tensão é de
12V e a corrente é de 6mA. Substituindo
esses valores na fórmula, temos P � 12 . 6
m, que resulta em P � 72 mW. Portanto, a
potência dissipada na válvula
eletropneumática é de 72 mW.
3 Marcar para revisão
Em uma esteira móvel na linha de produção de
vasos de vidro transparentes, deseja-se colocar
um sensor que seja capaz de detectar todas as
vezes que um dos vasos passar por esse
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 3/13
A
B
C
D
E
sensor. O mais recomendado para esse projeto
seria:
Um sensor magnético
Um sensor indutivo
Um sensor óptico reflexivo
Um sensor capacitivo
Um pressostato
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
O sensor capacitivo é o mais indicado para
este projeto. Isso se deve ao fato de que os
vasos de vidro são transparentes e não
metálicos. O sensor capacitivo é capaz de
detectar a presença de objetos não
metálicos e transparentes, como o vidro,
pois ele funciona com base na variação da
capacitância, que ocorre quando um objeto
se aproxima do sensor. Portanto, sempre
que um vaso de vidro passar pelo sensor,
haverá uma variação na capacitância, que
será detectada pelo sensor, indicando a
presença do vaso.
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 4/13
A
B
C
D
E
4 Marcar para revisão
No diagrama abaixo, é possível afirmar que o
acionamento do botão B3, será responsável
por:
romper o selo de retenção do botão B1
acionar o contato K2
promover o recuo do cilindro caso o
selo K2 não esteja ativo
acionar a bobina K1 e promover o
avanço do cilindro
acionar a bobina K2 e promover o
avanço do cilindro
Questão não respondida
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 5/13
A
B
C
D
E
Gabarito Comentado
O botão B3 é responsável por promover o
retorno do cilindro se, e somente se, o
contato por retenção não estiver ativo.
5 Marcar para revisão
Uma fonte de alimentação de 48V está sendo
utilizada para alimentar um circuito
eletropneumático de 24Vdc. Dessa forma, é
possível definir que é necessário um
amplificador com ganho igual a:
2
4
� 0,5
� 2
0,5
Questão não respondida
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 6/13
A
B
C
D
E
6 Marcar para revisão
Os elementos de saída são os dispositivos
preparados para receber as ordens
provenientes das entradas e tratadas pelos
circuitos de processamento de sinais. Um
elemento de sinalização usado em locais com
muito ruído são:
Indicadores sonoros.
Solenoide.
Indicadores mecânicos.
Indicadores luminosos.
Atuadores.
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Os indicadores luminosos são dispositivos
que fornecem indicações visuais diversas.
Esses indicadores podem variar desde
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 7/13
A
B
lâmpadas incandescentes até LEDs. Eles
são especialmente úteis em ambientes com
altos níveis de ruído, onde sinais sonoros
podem não ser eficazes. Em tais
ambientes, a sinalização visual
proporcionada pelos indicadores luminosos
é mais eficaz para transmitir informações
ou alertas. Portanto, a alternativa correta é
a "D", que se refere aos indicadores
luminosos.
7 Marcar para revisão
Em um sistema de operação, quando um
processo está em andamento uma luz vermelha
deve ser acionada, indicando perigo. Quando o
processo está parado, uma luz verde deve ser
ligada, indicando que não há risco. Uma
possível montagem pode ser vista abaixo. O
melhor contato para preencher o diagrama é do
tipo:
um botão do tipo cogumelo.
um botão giratório com trava.
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 8/13
C
D
E
botão pulsante normalmente aberto.
botão pulsante normalmente fechado.
um botão tecla com trava.
Questão não respondida
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Como o diagrama ilustra claramente que há
apenas 1 entrada e 2 saídas para o contato,
é necessário que o botão seja do tipo
giratório com trava.
8 Marcar para revisão
Considere o circuito da figura abaixo. O sistema
representado possui um cilindro de ação
simples e uma válvula direcional de 3 vias e 2
posições. Observando o diagrama é possível
afirmar que:
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 9/13
A
B
C
D
E
o contato K2 é responsável
diretamente pelo acionamento da
válvula direcional.
o contato K2 é responsável pelo
avanço do cilindro.
o contato K1 é responsável pelo
avanço do cilindro.
o contato K1 é responsável
diretamente pelo acionamentoda
válvula direcional.
os contatos K1 e K2 juntos são
responsáveis pelo avanço do cilindro.
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
O contato K1 representa a solenoide que
aciona a válvula direcional responsável pela
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 10/13
A
B
C
movimentação do cilindro.
9 Marcar para revisão
Observando o diagrama utilizado para
representação do circuito elétrico para
acionamento do sistema eletropneumático, é
possível afirmar que:
ao acionar o botão a válvula solenoide
é desligada e o cilindro avança
ao soltar o botão a válvula solenoide é
desligada e o cilindro avança
ao acionar o botão a válvula solenoide
é ligada e o cilindro recua
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 11/13
D
E
ao acionar o botão a válvula solenoide
é ligada e o cilindro avança
ao soltar o botão a válvula solenoide é
ligada e o cilindro avança
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
O acionamento da válvula solenoide é
realizado através do botão. Ao ser
acionado, a válvula direcional permite que o
ar seja injetado ao cilindro e permite que o
cilindro avança.
10 Marcar para revisão
Observando o circuito de condicionamento de
sinais de intertravamento da figura abaixo,
amplamente utilizado em acionamentos de
sistemas eletropneumáticos e eletro-
hidráulicos, é possível afirmar que:
16/05/2024, 09:46 estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6646002b139d33d9141ea51f/gabarito/ 12/13
A
B
C
D
E
O Botão 1 é responsável pelo
intertravamento do botão K2
O Botão 2 é responsável pelo
intertravamento do botão K1
O acionamento do Botão 1 é
responsável pelo intertravamento do
acionamento do Botão 2
O acionamento do Botão 1 não
consegue realizar o intertravamento
do acionamento do Botão 2
O acionamento do Botão 2 é
responsável pelo intertravamento do
acionamento do Botão 1
Questão não respondida
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
O acionamento do Botão 1 não consegue
realizar o intertravamento do acionamento
do Botão 2 pois o contato K1 é
normalmente aberto e deveria ser
normalmente fechado.
