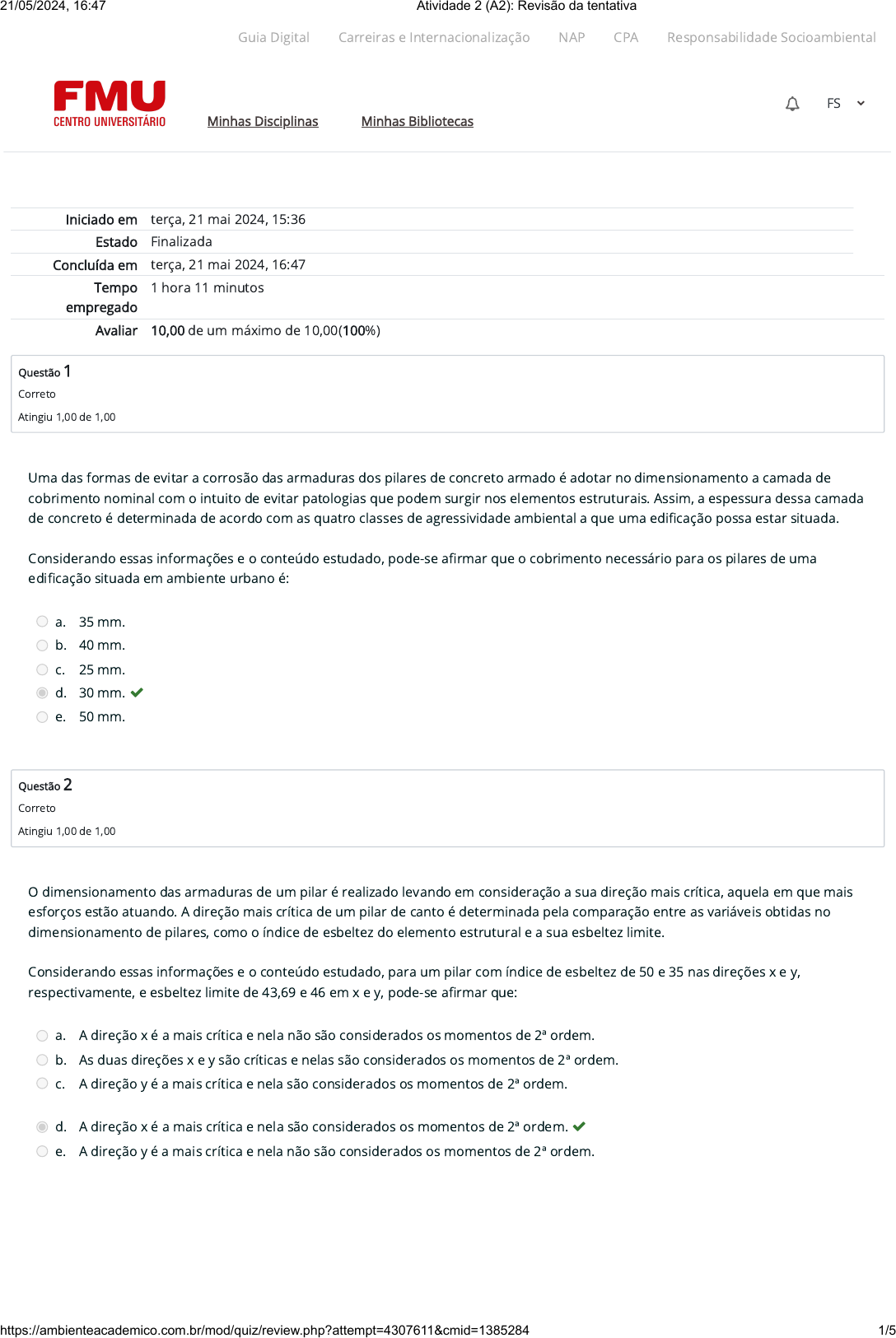

ESTRUTURAS DE CONCRETO ESPECIAIS Atividade 2 (A2)

Prévia do material em texto

Iniciado em terça, 21 mai 2024, 15:36
Estado Finalizada
Concluída em terça, 21 mai 2024, 16:47
Tempo
empregado
1 hora 11 minutos
Avaliar 10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 1,00 de 1,00
Questão 2
Correto
Atingiu 1,00 de 1,00
Uma das formas de evitar a corrosão das armaduras dos pilares de concreto armado é adotar no dimensionamento a camada de
cobrimento nominal com o intuito de evitar patologias que podem surgir nos elementos estruturais. Assim, a espessura dessa camada
de concreto é determinada de acordo com as quatro classes de agressividade ambiental a que uma edi�cação possa estar situada.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que o cobrimento necessário para os pilares de uma
edi�cação situada em ambiente urbano é:
a. 35 mm.
b. 40 mm.
c. 25 mm.
d. 30 mm. 
e. 50 mm.
O dimensionamento das armaduras de um pilar é realizado levando em consideração a sua direção mais crítica, aquela em que mais
esforços estão atuando. A direção mais crítica de um pilar de canto é determinada pela comparação entre as variáveis obtidas no
dimensionamento de pilares, como o índice de esbeltez do elemento estrutural e a sua esbeltez limite.
Considerando essas informações e o conteúdo estudado, para um pilar com índice de esbeltez de 50 e 35 nas direções x e y,
respectivamente, e esbeltez limite de 43,69 e 46 em x e y, pode-se a�rmar que:
a. A direção x é a mais crítica e nela não são considerados os momentos de 2ª ordem.
b. As duas direções x e y são críticas e nelas são considerados os momentos de 2ª ordem.
c. A direção y é a mais crítica e nela são considerados os momentos de 2ª ordem.
d. A direção x é a mais crítica e nela são considerados os momentos de 2ª ordem. 
e. A direção y é a mais crítica e nela não são considerados os momentos de 2ª ordem.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 16:47 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4307611&cmid=1385284 1/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 3
Correto
Atingiu 1,00 de 1,00
Questão 4
Correto
Atingiu 1,00 de 1,00
Uma das primeiras etapas do dimensionamento de pilares é a determinação das medidas da seção transversal. Um pilar não pode ter
dimensão menor do que 19 cm desde que a área de seção transversal seja de, no mínimo, 360 cm². Quando são adotadas dimensões
menores do que as recomendadas, deve ser adotado um coe�ciente adicional (γn) para majorar os esforços solicitantes e garantir a
segurança do pilar.
Considerando essas informações e o conteúdo estudado, para pilares de dimensão de 25x30 cm, 14x40 cm, 17x50 cm e 18x55 cm
pode-se a�rmar que os coe�cientes adicionais adotados, respectivamente, são:
a. 1,50; 1,35; 1,20; 1,05.
b. 1,25; 1,10; 1,05; 1,30.
c. 1,0; 1,05; 1,10; 1,25.
d. 1,0; 1,25; 1,10; 1,05. 
e. 1,30; 1,15; 1,20; 1,35.
Leia o trecho a seguir:
“As seções transversais de um elemento estrutural estão submetidas a solicitações. Estas solicitações são classi�cadas como normais e
tangenciais. As solicitações normais, como o esforço normal e o momento �etor, dão origem a tensões normais nas seções. Por outro
lado, as solicitações tangenciais, como o esforço cortante e o momento de torção, causam o aparecimento de tensões tangenciais nas
seções. Sempre que uma seção estiver submetida a um momento �etor se tem uma solicitação dita de �exão, uma �exão é chamada
composta quando atuam simultaneamente em uma seção um momento �etor e uma força normal.”
(Fonte: CAMPOS FILHO, A. Dimensionamento de seções retangulares de concreto armado à �exão composta normal. UFRGS: Porto
Alegre, 2011. p. 3.)
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que a característica principal da �exão normal é a (o):
a. Atuação de momentos de 2ª ordem e esforços normais de compressão.
b. Atuação de momentos e excentricidades de 1ª ordem em eixo do pilar. 
c. Atuação de momentos de 1ª ordem e excentricidades de 2ª ordem.
d. Atuação nula dos momentos de 1ª e 2ª ordens e excentricidades no pilar.
e. Atuação de momentos de 2ª ordem e excentricidades em um eixo do pilar.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 16:47 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4307611&cmid=1385284 2/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 5
Correto
Atingiu 1,00 de 1,00
Questão 6
Correto
Atingiu 1,00 de 1,00
Os pilares são elementos dispostos na posição vertical cujo principal esforço solicitante é a força normal de compressão. Uma das
primeiras etapas de um projeto estrutural é a disposição dos elementos na estrutura da edi�cação. De acordo com a disposição
construtiva na edi�cação, os pilares possuem de�nições e comportamentos especí�cos, sendo classi�cados em pilares intermediários,
de extremidade e de canto.
Considerando essas informações e o conteúdo estudado sobre a classi�cação dos pilares, analise as a�rmativas a seguir:
I. Nos pilares de extremidade, existem duas vigas contínuas apoiadas na direção dos dois eixos dos pilares.
II. Os esforços atuantes nos pilares de extremidade são caracterizados pela �exão composta normal.
III. Todos os pilares de extremidade são classi�cados como esbeltos, pois o índice de esbeltez deste é considerado acima de 200.
IV. Para esses pilares, é recomendado o uso do momento mínimo para determinar as solicitações atuantes.
V. Esses pilares possuem excentricidades iniciais na direção de descontinuidade da viga de apoio.
Está correto apenas o que se a�rma em:
a. II, III e IV.
b. I, II e III.
c. III, IV e V.
d. I, III e V.
e. II, IV e V. 
Leia o trecho a seguir:
“Os pilares são elementos fundamentais para as estruturas de concreto armado. A ABNT NBR 6118:2014 não permite o
dimensionamento de pilares com carga centrada, portanto, os pilares são dimensionados sempre com carga excêntrica, à �exo-
compressão normal ou à �exo-compressão oblíqua, considerando-se ao menos um momento mínimo, estabelecido pela norma.”
(Fonte: ALVES, E. C.; SOUZA, P. M. S. Projeto ótimo de pilares em concreto de alta resistência segundo a ABNT NBR 6118:2014. Revista
Sul-Americana de Engenharia Estrutural, Passo Fundo, v. 15, n. 1, p. 41, 2018.)
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que a característica principal da �exão composta oblíqua é
a(o):
a. Atuação de momentos e excentricidades de 1ª ordem nos dois eixos do pilar. 
b. Atuação de momentos de 1ª ordem e excentricidades de 2ª ordem.
c. Atuação nula dos momentos de 1ª e 2ª ordens e excentricidades no pilar.
d. Atuação de momentos de 2ª ordem e esforços normais de compressão.
e. Atuação de momentos de 2ª ordem e excentricidades em um eixo do pilar.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 16:47 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4307611&cmid=13852843/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 7
Correto
Atingiu 1,00 de 1,00
Questão 8
Correto
Atingiu 1,00 de 1,00
Leia o trecho a seguir:
“O mecanismo de transferência de cargas numa edi�cação se dá pelo carregamento da laje sendo transmitido para as vigas, das vigas
para os pilares, dos pilares para fundações e das fundações para o solo. Os pilares podem apresentar esforços diferentes de acordo
com a sua localização em planta. Logo o posicionamento do pilar pode ser classi�cado em três tipos, que são eles: pilares
intermediários, pilares de extremidades e pilares de canto.”
(Fonte: NASCIMENTO, K. M. B do. Dimensionamento otimizado de pilares de concreto armado utilizando algoritmo genético. 2017.
Dissertação (Mestrado) –Programa de Pós-Graduação em Engenharia Civil e Ambiental, Universidade Federal de Pernambuco, Caruaru,
2017. p. 20.)
Considerando essas informações e o conteúdo estudado sobre a classi�cação dos pilares, analise as a�rmativas a seguir:
I. Os pilares de extremidade possuem descontinuidade da viga em uma de suas direções, o que gera a �exão normal.
II. Os pilares intermediários apresentam descontinuidade da viga em duas direções e momentos de 1ª ordem.
III. Os pilares de canto são submetidos à �exão composta normal gerada pelas duas excentricidades nos eixos.
IV. Os pilares de extremidade podem ser utilizados nas laterais da edi�cação e no centro.
Está correto o que se a�rma em:
a. I, II e III.
b. II e IV.
c. I e II.
d. I e IV. 
e. I, III e IV.
As armaduras dos pilares são constituídas de aço e podem sofrer oxidação em função das ações do ambiente sobre estas e outros
agentes externos. Para inibir tais ações, que podem deteriorar as armaduras, é recomendado que, nos cálculos de dimensionamento,
sejam estabelecidas camadas de concreto para proteção das barras de aço, chamadas de cobrimento.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que o cobrimento necessário para os pilares de uma
edi�cação situada em ambiente com respingos de maré é:
a. 40 mm.
b. 35 mm.
c. 30 mm.
d. 25 mm.
e. 50 mm. 
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 16:47 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4307611&cmid=1385284 4/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 9
Correto
Atingiu 1,00 de 1,00
Questão 10
Correto
Atingiu 1,00 de 1,00
Detalhar as armaduras longitudinais e transversais dos pilares de concreto armado é de grande importância na execução da
concretagem das estruturas, a �m de evitar futuras patologias. Para isso, é importante que o projetista esteja atento aos requisitos
normativos na execução do detalhamento.
Considerando essas informações e o conteúdo estudado sobre o detalhamento das armaduras dos pilares, analise as a�rmativas a
seguir:
I. Para armaduras de aço CA-50, o espaçamento vertical corresponde a 24 vezes o diâmetro da barra transversal.
II. O máximo espaçamento permitido entre as barras longitudinais da armadura corresponde a 400 mm.
III. O espaçamento mínimo permitido entre as armaduras transversais corresponde a 5 mm.
IV. O diâmetro mínimo da armadura transversal deve ser o maior valor entre 5 mm ou 1/4 do diâmetro da barra longitudinal.
V. O diâmetro máximo considerado para a armadura longitudinal corresponde a 1/8 da menor dimensão do pilar.
Está correto o que se a�rma em:
a. II, IV e V. 
b. I, II e III.
c. III, IV e V.
d. I, IV e V.
e. I, II e V.
Os pilares são elementos estruturais lineares e verticais, importantes em uma construção, pois, juntamente com as vigas, formam os
pórticos responsáveis por resistir às ações verticais e horizontais que garantem a estabilidade global da estrutura. Esses elementos
podem ser classi�cados de acordo com sua posição na edi�cação.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que a característica dos pilares intermediários é a (o):
a. Atuação da �exão composta oblíqua e excentricidades desprezíveis transmitidas ao pilar por lajes e vigas.
b. Atuação da compressão centrada e momentos desprezíveis transmitidos ao pilar por lajes e vigas. 
c. Atuação da �exocompressão e excentricidades de 2ª ordem nas direções x e y do pilar.
d. Atuação da �exão composta oblíqua e momentos de 1ª ordem transmitidos de lajes ou vigas.
e. Atuação da �exotração e excentricidades de 1ª ordem nas direções x e y do pilar.
