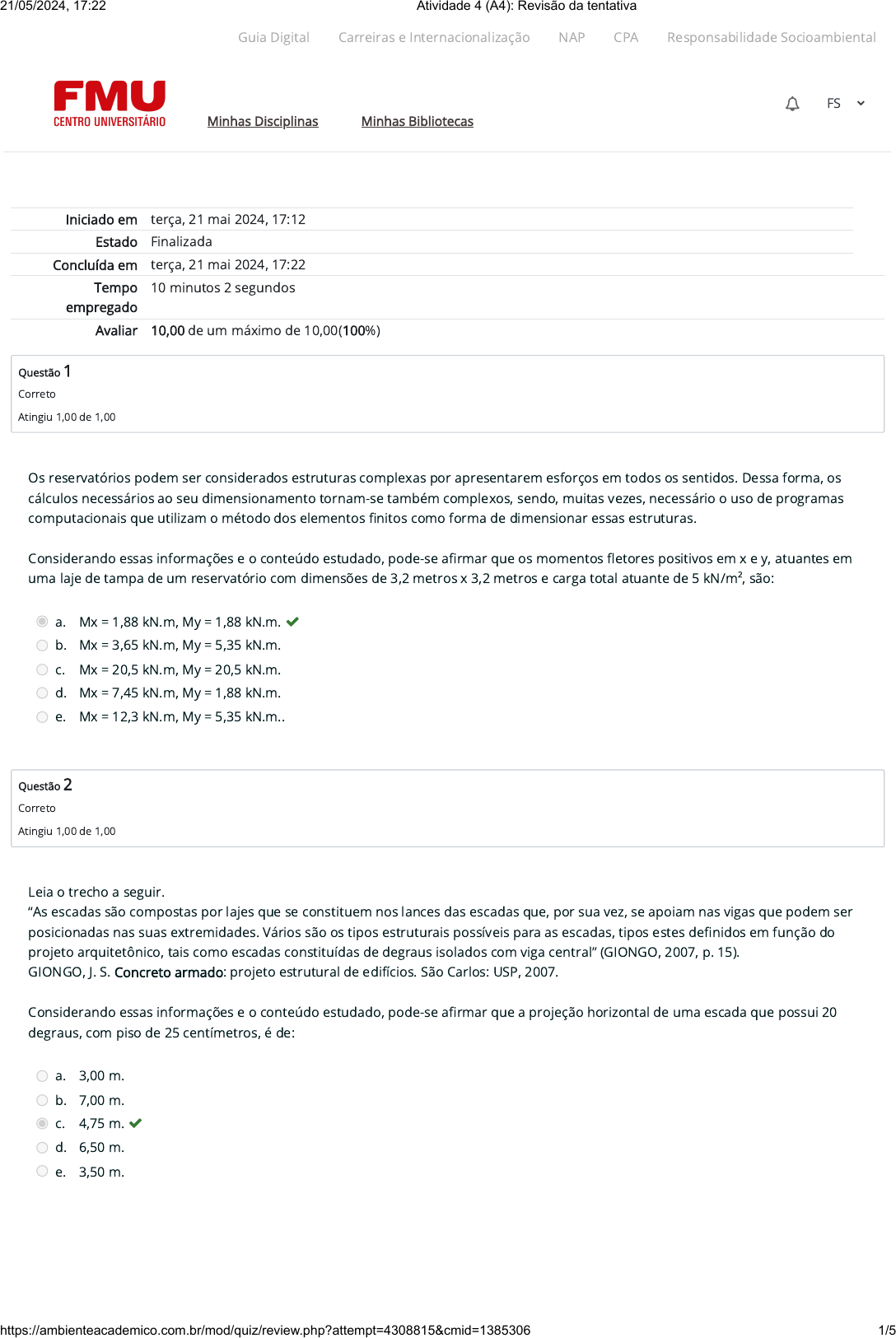

Estruturas de Concreto Especiais Atividade 4 (A4)

Prévia do material em texto

Iniciado em terça, 21 mai 2024, 17:12
Estado Finalizada
Concluída em terça, 21 mai 2024, 17:22
Tempo
empregado
10 minutos 2 segundos
Avaliar 10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 1,00 de 1,00
Questão 2
Correto
Atingiu 1,00 de 1,00
Os reservatórios podem ser considerados estruturas complexas por apresentarem esforços em todos os sentidos. Dessa forma, os
cálculos necessários ao seu dimensionamento tornam-se também complexos, sendo, muitas vezes, necessário o uso de programas
computacionais que utilizam o método dos elementos �nitos como forma de dimensionar essas estruturas.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que os momentos �etores positivos em x e y, atuantes em
uma laje de tampa de um reservatório com dimensões de 3,2 metros x 3,2 metros e carga total atuante de 5 kN/m², são:
a. Mx = 1,88 kN.m, My = 1,88 kN.m. 
b. Mx = 3,65 kN.m, My = 5,35 kN.m.
c. Mx = 20,5 kN.m, My = 20,5 kN.m.
d. Mx = 7,45 kN.m, My = 1,88 kN.m.
e. Mx = 12,3 kN.m, My = 5,35 kN.m..
Leia o trecho a seguir.
“As escadas são compostas por lajes que se constituem nos lances das escadas que, por sua vez, se apoiam nas vigas que podem ser
posicionadas nas suas extremidades. Vários são os tipos estruturais possíveis para as escadas, tipos estes de�nidos em função do
projeto arquitetônico, tais como escadas constituídas de degraus isolados com viga central” (GIONGO, 2007, p. 15).
GIONGO, J. S. Concreto armado: projeto estrutural de edifícios. São Carlos: USP, 2007.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que a projeção horizontal de uma escada que possui 20
degraus, com piso de 25 centímetros, é de:
a. 3,00 m.
b. 7,00 m.
c. 4,75 m. 
d. 6,50 m.
e. 3,50 m.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 17:22 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4308815&cmid=1385306 1/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 3
Correto
Atingiu 1,00 de 1,00
Questão 4
Correto
Atingiu 1,00 de 1,00
Questão 5
Correto
Atingiu 1,00 de 1,00
Um ponto importante a ser considerado no dimensionamento das escadas é a determinação da inclinação, sendo uma das primeiras
ações do projetista. É um dos critérios de conforto e, principalmente, de segurança dos usuários, sendo a inclinação mais favorável a
de 30º.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que o ângulo de inclinação de uma escada que possui
espelho de 15 centímetros, com piso de 25 centímetros, é de:
a. 30,96º 
b. 35,00º
c. 50,00º
d. 25,63º
e. 45,14º
A concepção estrutural de uma escada é um dos passos mais importantes antes da execução. Esses elementos estruturais fazem
parte de diversos tipos de edi�cações e têm a função de unir níveis distintos, por meio da execução de degraus sucessivos, garantindo
a segurança e o conforto de usuários.

Considerando essas informações e o conteúdo estudado sobre as escadas de concreto armado, analise as a�rmativas a seguir.
I. Uma escada que possui um piso de 25 centímetros apresenta o espelho com dimensão de 25 centímetros.
II. Uma escada de residência com piso de 28 centímetros tem o espelho adequado de 18 centímetros.
III. Uma determinada escola tem uma escada com piso de 30 centímetros, logo o tamanho ideal do espelho é de 17 centímetros.
IV. Um restaurante possui uma escada com piso de 22 centímetros, assim o espelho ideal é de 19 centímetros.
Está correto apenas o que se a�rma em:
a. II, III e IV.
b. I, II e III.
c. II e IV.
d. I e II.
e. II e III. 
Um reservatório é dividido em lajes isoladas de acordo com os componentes para a simpli�cação dos cálculos em seu
dimensionamento. Uma das primeiras ações a serem realizadas é a determinação das cargas atuantes sobre o elemento estrutural.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que a carga atuante na laje de tampa de um reservatório de
concreto armado com 17 centímetros é de:
a. 4,25.
b. 7,00.
c. 3,50.
d. 5,45. 
e. 3,00.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 17:22 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4308815&cmid=1385306 2/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 6
Correto
Atingiu 1,00 de 1,00
Questão 7
Correto
Atingiu 1,00 de 1,00
As escadas armadas longitudinalmente são dimensionadas de forma análoga às vigas inclinadas. As cargas são distribuídas ao longo
da superfície inclinada da escada e obtidas por meio da projeção das cargas na horizontal. Nessas escadas, os degraus não
contribuem com a resistência do elemento estrutural, em função disso podem ter maiores espessuras e taxas de armaduras.
Considere uma escada com os seguintes dados:
•         altura da laje medida na direção inclinada (h) = 10 cm;
•     peso especí�co do concreto ( )= 25 kN/m²;
•         piso = 20 cm;
•         espelho = 18 cm;
•         ângulo de inclinação da escada: 26º.
Pode-se a�rmar que o peso próprio da escada na região inclinada é de:
a. 6,50 kN/m².
b. 5,03 kN/m². 
c. 10,00 kN/m².
d. 20,00 kN/m².
e. 3,50 kN/m².
Leia o trecho a seguir.
“Ao se moldarem as lajes da escada devem ser moldados também os degraus que a constituem. Em edi�cações mais simples é
possível construírem os degraus em alvenaria de tijolos, o que implica em menor ação nas lajes da escada, um pouco de economia
com fôrmas, porém modi�cando o processo construtivo” (GIONGO, 2007, p. 15).
GIONGO, J. S. Concreto armado: projeto estrutural de edifícios. São Carlos: USP, 2007.
Considerando essas informações e o conteúdo estudado sobre as escadas de concreto armado, analise as a�rmativas a seguir.
I. Uma escada que contém espelhos de 20 centímetros, para vencer uma altura de 3,00 metros, deve ter 15 degraus.
II. Uma residência necessita de uma escada para vencer um vão de 3,50 metros com um espelho de 16 centímetros, logo terá 20
degraus.
III. Uma escada em um escritório de advocacia, que possui espelho de 15 centímetros, para vencer uma altura de 2,50 metros, deve ter
17 degraus.
IV. Uma escada, em um salão, deve vencer a altura de 4,00 metros com espelhos de 20 centímetros, então deverá ter 25 degraus.
Está correto apenas o que se a�rma em:
a. I e II.
b. II, III e IV.
c. I, II e III.
d. I e III. 
e. II e IV.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 17:22 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4308815&cmid=1385306 3/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236Questão 8
Correto
Atingiu 1,00 de 1,00
Questão 9
Correto
Atingiu 1,00 de 1,00
Leia o trecho a seguir.
“Escadas são utilizadas na construção civil como um meio de circulação vertical para transpor desníveis, através da disposição de
degraus sucessivos, garantindo condições mínimas de conforto e segurança aos seus usuários, além de ser também elemento
decorativo. São aplicadas em diversas edi�cações como residências, indústrias, comércios, embarcações, indústrias aeronáuticas,
dentre outras” (SANTOS et al., 2017, p. 55).
SANTOS, I. F. et al. Estudo analítico e computacional de escadas de concreto armado. Revista Mirante, Anápolis, v. 10, n. 1, p. 54-72, jun.
2017. Disponível em:https://www.revista.ueg.br/index.php/mirante/article/view/6388/4370.    Acesso em: 12 mar. 2021.
Considerando essas informações e o conteúdo estudado sobre os efeitos de 1ª e 2ª ordem atuantes nos pilares, analise as a�rmativas
a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. (  ) O peso próprio da escada é determinado em função do peso especí�co do concreto e da espessura do patamar.
II. (  ) O peso do revestimento, em um projeto de escada,  é determinado com base na dimensão do grau e do peso especí�co do
material.
III. (  ) Os degraus, em escadas armadas transversalmente,  contribuem para a resistência do elemento.
IV. (  ) As escadas armadas longitudinalmente utilizam duas armaduras, sendo uma delas de distribuição.
Agora, assinale a alternativa que apresenta a sequência correta.
a. F, V, V, F.
b. V, F, V, F.
c. V, V, F, V.
d. F, F, F, V.
e. F, V, V, V. 
Nos reservatórios de concreto armado, cada componente é dimensionado segundo um método de cálculo diferente. Por exemplo, as
paredes podem apresentar comportamento semelhante ao das lajes quando submetidas à ação de seu peso próprio, como também
podem se comportar como vigas-parede, ao serem submetidas à ação do empuxo da água.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que os momentos �etores negativos em x e y atuantes nas
paredes de um reservatório, com dimensões de 3,2 metros x 3,2 metros e carga total atuante de 25 kN/m², são:
a. Mx = 13,19 kN.m, My = 13,19 kN.m. 
b. Mx = 9,25 kN.m, My = 15,75 kN.m.
c. Mx = 14,3 kN.m, My = 7,65 kN.m.
d. Mx = 3,65 kN.m, My = 5,35 kN.m.
e. Mx = 20,5 kN.m, My = 20,5 kN.m.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 FS 
Aces
Recu
21/05/2024, 17:22 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4308815&cmid=1385306 4/5
https://www.revista.ueg.br/index.php/mirante/article/view/6388/4370
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 10
Correto
Atingiu 1,00 de 1,00
Os reservatórios de concreto armado são estruturas utilizadas principalmente em edi�cações que exigem o armazenamento de
grandes volumes de água, como edifícios, condomínios, indústrias dos mais diversos ramos, escolas e outros. Sua capacidade varia de
acordo com a demanda do local a ser implantado, sendo suas dimensões de�nidas no projeto estrutural.
Considerando essas informações e o conteúdo estudado sobre os reservatórios de concreto armado, analise as a�rmativas a seguir.
I. A carga do peso próprio, do revestimento, as acidentais e a pressão da água atuam sobre a laje de tampa do reservatório.
II. As lajes de fundo de um reservatório recebem mais cargas que os demais componentes, por isso têm maiores dimensões.
III. O dimensionamento dos componentes é realizado admitindo-se que se comportem como lajes isoladas.
IV. A laje de fundo do reservatório é considerada como engastada em todas as suas bordas.
Está correto apenas o que se a�rma em:
a. II, III e IV. 
b. II e IV.
c. I e III.
d. II e III.
e. I, II e IV.
