Atividade 4 (A4) - ESTRUTURAS DE CONCRETO ESPECIAIS

Prévia do material em texto

08/06/2023, 09:35 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=2428700&cmid=784544 1/5
Iniciado em quinta, 8 jun 2023, 10:25
Estado Finalizada
Concluída em quinta, 8 jun 2023, 10:36
Tempo
empregado
11 minutos 5 segundos
Avaliar 8,00 de um máximo de 10,00(80%)
Questão 1
Correto
Atingiu 1,00 de 1,00
Questão 2
Correto
Atingiu 1,00 de 1,00

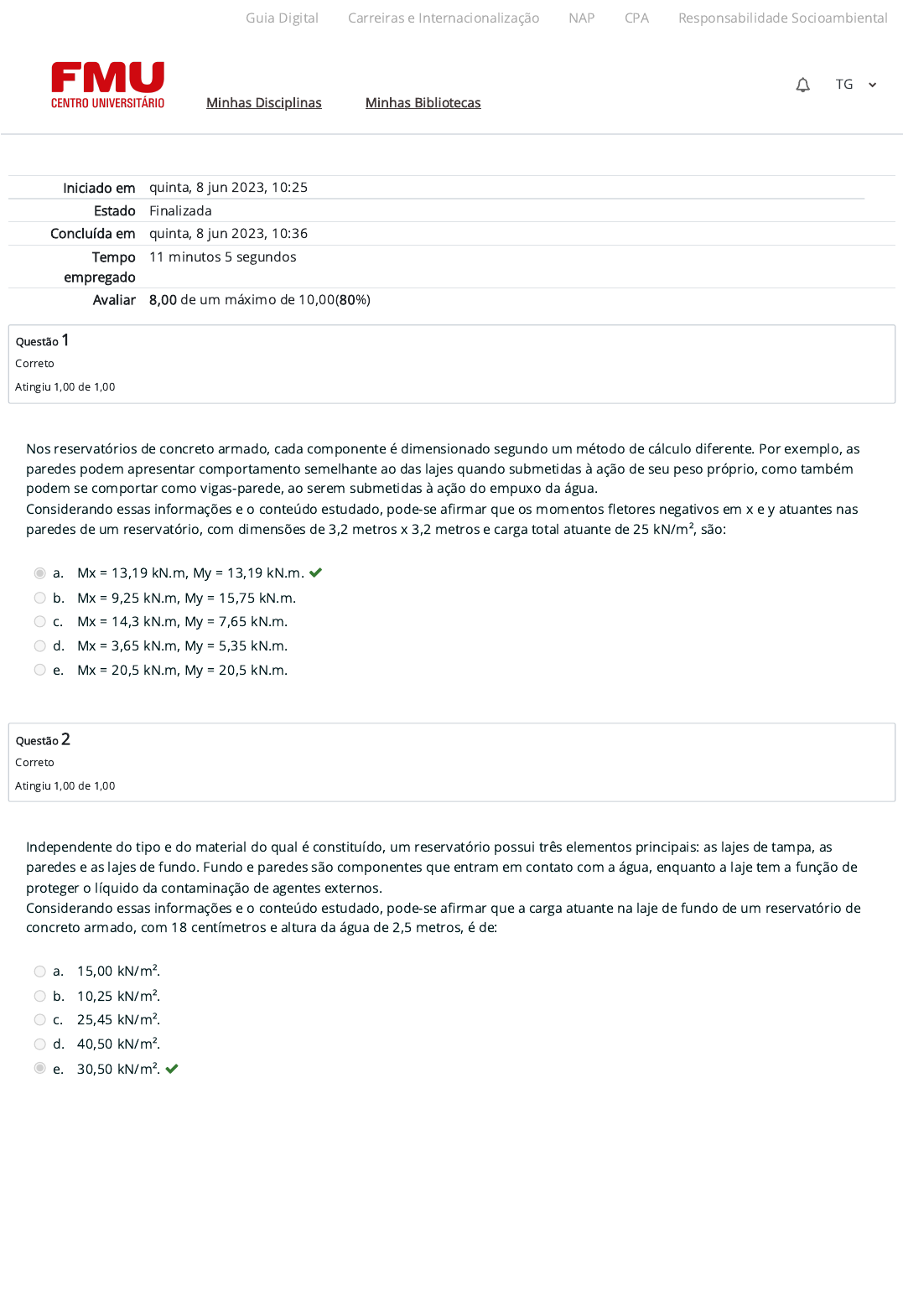

Nos reservatórios de concreto armado, cada componente é dimensionado segundo um método de cálculo diferente. Por exemplo, as
paredes podem apresentar comportamento semelhante ao das lajes quando submetidas à ação de seu peso próprio, como também
podem se comportar como vigas-parede, ao serem submetidas à ação do empuxo da água.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que os momentos �etores negativos em x e y atuantes nas
paredes de um reservatório, com dimensões de 3,2 metros x 3,2 metros e carga total atuante de 25 kN/m², são:
a. Mx = 13,19 kN.m, My = 13,19 kN.m.
b. Mx = 9,25 kN.m, My = 15,75 kN.m.
c. Mx = 14,3 kN.m, My = 7,65 kN.m.
d. Mx = 3,65 kN.m, My = 5,35 kN.m.
e. Mx = 20,5 kN.m, My = 20,5 kN.m.
Independente do tipo e do material do qual é constituído, um reservatório possui três elementos principais: as lajes de tampa, as
paredes e as lajes de fundo. Fundo e paredes são componentes que entram em contato com a água, enquanto a laje tem a função de
proteger o líquido da contaminação de agentes externos.
Considerando essas informações e o conteúdo estudado, pode-se a�rmar que a carga atuante na laje de fundo de um reservatório de
concreto armado, com 18 centímetros e altura da água de 2,5 metros, é de:
a. 15,00 kN/m².
b. 10,25 kN/m².
c. 25,45 kN/m².
d. 40,50 kN/m².
e. 30,50 kN/m².
