Eletrônica de Potência AVALIAÇÕES PROVA
Iniciado em Tuesday, 23 Apr 2024, 15:14
Estado Finalizada
Concluída em Tuesday, 23 Apr 2024, 15:39
Tempo
empregado
24 minutos 54 segundos
Avaliar 36,00 de um máximo de 60,00(60%)
Questão 1
Completo
Atingiu 3,00 de 3,00

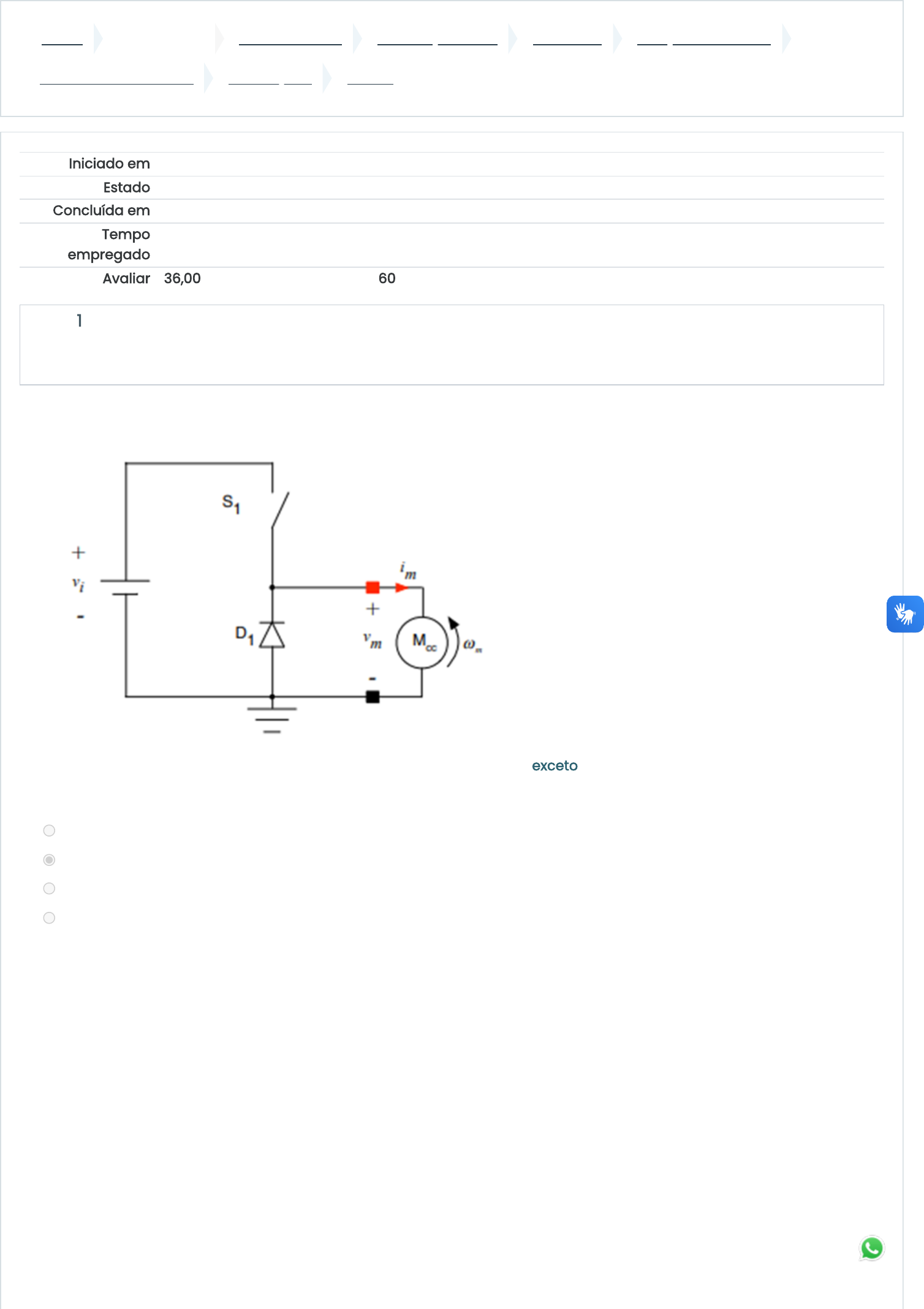

Observe o circuito apresentado abaixo:
Das afirmativas apresentadas, todas são características desse circuito exceto:
Escolha uma opção:
a. Pode-se ligar e desligar a máquina de corrente contínua.
b. Permite controle de velocidade.
c. Permite operação em um quadrante apenas, isto é, operação como motor.
d. Não permite inversão no sentido de rotação.
https://ava.funec.br/my/
https://ava.funec.br/course/index.php?categoryid=10
https://ava.funec.br/course/index.php?categoryid=17
https://ava.funec.br/course/index.php?categoryid=19
https://ava.funec.br/course/index.php?categoryid=77
https://ava.funec.br/course/view.php?id=1711
https://ava.funec.br/course/view.php?id=1711#section-6
https://ava.funec.br/mod/quiz/view.php?id=27118
Questão 2
Completo
Atingiu 3,00 de 3,00
Questão 3
Completo
Atingiu 0,00 de 3,00
Questão 4
Completo
Atingiu 3,00 de 3,00
Considere um conversor Buck quase-ressonante, ZCS como apresentado na figura.
Considere: E = V = 12V; C = 0,1μF; L = 10μH; I = 1A e f = 100kHz.
Se a corrente de comutação do circuito for zero, a corrente de pico em L  será:
Escolha uma opção:
a. I = 220mA
b. I   = 5 A
c. I = 2,2 A
d. I = 3,4 A
s r r 0 s
r
Lr
Lr
Lr
Lr
Considere um conversor de meia ponte onda quadrada que está operando à uma razão cíclica de 40%, quando uma
tensão de entra de 48 V está sendo aplicada por cada fonte de alimentação. Nesse caso a tensão de saída será:
Escolha uma opção:
a. V = 4,8 V
b. V = - 9,6 V
c. V = 8.4 V
d. V = 9,6 V
out
out
out
out
A capacidade de chaveamento de corrente e a velocidade de comutação dos dispositivos semicondutores de
potência varia conforme a sua construção e aplicação. Com relação a frequência de comutação típica de alguns tipos
de tiristores, a ordem crescente da frequência é:
Escolha uma opção:
a. IGBT, GTO, SCR e MOSFET.
b. SCR, GTO, IGBT e MOSFET.
c. MOSFET, IGBT, SCR e GTO.
d. GTO, IGBT, MOSFET e SCR.
Questão 5
Completo
Atingiu 3,00 de 3,00
Questão 6
Completo
Atingiu 3,00 de 3,00
Questão 7
Completo
Atingiu 0,00 de 3,00
Em relação aos tiristores, é correto afirmar que:
Escolha uma opção:
a. O tiristor é um dispositivo semicondutor que opera em regime chaveado.
b. O tiristor é formado por três camadas semicondutoras, alternadamente p-n-p.
c. Os tiristores SCR e GTO possuem capacidade de corrente bidirecional.
d. O tiristor possui quatro terminais: anodo, catodo, portador e gatilho.
Considere um conversor Buck quase-ressonante, ZCS como apresentado na figura.
Considere: E = V = 12V; C = 0,1uF; L = 10uH; I0 = 1A e fs = 100kHz.
Se a corrente de comutação do circuito for zero, a frequência de comutação que gera uma tensão de 6V será:
Escolha uma opção:
a. f  = 100kHz
b. f  = 78MHz
c. f = 78kHz
d. f  = 78Hz
s r r
s
s
s
s
Um conversor ponte completa PWM senoidal está sendo alimentado por uma tensão de entrada de100 V. Se a razão
cíclica desse conversor for de 80%, a tensão eficaz na saída será:
Escolha uma opção:
a. V = 80 V
b. V = 66 V
c. V  = 56,6 V
d. V  = 90 V
Questão 8
Completo
Atingiu 0,00 de 3,00
Questão 9
Completo
Atingiu 3,00 de 3,00
Considere um conversor Buck quase-ressonante, ZCS como apresentado na figura.
Considere: E = V  = 12V; C  = 0,1μF; L  = 10μH; I  = 1A e f = 100kHz.
Se a corrente de comutação do circuito for zero. Os valores para ω e Z  são, respectivamente:
Escolha uma opção:
a. ω  = 1x 10 e Z  = 6Ω
b. ω = 10 e Z = 10Ω
c. ω  = 4,61 e Z  = 10Ω
d. ω  = 10 e Z  = 4,61Ω
s r r 0 s
0 0
0
6  rad
s
0
0
6  rad
s 0
0
  rad
s
0
0
6  rad
s 0
Segundo as definições dos circuitos de disparo de tiristores e circuitos de controle de potência, qual das opções abaixo
está correta?
Escolha uma opção:
a. O objetivo do estágio de ataque de um circuito de disparo de tiristores é atacar o tiristor com características de
fonte de tensão e impedir que uma tensão positiva atinja a junção gatilho-catodo.
b. A ponte trifásica completa é empregada quando se deseja a atuação em quatro quadrantes, em que a emissão
de distorção harmônica depende da relação direta entre o torque resistente e o entreferro da máquina elétrica
acionada.
c. A ponte trifásica completa é empregada quando se deseja a atuação em dois quadrantes, sendo que esta
opera como retificador para ângulos de disparo compreendidos entre 0 e 90° e opera como inversor entre os
ângulos de 90° e 180°.
d. Na sincronização do retificador monofásico de onda completa, a cada semiciclo um pulso de comando é levado
aos quatro tiristores, sendo que somente aquele que estiver inversamente polarizado entrará em condução.
Questão 10
Completo
Atingiu 3,00 de 3,00
Questão 11
Completo
Atingiu 3,00 de 3,00
Um circuito retificador de meia onda, deve operar segundo as especificações:
tensão eficaz de entrada de 12 V;
frequência da rede de energia elétrica de 60 Hz;
potência de saída de 10 W ;
ondulação de tensão no capacitor de 10%.
Para que essas condições sejam satisfeitas o capacitor do circuito deve ser:
Escolha uma opção:
a. C = 5 nF
b. C = 6 µF
c. C = 6 mF
d. C = 18 µF
Enumere a coluna , relacionando os dispositivos semicondutores de potência com as respectivas características
indicadas a seguir:
1. Dispositivo de três terminais que apresenta entrada em condução controlada por gatilho e bloqueio não controlado.
2. Tiristor bidirecional.
3. Transistor de potência que conjuga vantagens dos transistores de junção e de efeito de campo.
4. Tiristor com bloqueio controlado por gatilho.
(   ) TRIAC.
(   ) SCR.
(   ) GTO.
(   ) IGBT.
Assinale a alternativa que apresenta a numeração correta na coluna anterior, de cima para baixo.
Escolha uma opção:
a. 1 – 4 – 2 – 3
b. 2 – 1 – 3 – 4
c. 2 – 1 – 4 – 3
d. 1 – 2 – 3 – 4
Questão 12
Completo
Atingiu 0,00 de 3,00
Questão 13
Completo
Atingiu 0,00 de 3,00
Analise o circuito abaixo:
A denominação dada aos tiristores presentes no sistema de alarme é:
Escolha uma opção:
a. DIAC
b. TRIAC
c. Diodo Schockley
d. SCS
Analise o circuito mostrado na figura.
O circuito é:
Escolha uma opção:
a. Um conversor Buck ZVS
b. Um Inversor pseudo-ressonante
c. Um conversor pseudo-ressonante
d. Um conversor Buck ZCS
Questão 14
Completo
Atingiu 0,00 de 3,00
Questão 15
Completo
Atingiu 3,00 de 3,00
Questão 16
Completo
Atingiu 0,00 de 3,00
Um conversor Buck – Boost, está operando a uma razão cíclica de 70%, quando uma tensão de entrada de 5 V está
sendo aplicada. Para essa configuração é correto dizer que a tensão de saída será:
Escolha uma opção:
a. V = 14,4 V
b. V = 10,8 V
c. V = 11,7 V
d. V = 3,5 V
out
out
out
out
Um resistor de carga de 10W, está acoplado na saída de um circuito retificador de meia onda, que está sendo
alimentado por uma tensão eficaz de 12V. Nestas condições a tensão é correto afirmar que a corrente eficaz na saída
será:
Escolha uma opção:
a. I = 0,85 A
b. I = 0,60 A
c. I = 0,38 A
d. I = 85 mA
out
out
out
out
Considere as afirmativas abaixo sobre o tiristor SCR.
I. Possui quatro camadas semicondutoras PNPN, sendo o G (gate) instalado em uma das camadas N.
II. Conduz de anodo para catodo e vice-versa.
III. Pode ser levado à condução por meio de um impulso de tensão positiva no terminal gate.
IV. Uma forma, bastante comum para retorná-lo à condição de bloqueio é estabelecer um curto-circuito momentâneo
entre o anodo e o catodo.
Assinale a alternativa onde a ou as afirmações estão corretas.
Escolha uma opção:
a. II
b. III e IV
c. I e III
d. II e IV
Questão 17
Completo
Atingiu 3,00 de 3,00
Questão 18
Completo
Atingiu 3,00 de 3,00
O circuito da figura, mostra seis dispositivos de estado sólido ligando uma carga a uma fonte de tensãoalternada.
O circuito apresentado na figura se refere a:
Escolha uma opção:
a. Um retificador monofásico, de onda completa, a diodo.
b. Um retificador trifásico de onda completa, a diodo.
c. Um retificador monofásico, de onda completa, a tiristor.
d. Um retificador trifásico de onda completa, a tiristor.
A figura abaixo mostra um circuito para ajuste de luminosidade de uma lâmpada incandescente. O filtro formado por
L1 e C1 serve para diminuir a contaminação da rede por ruídos oriundos do chaveamento do TRIAC.
Nesse circuito:
Escolha uma opção:
a. a tensão VC2 é responsável por causar os disparos do TRIAC.
b. o TRIAC só conduzirá corrente em um único sentido.
c. a lâmpada fica excitada ao longo de um ciclo completo da tensão da rede.
d. se o DIAC apresentar uma falha, permanecendo sempre na condição de aberto, a lâmpada ficará sempre
energizada.
Questão 19
Completo
Atingiu 0,00 de 3,00
Questão 20
Completo
Atingiu 3,00 de 3,00
O circuito da figura é um conversor buck ZVS operando com tensão zero.
Se: E = V = 20V; C = 0,047μF; L = 1μH; I = 5A. Os valores para ω e Z são, respectiamente:
Escolha uma opção:
a. ω = 4,61 e Z = 4,61Ω
b. ω = 6,4 x 10 e Z = 4,61Ω
c. ω = 4,61 x 10 e Z = 6Ω
d. ω = 4,61 x 10 e Z = 4,61Ω
s r r 0 0 0
0
rad
s
0
0
6 rad
s 0
0
6 rad
s
0
0
6 rad
s 0
Em eletrônica de potência cada tipo de circuito necessita de um dispositivo especifico que atenda às necessidades de
funcionamento do projeto. Considerando-se os vários tipos de TIRISTORES existentes, associe corretamente os tipos
listados abaixo a suas respectivas características.
Tiristor
 (1) DIAC       (2) GTO        (3) IGCT       (4) SCR       (5) TRIAC
Características
(   ) Condução em um único sentido; elevada capacidade de bloqueio de tensões diretas e reversas; controle de
disparo pelo Gate;
(   ) Condução de corrente nos dois sentidos; elevada capacidade de bloqueio de tensões diretas e reversas; controle
de disparo pelo Gate;
(   ) Condução em um único sentido; elevada capacidade de bloqueio de tensões diretas e reversas; controle de
disparo e bloqueio pelo Gate;
(   ) Condução de corrente nos dois sentidos; baixa capacidade de bloqueio de tensões diretas e reversas; controle de
disparo por tensão direta e reversa.
A sequência correta dessa associação é:
Escolha uma opção:
a. (3); (1); (2); (5)
b. (2); (1); (3); (5)
c. (4); (5); (3); (2)
d. (4); (5); (2); (1)
