Seleção de objetos e métodos de seleção
Considere a edição de um quadrado com o comando Stretch.

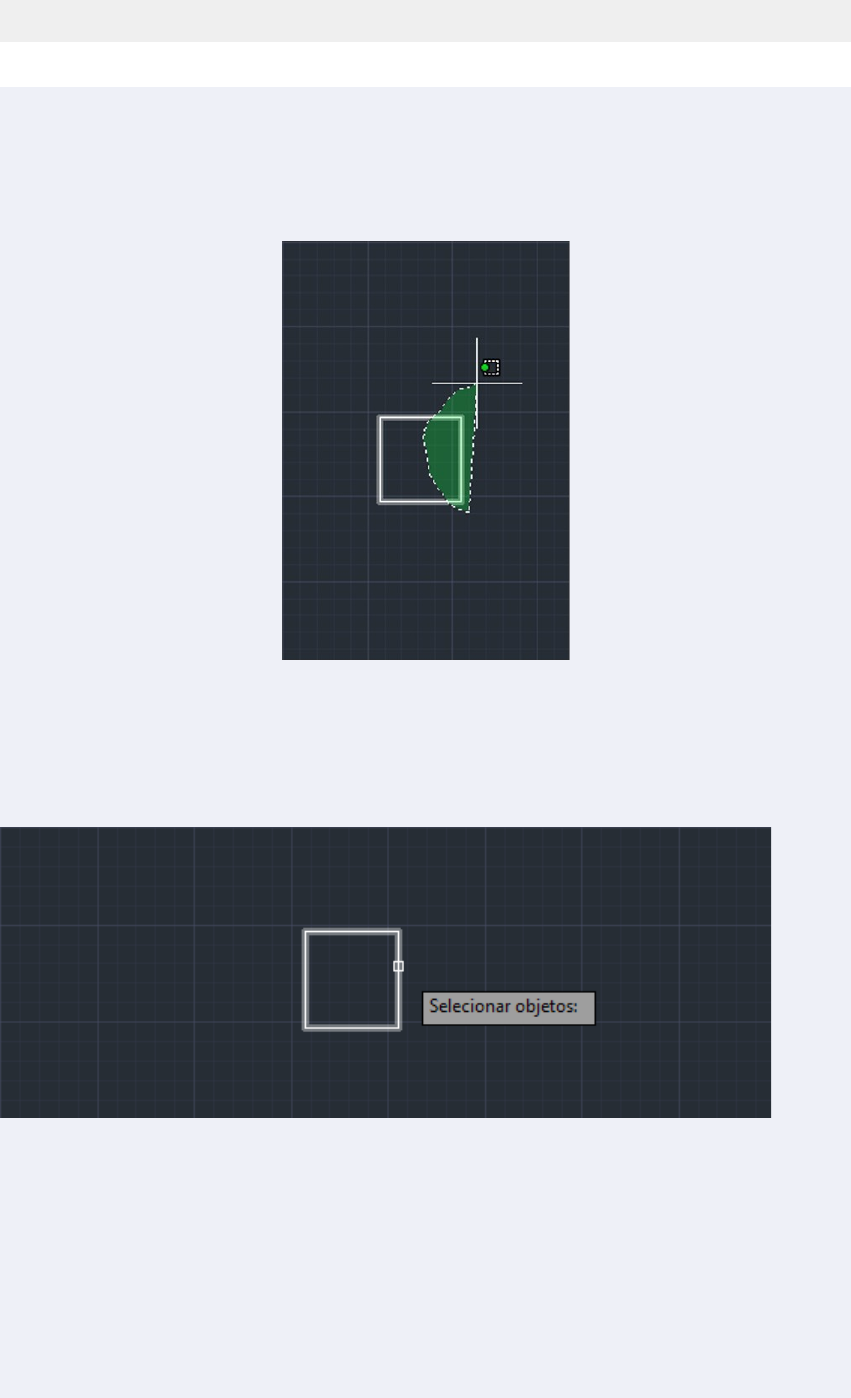

Lembrando que só são esticados os objetos que estejam parcialmente contidos por uma janela cruzada, conforme ilustra a figura 1.
Quando totalmente contidos por uma janela ou selecionados individualmente, figura 2, estes objetos são movidos ao invés de esticados.
Ao acionar o comando, selecionar o objeto conforme a figura 1, dar enter, e como ponto de referência para esticar escolhermos apenas um dos vértices do desenho, o que acontece com esse quadrado?
Questão 1Escolha uma opção:
a.
O quadrado passará a ser um trapézio.
b.
O quadrado passará a ser um retângulo.
c.
Nada. O desenho permanece igual.
d.
As arestas se deformam, acompanhando o deslocamento do vértice deslocado.
Ao esticar apenas um vértice, o quadrado se tornará um trapézio retângulo.
​​​​​​​​​​​​​​
e.
O quadrado apenas se deslocará.
Feedback
A resposta correta é: As arestas se deformam, acompanhando o deslocamento do vértice deslocado.
QUESTÃO 2
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
Após realizado o comando Array", o que ainda pode ser editado nos novos elementos?
Questão 2Escolha uma opção:
a.
Nada. Uma vez realizado o comando Array, apenas reiniciando o processo para chegar a um resultado diferente.
b.
É possível girar os elementos e criar novas linhas e colunas.
c.
Só é possível apagar um elemento isolado.
d.
É possível modificar o número de cópias geradas.
e.
É possível modificar o número de cópias, espaçamento entre elas, número de linhas e colunas, níveis, ponto base e excluir um único elemento.
É possível editar todas as configurações.
Feedback
A resposta correta é: É possível modificar o número de cópias, espaçamento entre elas, número de linhas e colunas, níveis, ponto base e excluir um único elemento.
QUESTÃO 3
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
Qual o método mais rápido para que a figura A fique como a figura B?
​​​​​​​
Questão 3Escolha uma opção:
a.
Estabelecer linhas auxiliares perpendiculares que se encontrem e desenhar círculos com centro nesses encontros que alcancem as linhas. Após, com o comando Trim, aparar os círculos e restos de linhas e apagar as linhas auxiliares.
b.
Com o comando Trim segurando o Shift ao selecionar cada uma das linhas não conectadas.
c.
Com o comando Extend.
d.
Com o comando Fillet, estabelecendo um raio de concordância.
O Fillet pode fazer conexões com cantos em ângulo reto, arco ou em chanfro.
e.
Com o comando Stretch.
Feedback
A resposta correta é: Com o comando Fillet, estabelecendo um raio de concordância.
QUESTÃO 4
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
Observe a figura e assinale a alternativa CORRETA.
​​​​​​​
Questão 4Escolha uma opção:
a.
A figura A foi gerada a partir da B com o auxílio do comando Trim.
b.
As figuras A e B foram geradas com o auxílio do comando Copy.
c.
A figura B foi gerada a partir da figura A com o auxílio do comando Strech.
d.
Os comandos utilizados para gerar a repetição de quadrados foram Polar Array e Path Array.
O Polar Array permite criar cópias rotacionadas por um mesmo centro e o Path Array permite criar cópias por meio de um caminho.
e.
A figura A foi gerada com o auxílio do comando Align e a figura B, com o auxílio do comando Mirror.
Feedback
A resposta correta é: Os comandos utilizados para gerar a repetição de quadrados foram Polar Array e Path Array.
QUESTÃO 5
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
Para que situação você utilizaria o comando Trim - Fence?
Questão 5Escolha uma opção:
a.
Para criar círculos concêntricos.
b.
Para fazer várias cópias simultâneas com apenas um clique.
c.
Para estender uma linha isolada.
d.
Para mover linhas e retângulos ao mesmo tempo.
e.
Para aparar várias entidades ao mesmo tempo.
Esse comando permite aparar vários elementos ao mesmo tempo, ainda que seja necessário criar um caminho para aparar os elementos.
Feedback
A resposta correta é: Para aparar várias entidades ao mesmo tempo.
