Você acertou 0 de 5 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão

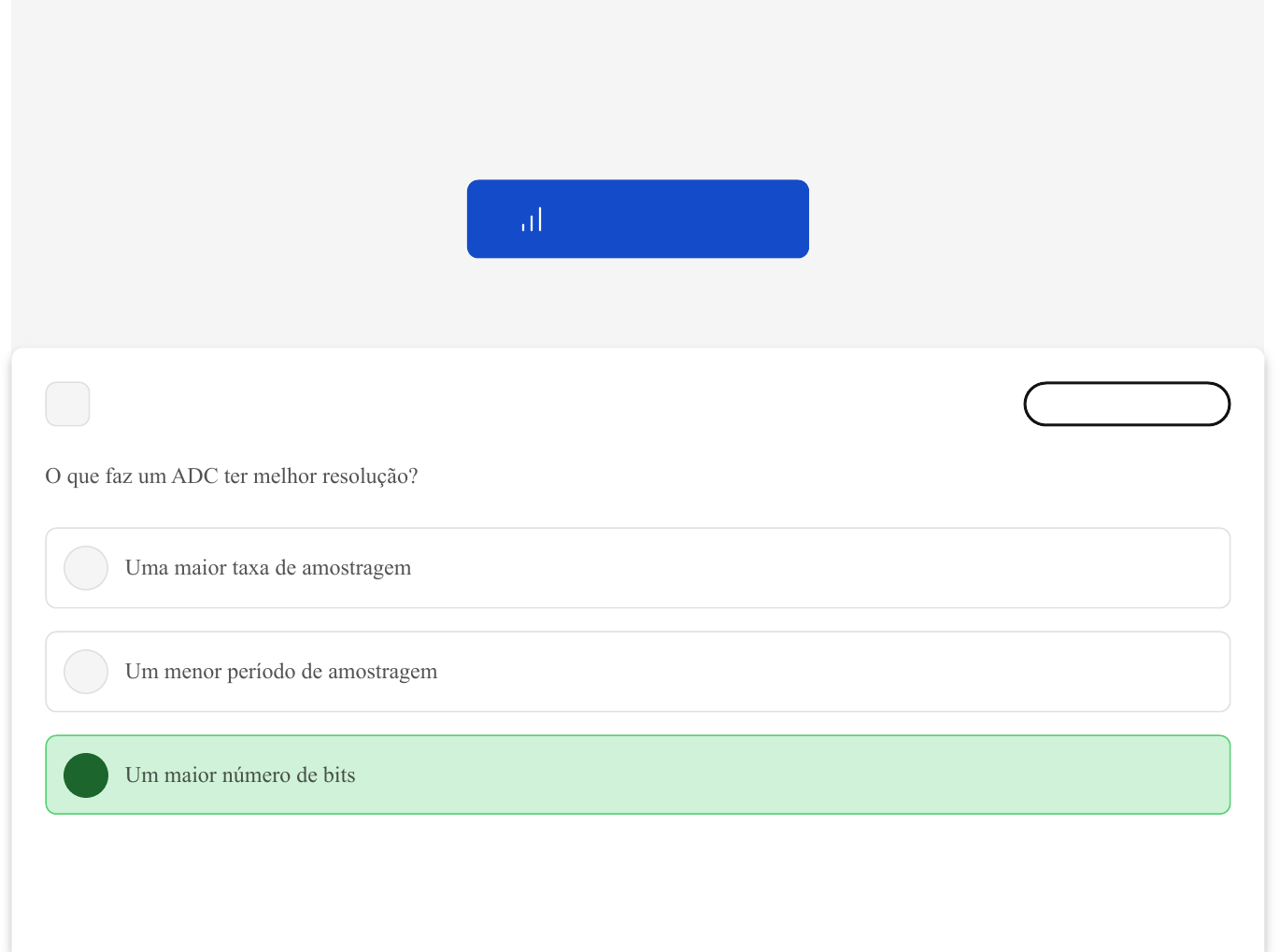

O que faz um ADC ter melhor resolução?
Uma maior taxa de amostragem
Um menor período de amostragem
Um maior número de bits
27/05/2024, 21:24 estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/ 1/7
D
E
Uma maior tensão de referência
Uma menor taxa de amostragem
Questão não respondida
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resolução de um conversor analógico-digital (ADC) é determinada pelo número de bits que ele utiliza para a conversão.
Quanto maior o número de bits, maior será a resolução do ADC, pois ele será capaz de representar uma maior quantidade de
níveis de tensão. Portanto, um maior número de bits resulta em uma melhor resolução do ADC.
2 Marcar para revisão
Contadores e temporizadores são provavelmente os periféricos mais utilizados no desenvolvimento de sistemas de tempo real com
microcontroladores. Sobre as suas aplicações práticas, indique a afirmativa correta sobre contadores em microcontroladores.
27/05/2024, 21:24 estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/ 2/7
A
B
C
D
E
É um dispositivo usado para contar eventos ocorridos.
É um dispositivo usado para dividir intervalos de tempo.
É um dispositivo que funciona de forma dependente da CPU.
É um gerador de interrupção por timer.
É um circuito que triplica o valor do temporizador para aumentar a precisão.
Questão não respondida
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a A: "É um dispositivo usado para contar eventos ocorridos". Os contadores em microcontroladores são,
essencialmente, contadores binários que podem ser usados de duas maneiras distintas: para temporização e para contagem.
Quando usados para temporização, esses contadores estão contando períodos de tempo, ou seja, pulsos que ocorrem em um
sinal de clock de entrada com um período conhecido. Já quando usados no modo de contagem, eles estão contando eventos,
pulsos ou algo similar. Portanto, a afirmação de que um contador é um dispositivo usado para contar eventos ocorridos está
correta.
27/05/2024, 21:24 estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/ 3/7
A
B
C
D
E
3 Marcar para revisão
Qual a vantagem de se usar a interrupção por temporizador nos microcontroladores?
Deixar a CPU do microcontrolador livre para executar outras instruções.
Deixar o contador livre para contar os eventos externos.
Deixar o programa em espera para executar a próxima instrução.
Conseguir intervalos de tempo menores entre instruções de contagem.
Liberar os demais temporizadores.
Questão não respondida
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a A, que afirma que a vantagem de se usar a interrupção por temporizador nos microcontroladores é
deixar a CPU do microcontrolador livre para executar outras instruções. Isso ocorre porque a interrupção por temporizador
permite que a CPU seja interrompida temporariamente para executar uma tarefa específica, como a contagem de tempo, e
27/05/2024, 21:24 estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/ 4/7
A
B
C
D
E
depois retorne à tarefa original. Isso otimiza o uso da CPU, permitindo que ela execute outras instruções enquanto a contagem
de tempo está em andamento.
4 Marcar para revisão
Disseram para você que um botão foi ligado ao pino de um microcontrolador e que este pino está na configuração pull down. O que
acontece quando se pressiona o botão?
O pino vai a nível lógico 0.
O pino vai a nível lógico 1.
O pino oscila entre níveis lógicos 0 e 1, dependendo do programa.
O nível lógico do pino é indefinido.
O nível lógico vai depender do que foi programado.
Questão não respondida
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
27/05/2024, 21:24 estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/ 5/7
A
B
C
Gabarito Comentado
Na configuração pull down, o pino do microcontrolador está normalmente em nível lógico 0. Quando o botão é pressionado, o
pino é conectado ao nível lógico 1. Portanto, ao pressionar o botão, o pino vai a nível lógico 1, como indicado na alternativa
B.
5 Marcar para revisão
Você tem um Conversor Analógico-Digital (ADC) de 12 bits com tensão de referência de 3,3 Volts. Qual é a expressão do valor
numérico guardado nos 12 bits do ADC para uma tensão x na sua entrada?
x.4095/3,3
x.3,3/1023
5.4095/x
27/05/2024, 21:24 estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6655240c689ede0840c1a122/gabarito/ 6/7
D
E
x.3,3/2047
x.3,3/12
Questão não respondida
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A expressão correta para o valor numérico guardado nos 12 bits do ADC para uma tensão x na entrada é x.4095/3,3. Isso
ocorre porque um ADC de 12 bits tem 2^12 ou 4096 níveis de quantização. Portanto, para converter a tensão de entrada x para
um valor numérico, é necessário multiplicar x pelo número total de níveis (4095, pois o primeiro nível é 0) e dividir pela
tensão de referência (3,3 Volts). Assim, a expressão correta é x.4095/3,3.
