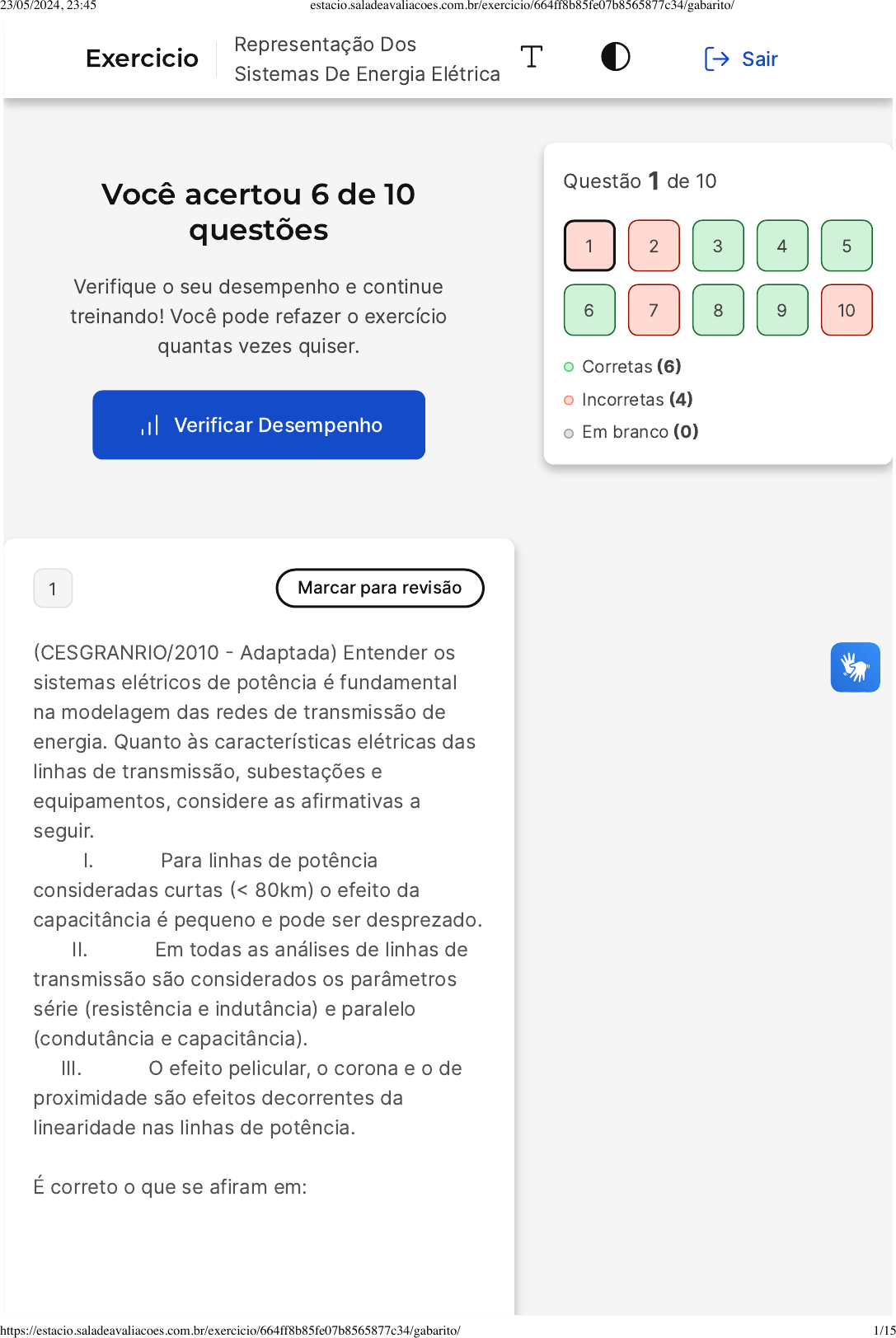

Você acertou 6 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão
�CESGRANRIO/2010 � Adaptada) Entender os
sistemas elétricos de potência é fundamental
na modelagem das redes de transmissão de
energia. Quanto às características elétricas das
linhas de transmissão, subestações e
equipamentos, considere as afirmativas a
seguir.
         I.            Para linhas de potência
consideradas curtas �� 80km) o efeito da
capacitância é pequeno e pode ser desprezado.
       II.            Em todas as análises de linhas de
transmissão são considerados os parâmetros
série (resistência e indutância) e paralelo
(condutância e capacitância).
     III.            O efeito pelicular, o corona e o de
proximidade são efeitos decorrentes da
linearidade nas linhas de potência.
É correto o que se afiram em:
Questão 1 de 10
Corretas �6�
Incorretas �4�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio
Representação Dos
Sistemas De Energia Elétrica
Sair
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 1/15
A
B
C
D
E
I
II
III
I e II, apenas
I, II e III
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Nas linhas de transmissão curtas
despreza-se o efeito shunt e em todas as
análises podemos desprezar o efeito da
condutância paralelo. O efeito corona é um
efeito não-linear
2 Marcar para revisão
�CESGRANRIO/2018 � Adaptada) Em um
determinado setor de um sistema elétrico onde
se encontra uma linha de transmissão de ,
adotaram-se como bases a tensão de e
a potência de 4,0 MVA. A impedância dessa
linha de transmissão em pú é igual a
500Ω
200kV
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 2/15
A
B
C
D
E
0,05
0,10
0,15
0,20
0,25
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Zbasθ =
Zbasθ = = 10000
Zpu = = = 0, 05
V 2
basθ
Sbase
(200K)2
4M
Z
Zbasθ
500
1000
3 Marcar para revisão
UDESC/2019 � Adaptada) Com relação ao
cálculo dos parâmetros elétricos concentrados,
necessários para modelagem de linhas aéreas
trifásicas para transmissão de energia elétrica
em distâncias médias, entre 80 km e 240 km,
analise as proposições e assinale �V� para
verdadeira e �F� para falsa.
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 3/15
A
B
C
D
E
( ) A susceptância capacitiva em derivação
depende da escolha do cabo condutor, do
número de condutores por fase, da distância
entre os condutores entre fases e na própria
fase (caso sejam múltiplos), da altura dos
condutores ao solo e da permissividade elétrica
do meio.
( ) O Raio Médio Geométrico � RMG deve ser
calculado conforme a disposição e o número de
cabos condutores por fase sendo influenciado
pela corrente ou potência transmitida pela
( ) A Distância Média Geométrica � DMG deve
ser calculado conforme a disposição e o
número de cabos condutores por fase sendo
influenciado pela corrente ou potência
transmitida pela linha.
Assinale a alternativa correta, de cima para
baixo.
F � V � F
F � V � F
V � V � F
V � F �F
F � F �F
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 4/15
A
B
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O cálculo da capacitância dependerá do
meio, permissividade, posição dos
condutores e tipo de condutor. As
distâncias médias geométricas, RMG e
DMG não sofrem influência de corrente e
potência
4 Marcar para revisão
�AMEOSC/2022 � Adaptado) Umalinha de
transmissão encontra-se com tensão na
extremidade emissora em e na
extremidade receptora , desfasagem de
5 graus, com corrente medida no lado receptor
de , simétrica e em fase com a tensão no
receptor. Calcule a impedância série da linha
(despreze os componentes shunt, ou seja,
modele com linha curta, considerando a tensão
no receptor como referência.
Dados:
415kV
400kV
2kA
V1 = 415∠ − 5∘kV = 413 − j32, 5
V2 = 400∠0∘kV = 400 − j0
I = 2∠0∘kV = 2 − j0
12,9 � j32,5
6,5 � j16,2
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 5/15
C
D
E
3,2-j32,5
25,8 � j65,0
3,2 � j8,7
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para o modelo de linha curta:
Vs = VR + IRZ
 Onde Vs = V1 e VR = V2
 Logo:
(413 − j32, 5) = 400 + (2 − j0)Z
Z = 6, 5 − j16, 25
5 Marcar para revisão
�UNESPAR/2020 � Adaptado) Em linhas de
transmissão de energia elétrica é comum o
acontecimento de um efeito nas superfícies
condutoras, o qual é resultado do contato de
um campo elétrico intenso e elevado com
partículas de ar, umidade ou poeira, resultando
em emissão de luz sempre que as partículas
são ionizadas. Esse efeito é chamado de:
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 6/15
A
B
C
D
E
Efeito Corona
Efeito Pelicular
Efeito Joule
Efeito de Centelha Luminosa
Efeito Fotoelétrico
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O efeito corona resulta da interação entre
um campo elétrico elevado com partículas
no entorno do condutor, que quando
ionizadas podem emitir luz e comprometem
na eficiência da transmissão de energia
6 Marcar para revisão
�FCM/2016 � Adaptada) Considere uma linha de
transmissão longa, transmitindo potência em
regime estacionário com a frequência nominal
do sistema de potência. Nesta situação, a
mesma
pode ser representada como um circuito de
parâmetros concentrados, cujos parâmetros sã̃o
π
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 7/15
A
B
C
Z'e Y', os quais são calculados mediante as
seguintes equaçôes:
Onde:
I. Zé a impedância série da linha de
transmissăo.
II. Z é a impedância característica da linha de
transmissão.
III. é a constante de propagação da linha e é
igual a , onde z e y sã̃o a impedância e
admitância da linha por unidade de
comprimento.
IV. é a constante de propagação da linha e é
igual a v'zy onde z e y são a impedância e
admitância da linha por unidade de
comprimento.
V. Yé a admitância característica da linha de
transmissão.
Estão corretas apenas as afirmativas
Z ′ = Z [Ω]
sinh(γl)
γl
= [S]
Y ′
2
Y
2
tanh( )γl
2
γl
2
γ
√ z
y
y
I e III
I e IV
II e III
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 8/15
D
E
II e V
II, IV e V
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Avaliando os parâmetros da linha longa
sabe-se que representa o parâmetro da
impedância série da linha, que é distribuido
através deZ'. Como esse modelo inclui o
efeito das ondas temos que a constante de
propagação é dada pory, modelada por vzz
em que z e y são a impedância e
admitância da linha por unidade de
comprimento.
Z
7 Marcar para revisão�CESGRANRIO/2015 �| Adaptada) A impedância
longitudinal por quilômetro e a admitância
transversal por quilômetro de uma linha de
transmissăo são, respectivamente,
 e , e o
comprimento da linha é igual a . Sabe-
seque a tensăo de entrada da linha é igual à sua
tensão nominal, e que o terminal de saída está
em aberto. Considerandose o modelo de linha
média, entã̃o, o valor percentual da sobretensão
acima da tensăo nominal, no terminal de saida,
é
z = j1, 0Ω/km y = j10 × 10−6 s/km
200 km
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 9/15
A
B
C
D
E
5
10
25
50
80
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Modelo da linha média:
Em que:
Fazendo
, pois o terminal está aberto. Então
Vs = AVR +BIR
Is = CVR +DIR
A = ( Z + 1) ;
B = Z;
C = Yc(1 + ) ;
D = ( + 1) .
Yc
2
YcZ
4
ZYc
2
IR = 0
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 10/15
Substituindo:
 eleva em relaçã̃ a .
Vs = AVR
=
Z = X = (j1) ∗ 200 = 200j
Y = (j10 × 10−6) ∗ 200 = j2 × 10−3
VR
Vs
1
A
A = ( Z + 1)YC
2
A = ( j200 + 1) = 0, 8
j2x10−8
2
= = 1, 25
VR
Vs
1
0, 8
VR 25% Vs
8 Marcar para revisão
�FCC/2017�Adaptada) Considereuma linha
detransmissão trifásica de 138 kVepotência de
200 MVA. Escolhendo como valores-base a sua
tensão nominal e a potência apresentados
anteriormente, mediu-se a tensão em uma barra
do sistema, cujo resultado, em valor por
unidade, foi de 0,978 pü. Nesse caso, o valor da
tensão real, em kV, vale, aproximadamente,
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 11/15
A
B
C
D
E
138
141
135
127
220
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Vpu =
0, 978 =
V = 134, 964V
V
Vbasβ
V
138k
9 Marcar para revisão
�FAU/2022� Adaptado) Os Sistemas Elétricos de
Potência �SEPs) são geralmente formados por
vários transformadores elevadores, abaixadores
entre outros dispositivos. Em decorrência disso
utiliza-se o Sistema por unidade, mais
conhecido pela sua abreviatura p.u., ou seja, o
sistema por unidade prevê um método
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 12/15
A
B
C
D
E
conveniente para a designação dos diversos
valores de impedância em uma mesma base,
este sistema é baseado em uma potência base
Sb, e uma tensão base Vb que é a alimentação
nominal em cada barramento.
Assim sendo utilize o método de sistema por
unidade, para calcular a corrente de base (Ib)
para uma linha de distribuição trifásica com 10
Km de comprimento com a sua potência de
base (Sb) é 191 kVA e a tensão de base (Vb) é
13,8 kV.
Assim é correto afirmar que corrente de base
(Ib) e a impedância de base (Zb) são:
Ib � 13,84 A
Ib � 7,0 A
Ib � 8,0 A
Ib � 13,84 A
Ib � 13,84 A
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 13/15
A
B
C
D
E
Sbasθ = √3VbasθIbasθ
Ibasθ = = 7, 99 ≈ 8 A
Zbasθ =
Zbasθ = = 8 A
191k
√3(13, 8k)
V 2
basθ
Sbasθ
13, 8k2
191k
10 Marcar para revisão
�FUNDATEC/2010 � Adaptada) Um
transformador trifásico com relaçã̃ 10�1, está
ligado em , com tensão de fase ou do
enrolamento no secundário de Qual a
tensão de linha no secundário deste
transformador?
Y−△
220 V
127 V
380 V.
2,2 kV
220 V
3,8 kV
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 14/15
Gabarito Comentado
Se a ligação é -ถ, a tensão na fase e linha
do secundário é a mesma, logo .
Y
220 V
23/05/2024, 23:45 estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/664ff8b85fe07b8565877c34/gabarito/ 15/15
