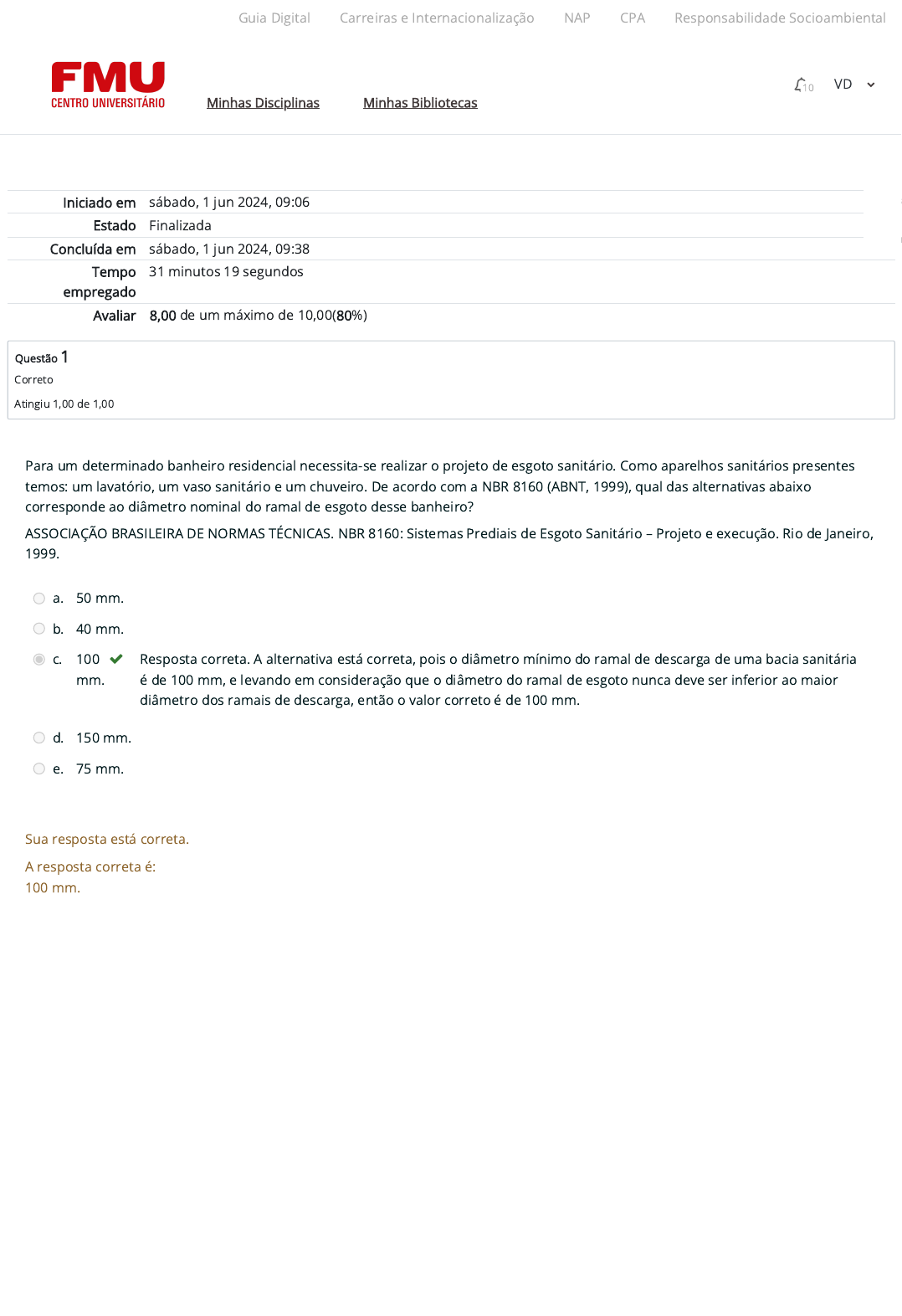

Iniciado em sábado, 1 jun 2024, 09:06
Estado Finalizada
Concluída em sábado, 1 jun 2024, 09:38
Tempo
empregado
31 minutos 19 segundos
Avaliar 8,00 de um máximo de 10,00(80%)
Questão 1
Correto
Atingiu 1,00 de 1,00
Para um determinado banheiro residencial necessita-se realizar o projeto de esgoto sanitário. Como aparelhos sanitários presentes
temos: um lavatório, um vaso sanitário e um chuveiro. De acordo com a NBR 8160 (ABNT, 1999), qual das alternativas abaixo
corresponde ao diâmetro nominal do ramal de esgoto desse banheiro?
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário – Projeto e execução. Rio de Janeiro,
1999.
a. 50 mm.
b. 40 mm.
c. 100
mm.
 Resposta correta. A alternativa está correta, pois o diâmetro mínimo do ramal de descarga de uma bacia sanitária
é de 100 mm, e levando em consideração que o diâmetro do ramal de esgoto nunca deve ser inferior ao maior
diâmetro dos ramais de descarga, então o valor correto é de 100 mm.
d. 150 mm.
e. 75 mm.
Sua resposta está correta.
A resposta correta é:
100 mm.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
10 VD 
Aces
Recu
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 2
Correto
Atingiu 1,00 de 1,00
Questão 3
Correto
Atingiu 1,00 de 1,00
Quando se projeta o sistema de esgoto para uma cozinha deve-se ater a algumas recomendações que devem ser seguidas para a
correta destinação desses e�uentes. Uma delas é que a tubulação vinda da pia da cozinha, por exemplo, não deve ser lançada
diretamente nas caixas de inspeção, sendo antes passada por um outro dispositivo
Segundo o enunciado, assinale qual deve ser o dispositivo entre a tubulação da cozinha e a caixa de inspeção.
a. Caixa de passagem.
b. Ralo.
c. Caixa de
gordura.
 Resposta correta. A alternativa está correta, pois a caixa de gordura é um dispositivo utilizado para interligar a
tubulação da cozinha com as caixas de passagem. Como o próprio nome sugere, a caixa de gordura é instalada
para reter a gordura proveniente da pia da cozinha, para que, assim, não obstrua as tubulações subsequentes.
d. Caixa sifonada.
e. Caixa de inspeção primária.
Sua resposta está correta.
A resposta correta é:
Caixa de gordura.
Visualize um projeto arquitetônico de um edifício de quatro pavimentos com dois apartamentos por andar, sendo equipados com dois
banheiros, cozinhas com ponto para máquina de lavar louça e lavanderia. O engenheiro responsável pelo projeto de esgoto deste
edifício, ao vistoriar a instalação do coletor predial, visualizou que o encanador não seguiu suas recomendações de projeto, sendo
assim, solicitou que fosse colocado o diâmetro correto no coletor predial. A partir do exposto, assinale qual é o valor do diâmetro
nominal do coletor e sua inclinação.
a. 200 mm com declividade de 1%.
b. 150 mm com declividade de 2%.
c. 100 mm com declividade de 1%.
d. 150 mm
com
declividade
de 1%.
 Resposta correta. A alternativa está correta, pois para fazer o somatório das unidades de Hunter
encontramos o valor de 280. Este valor corresponde a um diâmetro de 150 mm e inclinação de 1% quando
veri�cado na tabela 7 da mesma norma.
e. 100 mm com declividade de 2%.
Sua resposta está correta.
A resposta correta é:
150 mm com declividade de 1%.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
10 VD 
Aces
Recu
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 4
Correto
Atingiu 1,00 de 1,00
Questão 5
Incorreto
Atingiu 0,00 de 1,00
Imagine um projeto arquitetônico de uma residência com dois pavimentos contendo uma suíte e dois banheiros, uma lavanderia, uma
cozinha e uma pia na edícula. E você seja o engenheiro contratado para calcular a tubulação de esgoto desta residência. Assinale qual
deve ser o diâmetro do semicondutor e sua respectiva inclinação.
a. Diâmetro de 100 mm e inclinação de 2%.
b. Diâmetro de 150 mm e inclinação de 2%.
c. Diâmetro de
100 mm e
inclinação de
1%.
 Resposta correta. A alternativa está correta, pois utilizando as recomendações técnicas, é possível obter
o número de unidades de Hunter de 36,  resultando, assim, no valor mínimo de inclinação de 1% e
diâmetro nominal de 100 mm.
d. Diâmetro de 100 mm e inclinação de 0,5%.
e. Diâmetro de 150 mm e inclinação de 1%.
Sua resposta está correta.
A resposta correta é:
Diâmetro de 100 mm e inclinação de 1%.
Um bom projeto de esgoto prevê a correta instalação, melhor posicionamento e diâmetros nominais mínimos exigidos para um bom
funcionamento da rede. Você como engenheiro deve calcular corretamente o diâmetro do tubo de queda de edifício com oito
pavimentos, de uma cozinha situada no sexto andar equipada com pia de cozinha e uma máquina de lavar louças.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário – Projeto e execução. Rio de Janeiro,
1999.
Assinale a alternativa que corresponde ao diâmetro nominal da tubulação.
a. 200 mm.
b. 100
mm.
 Sua resposta está incorreta. A alternativa está incorreta, pois o valor mínimo da tubulação de queda é de 75 mm,
para uma cozinha situada num edifício de oito pavimentos utilizando a tabela 6 da NBR 8160 (ABNT,1999).
c. 50 mm.
d. 40 mm.
e. 75 mm.
Sua resposta está incorreta.
A resposta correta é:
75 mm.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
10 VD 
Aces
Recu
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 6
Correto
Atingiu 1,00 de 1,00
A �gura a seguir mostra a ligação entre a tubulação vertical, caracterizada pelo tubo de queda de esgoto, com a tubulação horizontal,
que leva os e�uentes da edi�cação para as caixas de inspeção, e por �nal a sua destinação. Das alternativas abaixo, assinale qual
mostra o nome pelo qual a tubulação horizontal é conhecida.
Fonte: CARVALHO JÚNIOR, Roberto de. Instalações hidráulicas e o projeto de arquitetura. 4. ed. São Paulo: Blucher, 2011, p. 126.
a. Coletor predial.
b. Tubo horizontal.
c. Subcoletor.  Resposta correta. A alternativa está correta, pois o subcoletor é a tubulação que interliga o tubo de queda
com as caixas de inspeção, fazendo esse caminho na horizontal. Tal tubulação deve possuir uma inclinação
mínima de 1% para o correto �uxo dos e�uentes.
d. Ramal de descarga.
e. Tubo coletor.
Sua resposta está correta.
A resposta correta é:
Subcoletor.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
10 VD 
Aces
Recu
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.htmlhttps://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 7
Correto
Atingiu 1,00 de 1,00
A �gura abaixo mostra a disposição da tubulação de um sistema de esgoto sanitário. É imprescindível conhecermos todos os
elementos que compõem o sistema para que, assim, possamos entender o mesmo como um todo. Nas alternativas apresentadas
abaixo, assinale a que representa o nome das tubulações indicadas pelos números 1, 2 e 3 respectivamente.
Figura - Esquema da tubulação de esgoto de um banheiro
Fonte: CARVALHO JÚNIOR, Roberto de. Instalações hidráulicas e o projeto de arquitetura. 4. ed. São Paulo: Blucher, 2011, p. 116.
a. Tubo de ventilação, ramal de descarga e ramal de esgoto.
b. Ramal de descarga, ramal de esgoto e tubo de queda de esgoto.
c. Ramal de
descarga,
ramal de
ventilação e
tubo de
queda de
esgoto.
 Resposta correta. A alternativa está correta, pois, segundo a referida �gura, a tubulação referenciada
com o número 1 trata-se do ramal de descarga, que interliga a bacia sanitária até a caixa sifonada. O
número 2 trata-se do ramal de ventilação que interliga o ramal de esgoto até a coluna de ventilação e o
número 3 trata-se do tubo de queda de esgoto, que destina os e�uentes para fora do cômodo em
questão.
d. Ramal primário, ramal secundário e tubo de queda de esgoto.
e. Ramal de esgoto, ramal de descarga e tubo de ventilação primário.
Sua resposta está correta.
A resposta correta é:
Ramal de descarga, ramal de ventilação e tubo de queda de esgoto.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
10 VD 
Aces
Recu
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 8
Correto
Atingiu 1,00 de 1,00
Questão 9
Incorreto
Atingiu 0,00 de 1,00
Sabemos da importância de se colocar os tubos de ventilação em um projeto de esgoto, pois permite a troca gasosa entre a tubulação
e o ambiente, elimina possíveis odores, entre outras vantagens. Para um banheiro comum de uma residência, o qual contém um
chuveiro, uma bacia sanitária e um lavatório, assinale qual seria o valor correto do diâmetro do ramal de ventilação.
a. 75 mm.
b. 50
mm.
 Resposta correta. A alternativa está correta, pois utilizando a tabela 3 da NBR 8160 (ABNT,1999) para obter o
número de unidades de Hunter de contribuição de banheiro, e utilizando a tabela 8 o valor correto de
dimensionamento do ramal de ventilação está correto.
c. 100 mm.
d. 25 mm.
e. 40 mm.
Sua resposta está correta.
A resposta correta é:
50 mm.
A instalação da coluna de ventilação em um projeto de esgoto residencial deve obedecer a algumas recomendações, segundo a NBR
8160 (ABNT, 1999), entre elas é a altura mínima para o caso de edi�cações que possuam como sistema de cobertura uma laje.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário – Projeto e execução. Rio de Janeiro,
1999.
Segundo a referida norma, assinale a alternativa que conste qual deve ser a altura mínima recomendada para o caso mencionado.
a. Deve ser de no mínimo 0,40 m.
b. Deve ser
de no
mínimo
0,50 m.
 Resposta correta. A alternativa está correta, pois a coluna de ventilação deve situar-se a uma altura mínima
igual a 2,00 m acima da cobertura, no caso de laje utilizada para outros �ns além de cobertura; caso
contrário, esta altura deve ser no mínimo igual a 0,30 m;
c. Deve ser de no mínimo 0,30 m.
d. Deve ser de no mínimo 0,20 m.
e. Deve ser de no mínimo 1,00 m.
Sua resposta está incorreta.
A resposta correta é:
Deve ser de no mínimo 0,30 m.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
10 VD 
Aces
Recu
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 10
Correto
Atingiu 1,00 de 1,00
Um determinado arquiteto procurou você para auxiliar em um projeto de esgoto residencial, pois o mesmo estava em dúvida quanto
ao diâmetro da tubulação dos ramais de descarga da lavandeira, e também do seu arranjo projetual. A cliente solicitou tubulação para
instalação de uma máquina de lavar roupas, secadora e um tanque de lavar roupas. Sendo assim, assinale a alternativa que conste
qual deverá ser o diâmetro nominal deste ramal de descarga.
a. 50
mm.
 Resposta correta. A alternativa está correta, pois de acordo com a NBR 8160 (ABNT, 1999) as UHC dos aparelhos
listados resultam em um ramal de descarga com diâmetro nominal de 50 mm.
b. 75 mm.
c. 150 mm.
d. 100 mm.
e. 40 mm.
Sua resposta está correta.
A resposta correta é:
50 mm.
◄ Instalações Hidrossanitárias: Instalação Hidráulica
Seguir para...
Revisão Atividade 3 (A3) ►
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
10 VD 
Aces
Recu
https://ambienteacademico.com.br/mod/lti/view.php?id=1467752&forceview=1
https://ambienteacademico.com.br/mod/quiz/view.php?id=1382685&forceview=1
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
