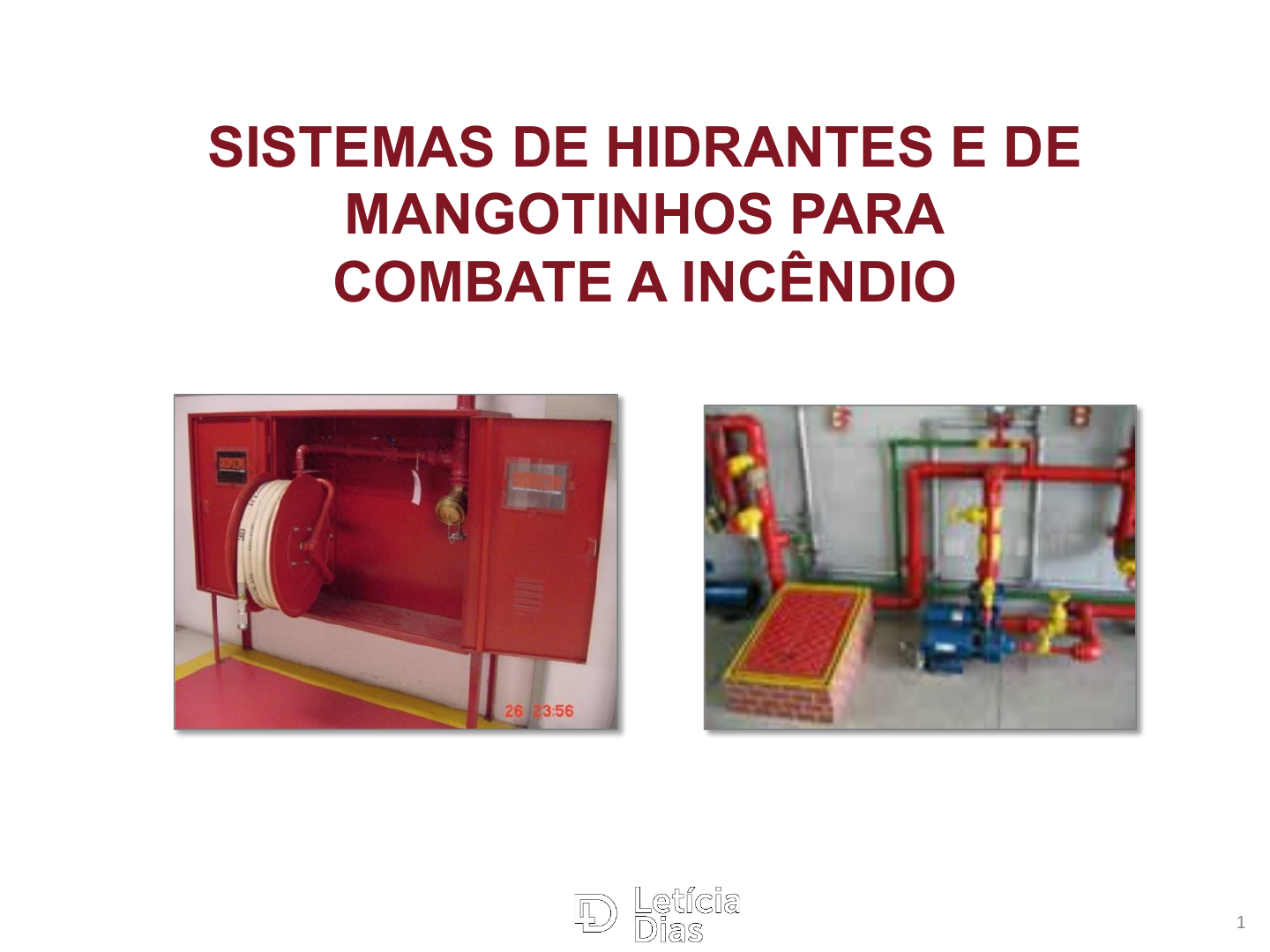

SISTEMAS DE HIDRANTES E DE
MANGOTINHOS PARA
COMBATE A INCÊNDIO
1Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
▪ Decreto Estadual nº
63.911/2018

▪ Instrução Técnica nº 22/2019
▪ NBR 13714/ 2000
(em revisão)
2
REFERÊNCIAS
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
3
▪ NBR 11.861: 1998 – Mangueiras de incêndio – Requisitos e
métodos de ensaio

▪ NBR 12.779:2004 – Mangueiras e incêndio – Inspeção,
manutenção e cuidados

▪ NBR 13.714:2000 – Sistemas de hidrantes e mangotinhos
para combate a incêndio – requisitos

▪ NBR 14.870-1: 2013 – Esguicho básico de jato regulável

▪ NBR 16.642:2019 – Conjunto de mangueira semirrígida e
acessórios para combate a incêndio

▪ NBR 16.704:2019 – Conjunto de bombas estacionárias
para sistemas automáticos de proteção contra incêndios
▪ Instruções Técnicas dos estados brasileiros
LEGISLAÇÃO E NORMAS TÉCNICAS
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
4
“O sistema de hidrante ou de mangotinhos é
aquele composto por uma reserva de incêndio,
bombas de incêndio (quando necessário), rede
de tubulação, hidrantes ou mangotinhos e
outros acessórios descritos pela norma.”
(ABNT, 2000).
DEFINIÇÃO DO SISTEMA DE HIDRANTES E DE
MANGOTINHOS
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
5
Sistema fixo de combate a incêndio que
funciona sob comando e libera água sobre o
foco de incêndio em vazão compatível ao risco
do local que visa proteger, de forma a
extingui-lo ou controlá-lo em seu estágio
inicial.
Este sistema é projetado para ser utilizado
pelas brigadas de incêndio no primeiro
combate contra as chamas, e pelos Corpos de
Bombeiros, por meio da pressurização da
rede.
OBJETIVOS DO SISTEMA
Fonte: ARMANI, 2019
Fonte: ARMANI, 2019
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
6Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
1. Esguichos
2. Mangueiras
3. Abrigos de mangueiras
e acessórios
4. Mangotinhos
5. Tubulação de sucção e
de recalque
6. Bombas centrífugas
7. Reservatório
8. Dispositivo de recalque
7
 COMPONENTES DO SISTEMA
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
8
• TIPOS e DIÂMETROS
• Agulheta ou cônico
∅requinte: 13 mm; 16 mm; 19 mm; 25 mm
∅engate: DN40 ou DN65
• Regulável:
∅engate: DN40 ou DN65
• Alcance do jato: 8 m
(paralelo ao solo)
 ESGUICHOS
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
9
Incidente com esguicho
cônico DN 65 com bocal DN
25.
Perda do controle da linha
de combate por um
brigadista, durante
incêndio em indústria
têxtil.
 ESGUICHOS
Fonte: ARMANI, (2002).
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
10
Dificuldade em controlar
linha de combate alimentada
por bomba de alta vazão
(hidrantes e spk). Esguicho
agulheta com bocal DN16.
Melhor controle e
maneabilidade por meio do
uso de esguicho regulável
DN40.
 ESGUICHOS
Fonte: ARMANI, (2004).
Fonte: ARMANI, (2004).
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
11
• diâmetros: DN40 e DN65
• comprimentos: 15m a 30m
• De acordo com a IT, se l = 30 m, devem
ser utilizadas 2 mangueiras x 15 m
Nota: segundo a NBR 13714/2000, devem
ser empregados preferencialmente lances
de 15m.
• Tipos de mangueiras e pressões de trabalho (NT 15)
MANGUEIRAS DE INCÊNDIO
• ABNT NBR 11861:1998
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
12
Formas de acondicionamento:
Aduchada Em zigue-zague
MANGUEIRAS DE INCÊNDIO
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
13
Formas de acondicionamento:
MANGUEIRAS DE INCÊNDIO
Em suporte tipo “rack”
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
14
Acondicionamento proposto pela NT 15/2009
 MANGUEIRAS DE INCÊNDIO
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
15
• chave de mangueiras (DN40, DN65 ou universal)
• abrigo de mangueiras (simples ou duplo)
• Pintura preferencialmente na cor vermelha (exceto abrigos
envidraçados)
• Utilização exclusiva
• Distância da expedição
 ABRIGOS DE MANGUEIRAS E ACESSÓRIOS
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
16
• abrigo de mangueiras (duplo)
 ABRIGOS DE MANGUEIRAS E ACESSÓRIOS
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
17
1) diâmetro
2) acondicionamento
3) comprimento
4) saída para engate de mangueira (CB)
5) vantagens
6) emprego: residenciais, galeria, laboratório, escolas, templos,
clubes, restaurantes, hospitais, oficinas, garagens, indústrias
e depósitos de baixo risco (metalurgia, siderurgia, vidros etc.)
 MANGOTINHO
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
18
 MANGOTINHO
Pressão (bar) Vazão (lpm) Alcance (m)
1 45 9
2 65 13
3 80 16
4 92 18
5 103 20
6 110 21
Mangotinho DN25, modelo 1SW, Kidde
• Diâmetro: 25 ou 36 mm
• Alta pressão e baixa vazão
• Faixa ideal: de 100 l/min a 150 l/min
Fonte: KIDDE (2019).
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
19
Fonte: Vitaulic (2020)
Fonte: Procobre (s/d)
Fonte: Tupy (2019)
Formas de união de tubos e conexões
• Solda • Ranhurado (Grooved)
• De pressão
 TUBULAÇÕES E CONEXÕES
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
20
• Tubulação em aço carbono preto, aço galvanizado, cobre ou
ferro fundido;
• Materiais termoplásticos – redes subterrâneas e fora da
projeção;
• Diâmetro mínimo: DN65;
Exceção: DN50 para ocupações de risco leve (sistemas tipo 1 ou 2).
• Velocidade máxima na rede:
3 m/s – sucção positiva
2 m/s – sucção negativa
5 m/s – recalque
Suportes (rede aparente): no máximo a cada 4m (100 x a
carga do tubo mais a água.
Pintura: cor vermelha
TUBULAÇÕES DE SUCÇÃO E DE
RECALQUE
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
21
• Detalhes do hidrante industrial (de coluna)
 TUBULAÇÕES DE SUCÇÃO E DE RECALQUE
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
22
TUBULAÇÕES E CONEXÕES
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
23
Válvula de globo angular (“registro de ângulo”)
• Usada da expedição dos hidrantes de parede (HP) e
industrial (HI)
• 45º
• 90º
Fonte: ABNT, 2011 (NBR 16012)
TUBULAÇÕES DE SUCÇÃO E DE
RECALQUE
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
24
Válvula gaveta
• Usada no controle
de passagem de
água (ex.:
manutenção)
• Válvula de
controle
• Junto às bombas
de incêndio e
reservatórios
• Normalmente
abertas (N.A.)
TUBULAÇÕES DE SUCÇÃO E DE
RECALQUE
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
25
Válvula esfera
• Usada no sistema de
mangotinho
• Grande perda de carga
TUBULAÇÕES DE SUCÇÃO E DE RECALQUE
Fonte: Docol (2019)
Fonte Mecânica Reunida (2019)Fonte: Mipel (2019)
Válvula de retenção
• Necessária na saída da
bomba e de reservatórios
• Horizontal ou vertical
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
26
BOMBAS DE INCÊNDIO
Bombas centrífugas
Horizontal /
elétrica
Horizontal / motor a
explosão
Vertical /
elétrica
In-line /
elétrica
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
27
• Bomba centrífuga
 (horizontal, in line ou vertical)
Ocupações mistas –
dimensionamento da bomba e
do reservatório para o maior
risco)
• Sucção abaixo do fundo do
reservatório (mantida
afogada)
• Ligação elétrica independente
• Motor elétrico ou à explosão
• Instalação em local protegido
 (casa de bombas)
• Altura manométrica máxima
recomendada 100 mca
BOMBA DE INCÊNDIO
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
28
BOMBA DE INCÊNDIO
Formas de Bomba em condição de sucção negativa
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
29
• Detalhe de ligação elétrica da bomba de incêndio, independente da
rede geral.BOMBA DE INCÊNDIO
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
30
FORMA DE ACIONAMENTO DA BOMBA
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
31
• Preferencialmente elevados;
• Volume de água (tabela A.3);
• Aspectos construtivos (Anexo C);
• Uso conjunto com água de consumo
(cuidados – NBR 5626);
• Fontes naturais;
• Proibido o uso conjugado de
reservatórios elevado e subterrâneo;
• Reservatório enterrado (escorva – caixa
de 500 l acima da sucção da bomba)
RESERVATÓRIOS
Fonte: Zamon (2020).
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
32
DISPOSITIVO DE RECALQUE
• Conceito
• Q > 1000 l/min → válvula adicional
• Diâmetro
• Válvula tipo globo Dmin = 63 mm
• Junto da via de acesso e afastado da edificação
(operação segura)
• Pode ser instalado na fachada principal ou
muro da divisa com a rua
• Hidrante de coluna externo
• Proibido o uso de válvula de retenção (ES)
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
33
a) no passeio
DISPOSITIVO DE RECALQUE
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
34
b) Alternativamente na fachada
DISPOSITIVO DE RECALQUE
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
35
DIMENSIONAMENTO DO SISTEMA
DE HIDRANTES
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
36
DEFINIÇÃO DO SISTEMA
• Após classificar a edificação, seguir os seguintes
passos:
• 1. Definir o sistema a ser adotado, características
de RTI, tipo de hidrante, mangueira, etc.
conforme norma.
• 2. Determinar a pressão e a vazão mínima.
• 3. Determinar o diâmetro em função da vazão
mínima.
• 4. Lançar a rede de hidrantes no projeto.
• 5. Calculo de perda de carga.
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
37
DEFINIÇÃO DO SISTEMA
• TIPO DO SISTEMA
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
38
DEFINIÇÃO DO SISTEMA
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
39
DEFINIÇÃO DO SISTEMA
• CLASSIFICAÇÃO DA EDIFICAÇÃO:
B-2 – Serviços de hospedagem
C-2 – comércio com média carga de incêndio
ÁREA= 1.195,00 m²
• PASSO 1:
Definir o sistema a ser adotado, características de RTI, tipo
de hidrante, mangueira, etc. conforme norma:
• Sistema Tipo 3
• RTI: 12m³
• Esguicho regulável DN 40
• Mangueira: DN 40
30 m
• Expedição: simples
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
40
DEFINIÇÃO DO SISTEMA
• PASSO 2:
Determinar a pressão e a vazão mínima.
• Vazão mínima: 200 L/min (hid mais desfavorável)
• Pressão mínima: 40 mca (hid mais desfavorável)
• PASSO 3:
Determinar o diâmetro em função da vazão mínima.
• Cálculo
• 4. Lançar a rede de hidrantes no projeto.
• 5. Calculo de perda de carga.
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
41
DEFINIÇÃO DO SISTEMA
CANALIZAÇÃO
DE SUCÇÃO
TRECHO DE
RECALQUE – ATÉ O
PONTO PA=PB
Ponto de derivação. Este ponto diz que até
aqui a pressão no H-1 (PA) é igual a pressão no
H-2 (PB). A partir deste ponto a pressão deriva.
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
42
DEFINIÇÃO DO SISTEMA
• COMPONENTES DO SISTEMA
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
43
CÁLCULO
Conteúdo licenciado para Sandra Barros da Silva - 027.047.274-65
