Técnico em Eletromecânica
UNIDADE CURRICULAR – MONTAGEM DE SISTEMAS DE CONTROLE E ACIONAMENTOS ELETROMECÂNICOS
SITUAÇÃO DE APRENDIZAGEM 1 – VÁLVULA DIRECIONAL
ATIVIDADE 4
Nome do aluno: GUSTAVO MARQUES DA SILVA MACEDO
Atividade:

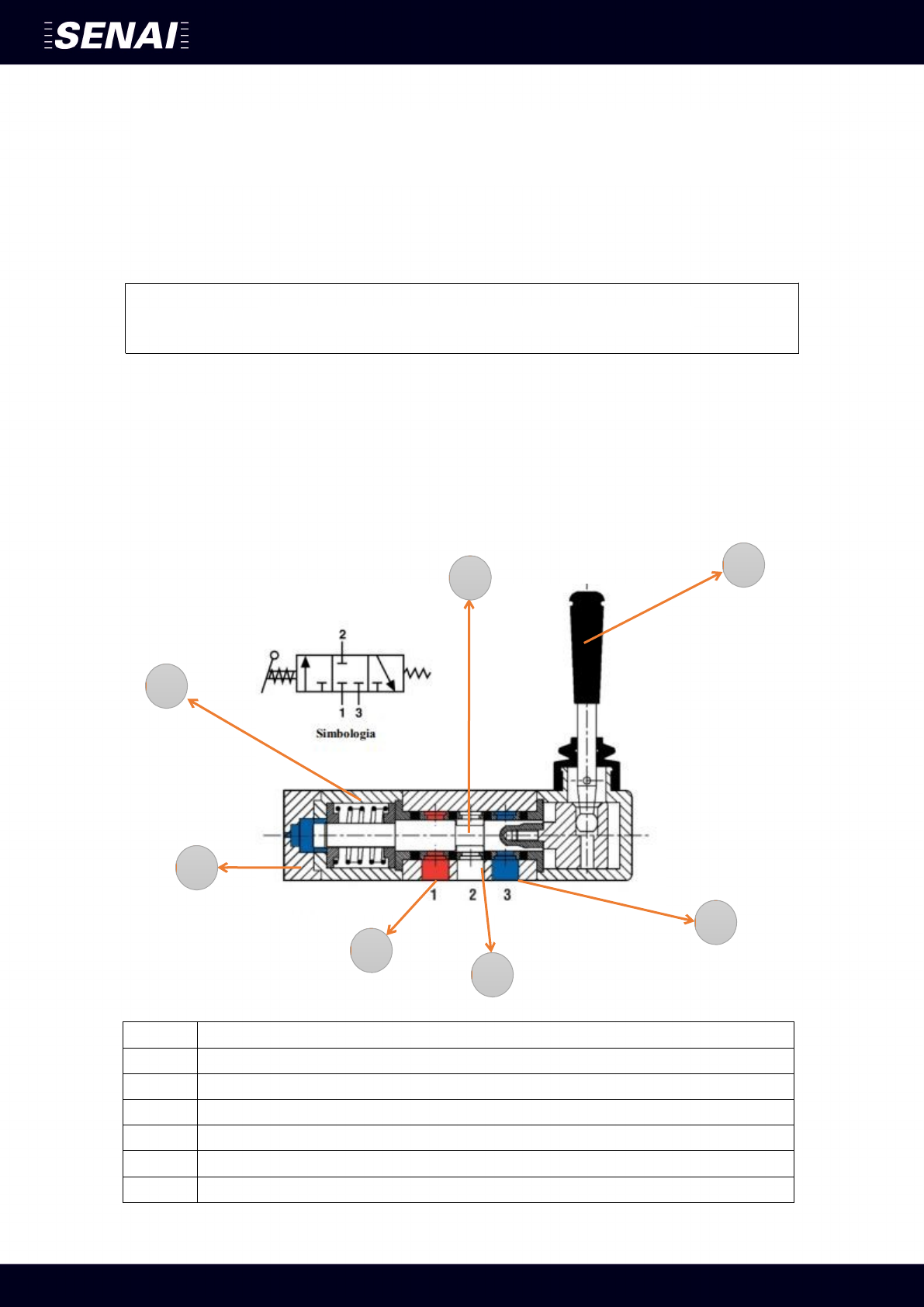

1. No que se refere às características construtivas de uma válvula direcional pneumática, observe a imagem abaixo e identifique na tabela as partes que a compõem, de acordo com a numeração indicada.
2
3
7
1
4
6
5
	1
	Mola
	2
	Carretel
	3
	Alavanca
	4
	Via de utilização
	5
	Via de pressão
	6
	Via de Utilização
	7
	Mecanismos de encosto
2. Preencha as células em branco na tabela abaixo com a letra ou número que identifique a função do orifício da válvula direcional:
	TABELA DE IDENTIFICAÇÃO DE ORIFÍCIOS
	Orifício norma DIN 24300
	Norma ISO 1219
	Pressão
	P
	1
	1
	1
	Utilização
	A
	B
	C
	2
	4
	6
	Escape
	R
	S
	T
	3
	5
	7
	Pilotagem
	X
	Y
	Z
	10
	12
	14
3. A exemplo da válvula de controle direcional acionada por rolete escamoteável, preencha as lacunas com o simbologia e/ou nome e simbologia correspondente ao tipo de acionamento:
Rolete
Alavanca
Botão
4. Dado a simbologia preencha a tabela com a especificação:

	VÁLVULAS DE CONTROLE DIRECIONAL
	SIMBOLOGIA
	ESPECIFICAÇÃO


Válvula direcional 3/2 vias, acionado por solenoide com retorno por mola, normalmente fechado.


Válvula direcional 5/2 vias, acionado por duplo piloto pneumático, normalmente fechado.


Válvula direcional 3/3 vias com acionamento manual por alavanca com mola, com retorno por mola, posição central fechada


Válvula direcional 5/2 vias com acionamento por solenoide pilotado e retorno por mola, normalmente fechado


Válvula direcional 5/3 vias, por acionamento por duplo solenoide e dupla botoeira pilotada, retorno por mola dupla, posição central fechada.
5. Dado a especificação da válvula preencha a tabela com a simbologia:
	Válvulas de Controle Direcional
	ESPECIFICAÇÃO
	SIMBOLOGIA

Válvula de controle direcional, 3/2 vias, acionada por rolete, retorno por mola, NA


Válvula de controle direcional, 2/2 vias, acionada por pino, retorno por mola, NF

	Válvula de controle direcional, 5/2 vias, acionada por duplo piloto pneumático


Válvula de controle direcional, 5/3 vias acionada por duplo solenoide e duplo servocomando com botão auxiliar


Válvula de controle direcional, 4/3 vias, centro fechado, acionada por alavanca com trava.
